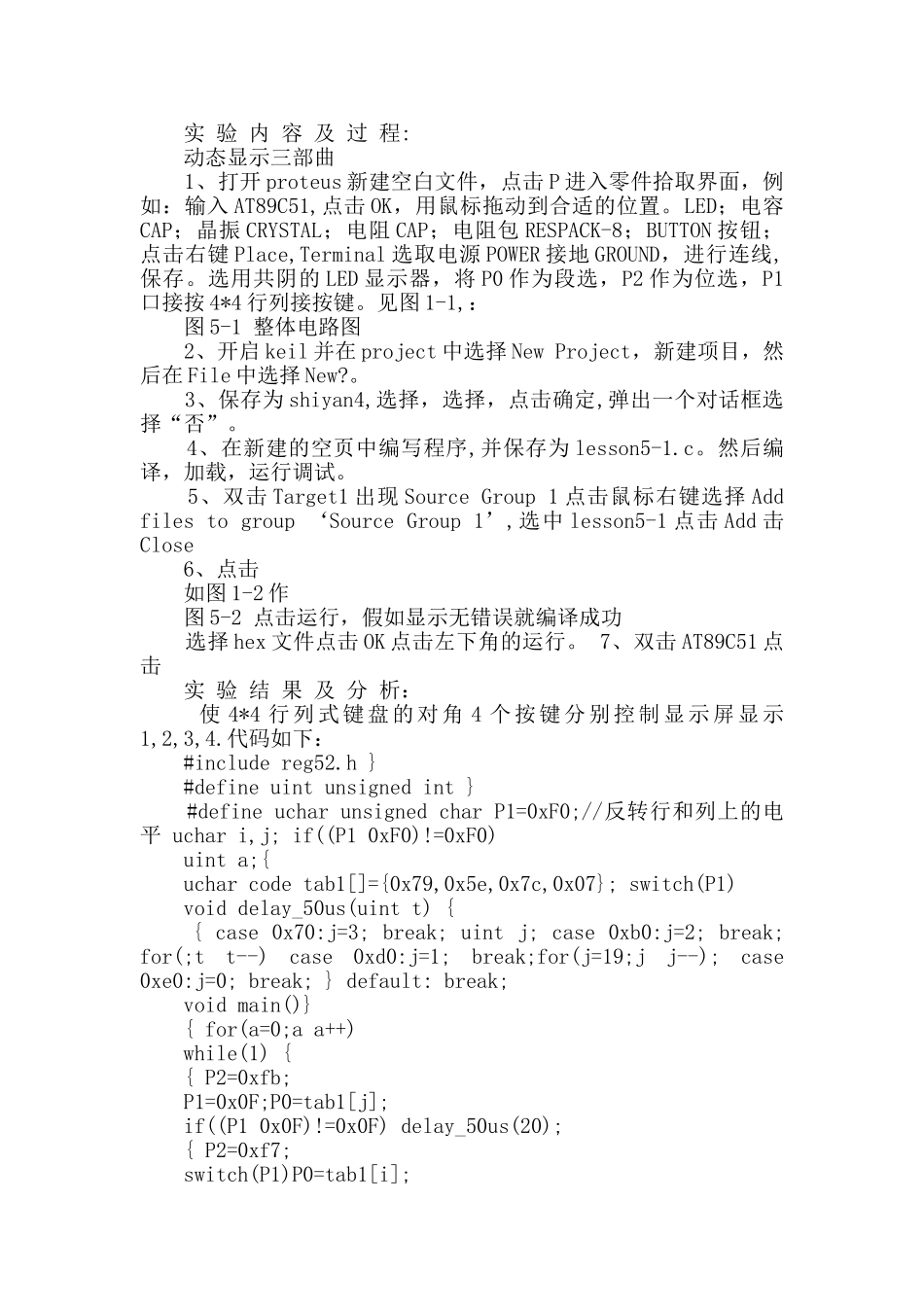

单片机键盘实验报告 篇一：单片机 行列式键盘实验报告 洛阳理工学院实验报告 篇二：单片机实验五_-键盘实验 信息工程系实验报告 课程名称：单片微型计算机与接口技术 实验项目名称：实验五 键盘实验 实验时间：2025-12-02 班级：电信*** 姓名：*** 学号：110706 实 验 目 的: 熟悉 keil 仿真软件、proteus 仿真软件的使用和实验板中行列式键盘的使用。了解并熟悉行列式键盘 的电路结构、与单片机的连接方法及其工作原理，理解掌握C51 中单片机控制行列式键盘中推断按键是否 按下、按键的识别、按键的消抖分别是如何实现的。 实 验 原 理： 键盘是单片机系统中通用的输入设备，用于向系统输入数据或控制信息。键盘中一般矩阵式（行列式） 键盘用得较多，适用于按键数量较多的场合。 矩阵式键盘由行线和列线组成，按键位于行线、列线的交叉点上。当键被按下，则其交点的行线和列 线接通。行和列可分别用两个 I/O 口来控制。 推断是否有键按下时，行线通过上拉电阻接＋5V 上，而先使所有列线为低电平（I／O 输出 0），再读 行线状态（输入口），当无键按下时，所有行线为高电平，即读到“全 1”数据；当有某键按下时，总会有 一根行线为低电平，即读到的数据不全为“1”。 按键的识别（识别键的行列位置）有两种方法：扫描法和反转法。反转法将行线接一并口，做输出方 式；列线接一并口，做输入方式。使所有行线为低电平（送全“0”），读入列线值，为“0”的那列，即 按键所在列；反过来，使行线做输入方式，列线做输出方式。将刚读到的列线值输出，然后读行线值，为 “0” 的 那 行 ， 即 按 键 所 在 行 。 编 程 时 使 用P1=0x0f;m=P1;P1=0xf0;n=P1;mn=m|n;即可得到按键的键值，每一个按键都有自己唯一的键值。 按键或键盘都是一个机械开关，键的按下和放开是利用机械触点的闭合和断开来实现的。由于机械触点的弹性作用，一个按键开关在闭合及断开瞬间均有一连串的抖动，抖动的时间长短由按键的机械特性决定，一般为 5～10ms。为了确保按键动作只确认一次，必须消除抖动的影响。一般采纳延时的方法。 实 验 环 境: 硬件：微机、单片机仿真器、单片机实验板、连线若干 软件：KEIL C51 单片机仿真调试软件，proteus 系列仿真调试软件 实 验 内 容 及 过 程: 动态显示三部曲 1、打开 proteus 新建空白文件，点击 P 进入零件拾取界面，例如：输入 AT89C51,点击...
