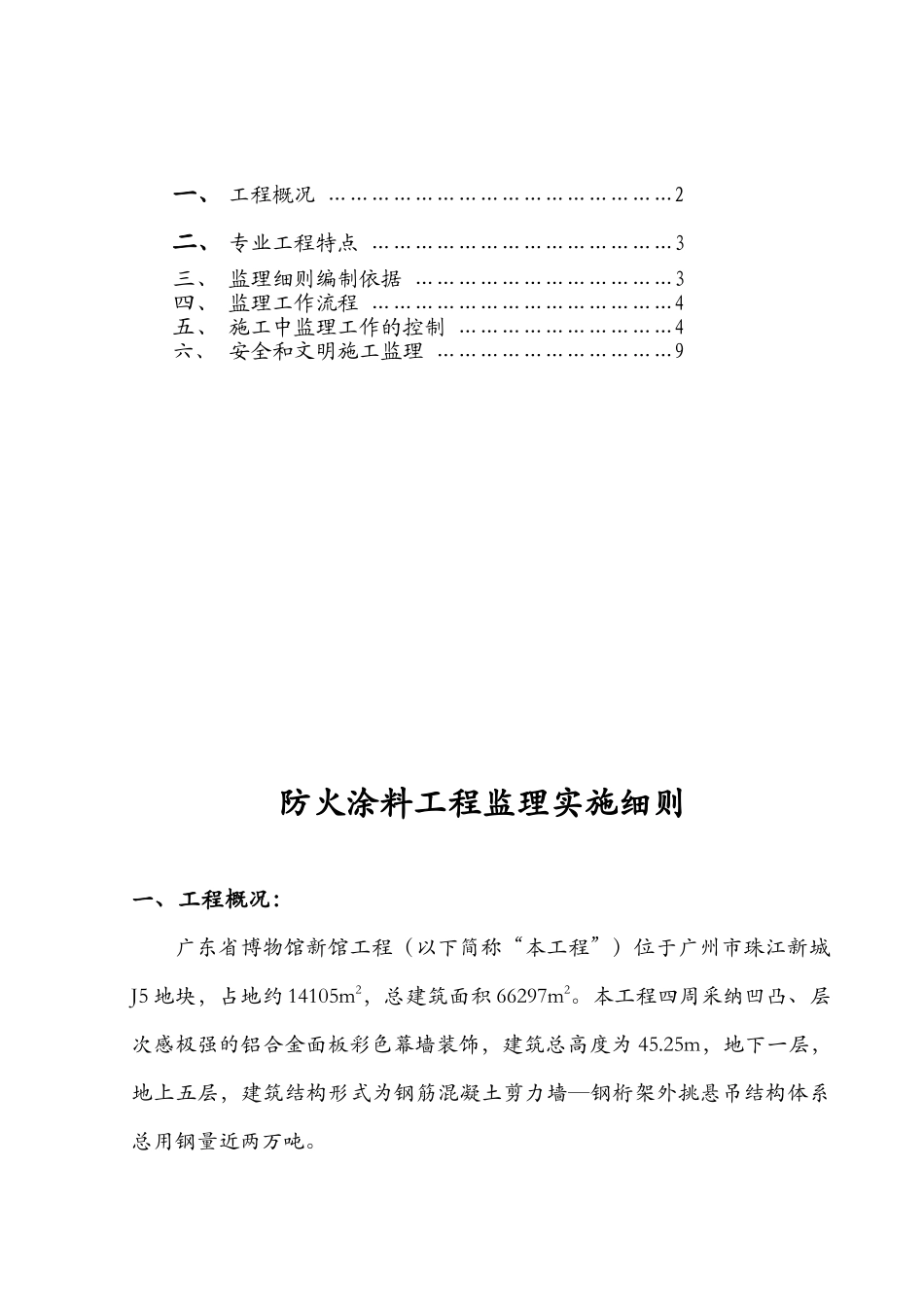

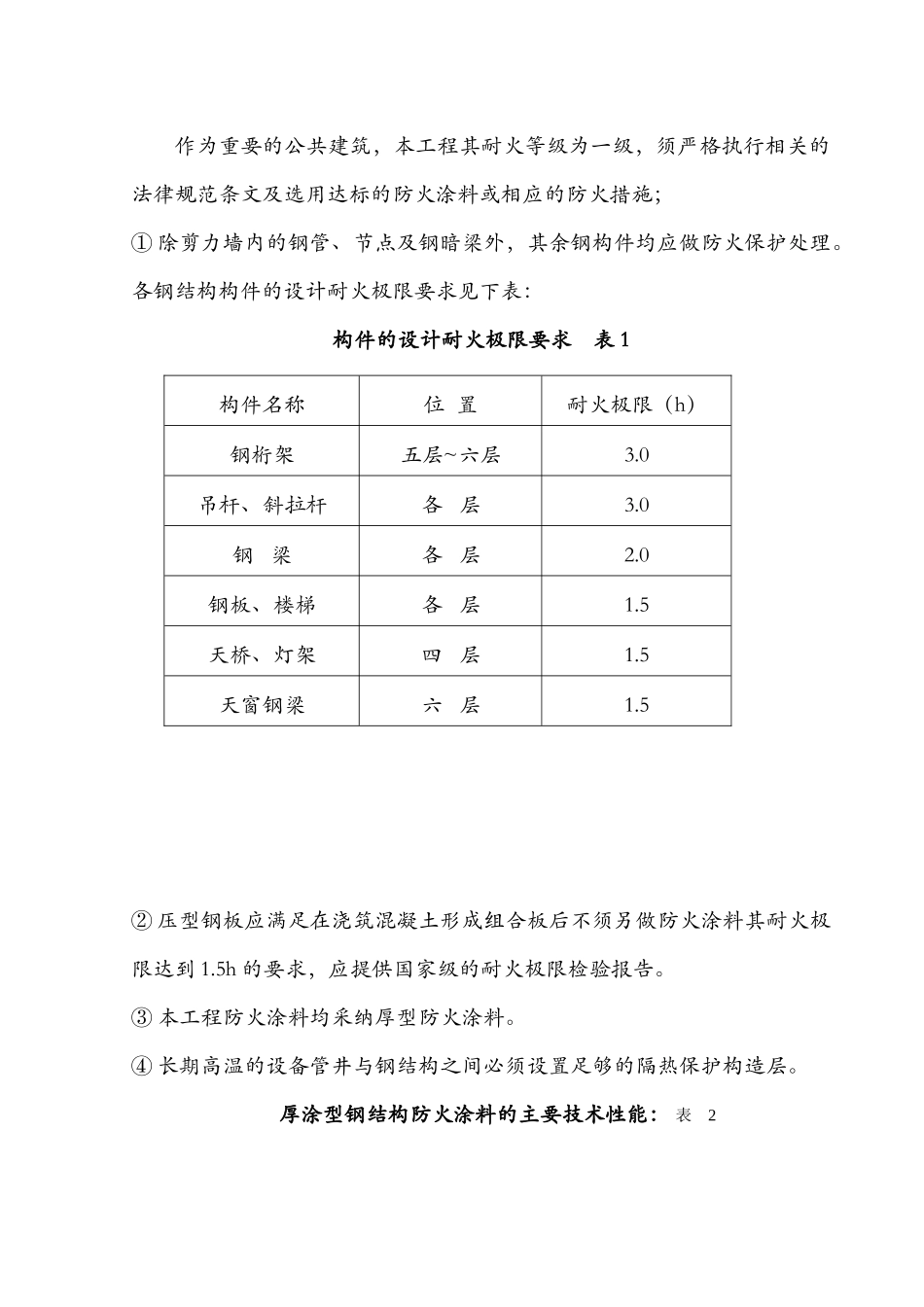

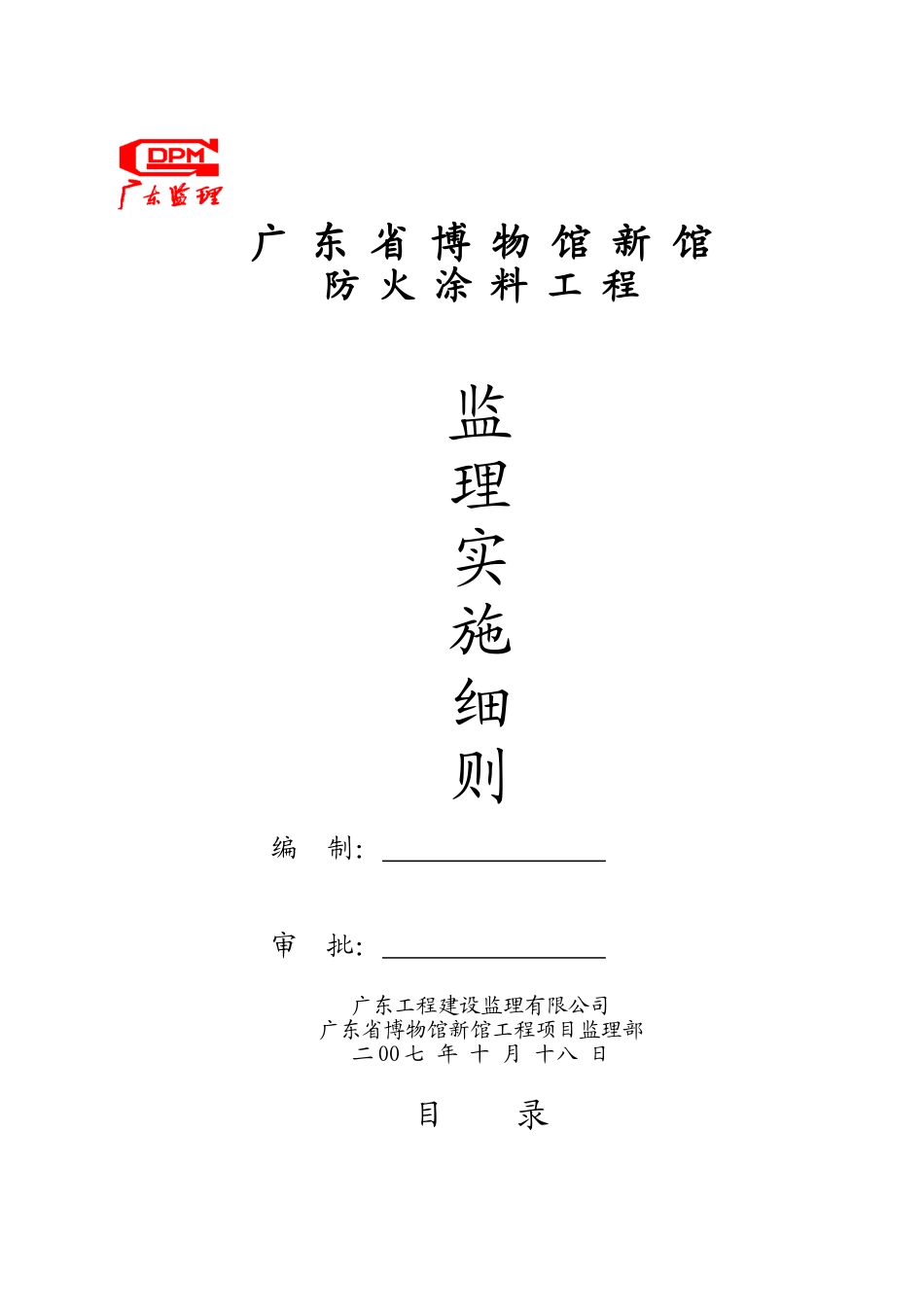

广 东 省 博 物 馆 新 馆防 火 涂 料 工 程监理实施细则编 制： 审 批： 广东工程建设监理有限公司广东省博物馆新馆工程项目监理部二 OO 七 年 十 月 十八 日目 录一、 工程概况 …………………………………………2二、 专业工程特点 ……………………………………3三、 监理细则编制依据 ………………………………3四、 监理工作流程 ……………………………………4五、 施工中监理工作的控制 …………………………4六、 安全和文明施工监理 ……………………………9 防火涂料工程监理实施细则一、工程概况：广东省博物馆新馆工程（以下简称“本工程”）位于广州市珠江新城J5 地块，占地约 14105m2，总建筑面积 66297m2。本工程四周采纳凹凸、层次感极强的铝合金面板彩色幕墙装饰，建筑总高度为 45.25m，地下一层，地上五层，建筑结构形式为钢筋混凝土剪力墙—钢桁架外挑悬吊结构体系总用钢量近两万吨。作为重要的公共建筑，本工程其耐火等级为一级，须严格执行相关的法律规范条文及选用达标的防火涂料或相应的防火措施；① 除剪力墙内的钢管、节点及钢暗梁外，其余钢构件均应做防火保护处理。各钢结构构件的设计耐火极限要求见下表：构件的设计耐火极限要求 表 1② 压型钢板应满足在浇筑混凝土形成组合板后不须另做防火涂料其耐火极限达到 1.5h 的要求，应提供国家级的耐火极限检验报告。③ 本工程防火涂料均采纳厚型防火涂料。④ 长期高温的设备管井与钢结构之间必须设置足够的隔热保护构造层。厚涂型钢结构防火涂料的主要技术性能： 表 2构件名称位 置耐火极限（h）钢桁架五层~六层3.0吊杆、斜拉杆各 层3.0钢 梁各 层2.0钢板、楼梯各 层1.5天桥、灯架四 层1.5天窗钢梁六 层1.5项 目指 标在容器中的状态经搅拌后呈均匀稠厚流体，无结块干燥时间，表干（h）≤24初期干燥抗裂性一般不应出现裂纹。如有 1~3 条裂纹，其宽度应不大于 1mm粘结强度（MPa）≥0.04抗压强度（MPa）≥0.3干密度（kg/ m3）≤500热导率[W/（m.k）]≤0.116（0.1kcal/m.b℃）耐水性（h）≥24耐冻融循环性（次）≥15耐 火极 限涂层厚度（mm）10~12 16~18 24~26耐 火 时 间 不 低 于（h）1.5 2.0 3.0* 上表涂层厚度根据设计耐火极限选用 “泰堡”牌厚型防火涂料的厚度。二、专业工程特点：1、工程量大，近 8 万平方米，工期短，质量要求高；2、高空作业量多，层高较大，自然馆位置达 22m，中...
