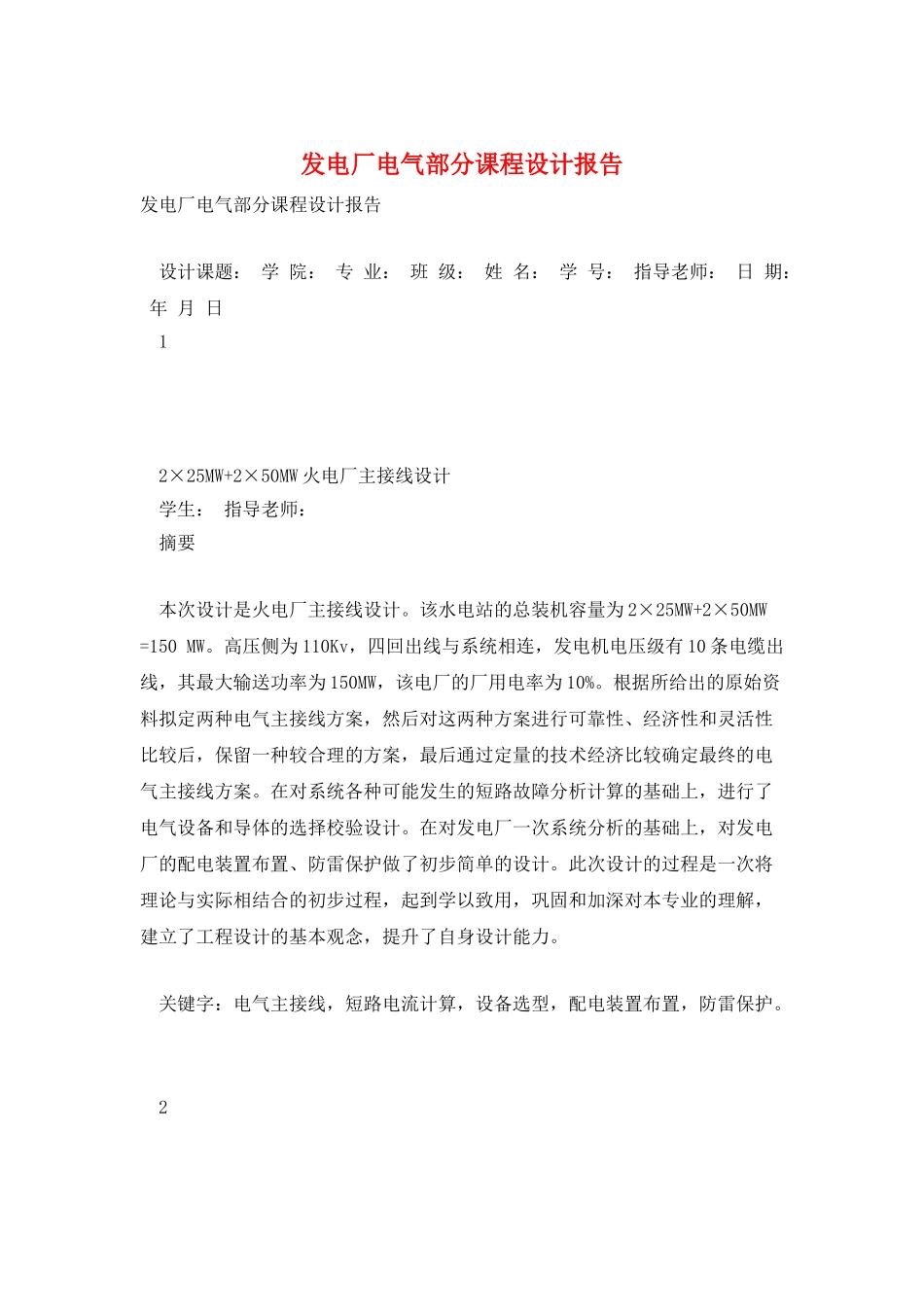

发电厂电气部分课程设计报告发电厂电气部分课程设计报告 设计课题： 学 院： 专 业： 班 级： 姓 名： 学 号： 指导老师： 日 期： 年 月 日 1 2×25MW+2×50MW 火电厂主接线设计 学生： 指导老师： 摘要 本次设计是火电厂主接线设计。该水电站的总装机容量为 2×25MW+2×50MW =150 MW。高压侧为 110Kv，四回出线与系统相连，发电机电压级有 10 条电缆出线，其最大输送功率为 150MW，该电厂的厂用电率为 10%。根据所给出的原始资料拟定两种电气主接线方案，然后对这两种方案进行可靠性、经济性和灵活性比较后，保留一种较合理的方案，最后通过定量的技术经济比较确定最终的电气主接线方案。在对系统各种可能发生的短路故障分析计算的基础上，进行了电气设备和导体的选择校验设计。在对发电厂一次系统分析的基础上，对发电厂的配电装置布置、防雷保护做了初步简单的设计。此次设计的过程是一次将理论与实际相结合的初步过程，起到学以致用，巩固和加深对本专业的理解，建立了工程设计的基本观念，提升了自身设计能力。 关键字：电气主接线，短路电流计算，设备选型，配电装置布置，防雷保护。 2 课程设计任务书 一、 原始资料：某新建地方热电厂，发电机组 2×25MW+2×50MW， cos??0.8，U=6.3KV，发电机电压级有 10 条电缆出线，其最大综合负荷30MW， 最小负荷 20MW，厂用电率 10%，高压侧为 110KV，有 4 条回路与电力系统相连，中压侧 35KV,最大综合负荷 20MW，最小负荷 15MW。发电厂处于北方平原地带，防雷按当地平均雷暴日考虑，土壤为普通沙土。 系统容量 2000MW，电抗值0.8（归算到 100KVA）。 二、 设计内容： a) 设计发电厂的主接线（两份选一），选择主变的型号； b) 选择短路点计算三相对称短路电流和不对称短路电流并汇总成表； c) 选择各电压等级的电气设备（断路器、隔离开关、母线、支柱绝缘子、 穿墙套管、电抗器、电流互感器、电压互感器）并汇总成表； 三、 设计成果：设计说明计算书一份；1 号图纸一张。 设计时间：两周。 3 第一部分 设计说明书 第一章 概述 1.1 课程设计的目的 本次课程设计为初步了解设计流程，建立设计项目的整体观念，融会贯穿本 学期所学知识，锻炼分析和解决实际工程问题的能力。 1.2 本课程设计的内容 1.2.1 本次设计的主要内容 （1）、电厂分析及发电机、主变选择。 （2）、电气主接线设计。 （3）、短路电流计算。...
