吉安市中心公园暨广场园林绿化工程监理细则

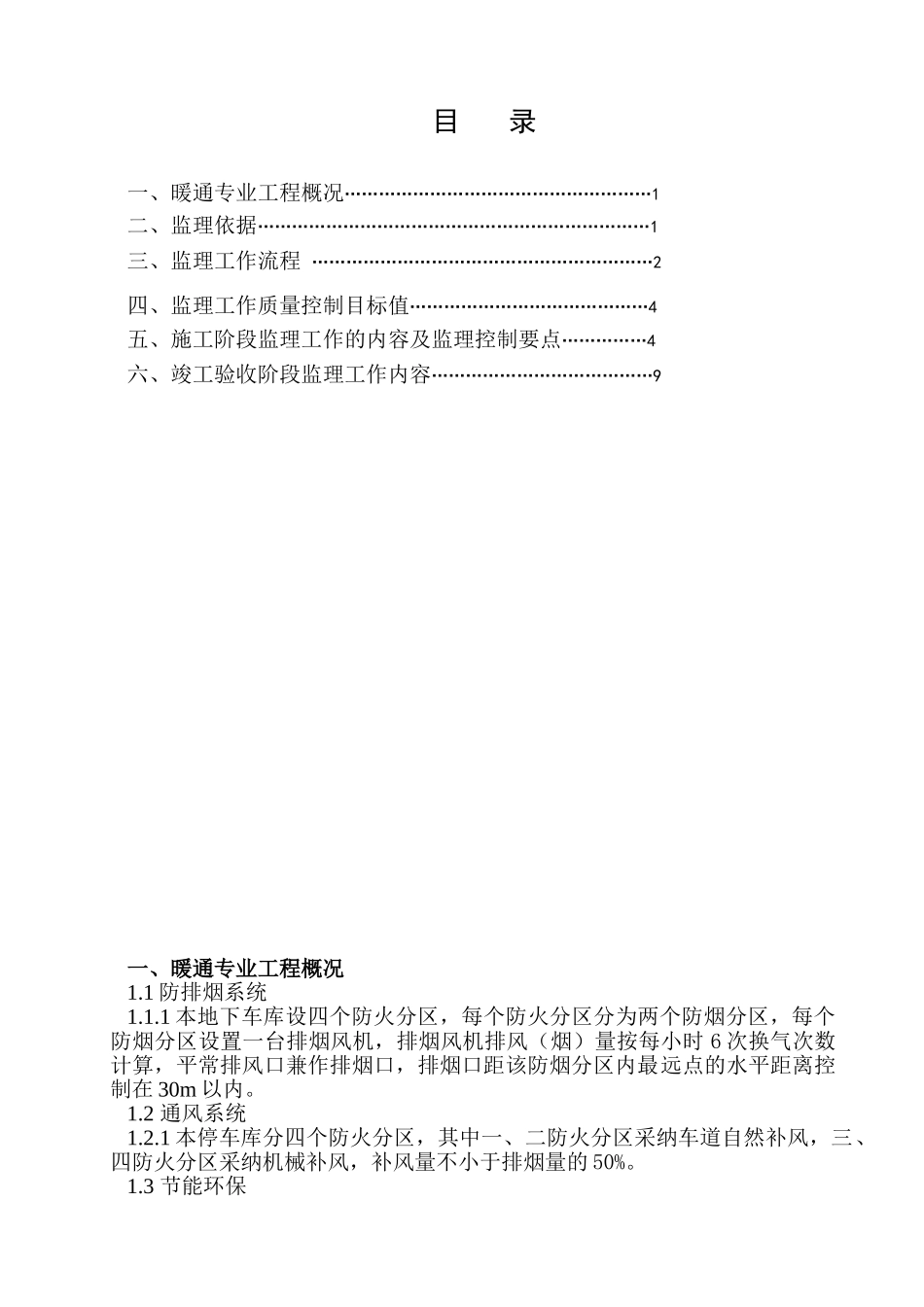

目 录一、暖通专业工程概况………………………………………………1二、监理依据……………………………………………………………1三、监理工作流程 ……………………………………………………2四、监理工作质量控制目标值……………………………………4五、施工阶段监理工作的内容及监理控制要点……………4六、竣工验收阶段监理工作内容…………………………………9 一、暖通专业工程概况1.1 防排烟系统1.1.1 本地下车库设四个防火分区，每个防火分区分为两个防烟分区，每个防烟分区设置一台排烟风机，排烟风机排风（烟）量按每小时 6 次换气次数计算，平常排风口兼作排烟口，排烟口距该防烟分区内最远点的水平距离控制在 30m 以内。1.2 通风系统1.2.1 本停车库分四个防火分区，其中一、二防火分区采纳车道自然补风，三、四防火分区采纳机械补风，补风量不小于排烟量的 50%。 1.3 节能环保1.3.1 本工程车库排烟风机设变频调速装置，平常根据车流量情况调节风机转速，以达到节能的目的。火灾时切换到高速状态排烟。1.3.2 车库采纳机械排风系统，使库内有害气体浓度不超过《工业企业设计卫生标准》规定最高容许浓度。二、 监理依据：2.1 吉安市中心公园暨广场工程监理规划2.2 吉安市中心公园暨广场工程暖通专业施工图2.3 依据的法律规范及标准：《通风与空调工程施工质量验收法律规范》（GB 50243-2025）《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242-2025）《汽车库、修车库、停车场设计防火法律规范》（GB50067-97）《工业企业设计卫生标准》（GBZ1-2025）2.4 与本专业工程相关的设计、变更文件及技术资料等。2.5 经批准的施工组织设计及专项施工方案。2.6 建设法律、法规及工程建设强制性标准等。三、 监理工作流程： 3.1 施工工艺流程： 3.2 监理工作流程： 否 否通风、防排烟工程通风工程防排烟工程风管、风管支架及其部件制作或订货配合土建预留空洞、预埋件配合土建预留空洞通风设备及风管系统安装制冷系统管道与设备安装通风与空调设备安装管道及设备的防腐与隔热通风、防排烟系统调试通风与空调系统无生产负荷的联合试运转及调试通风与防排烟工程竣工验收承包商专项施工方案监理工程师审查预留孔洞、预埋件安装监理工程师检验进场材料、设备报验批准报 审报审报验 否 合格 否 合格 合格 四、 监理工作质量控制目标值：4.1 根据工程承包合同，本通风空调工程的质量标准应符合国家验收...
