四级皮带输送机电气控制电路PLC课程设计说明书样本

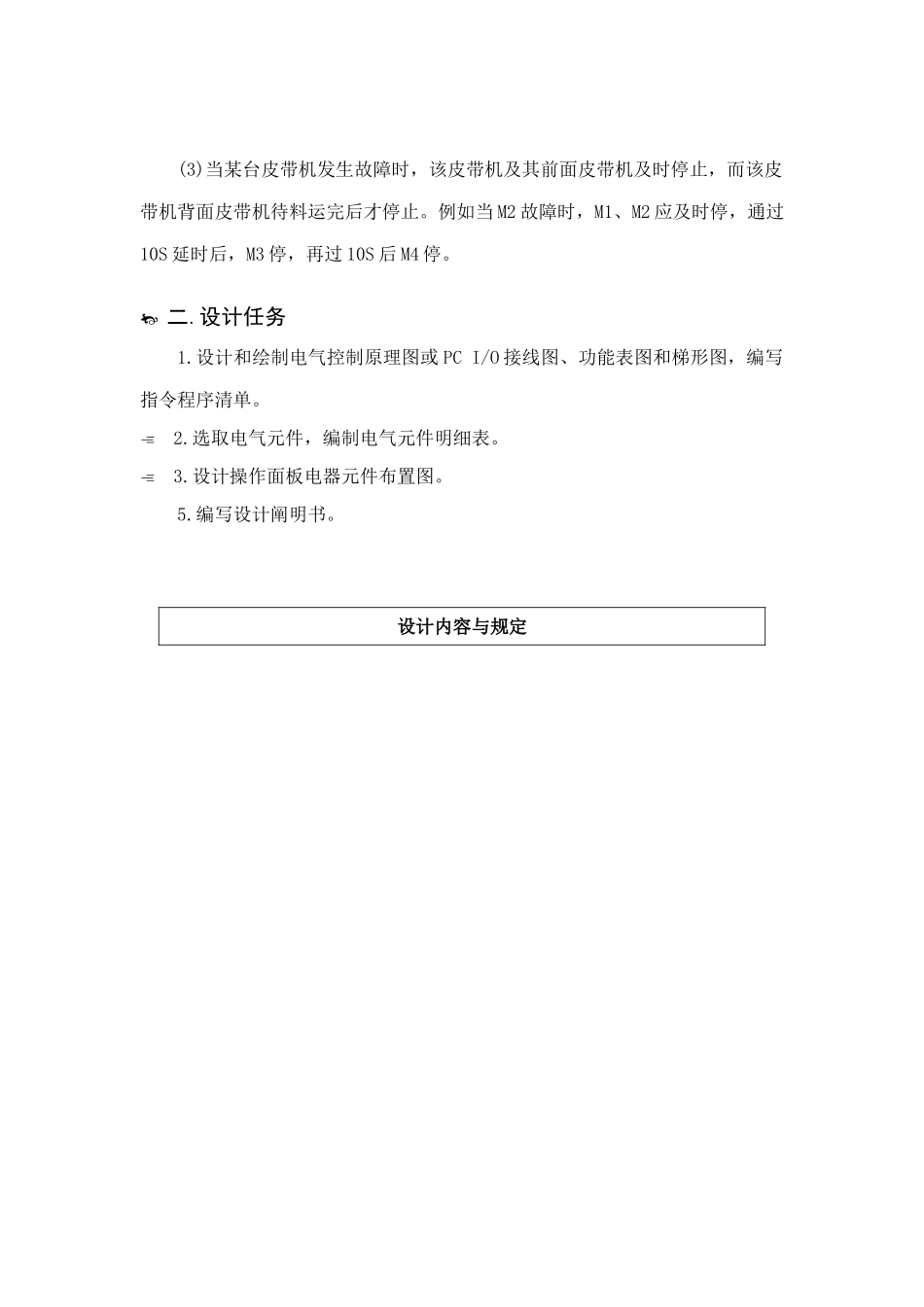

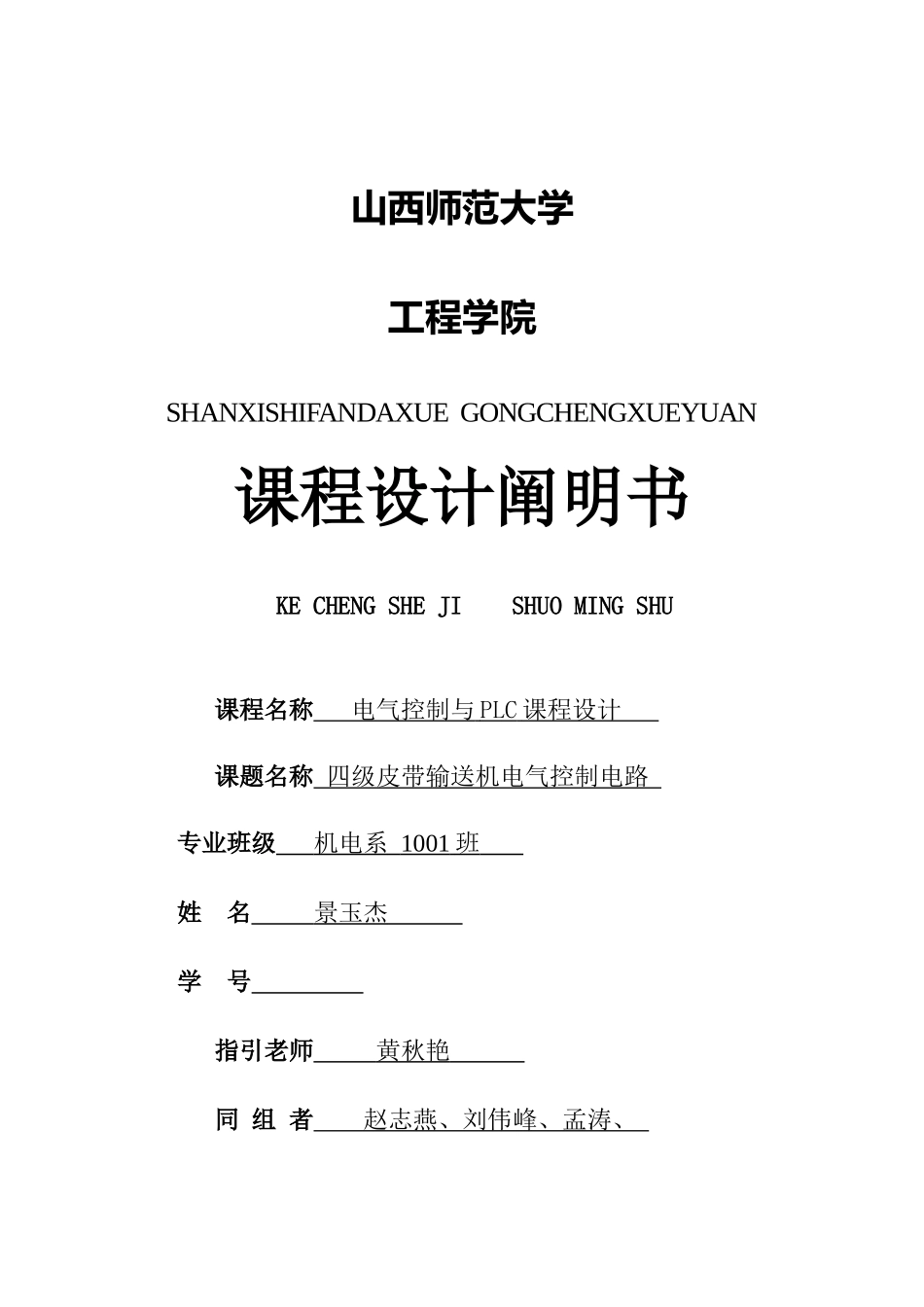

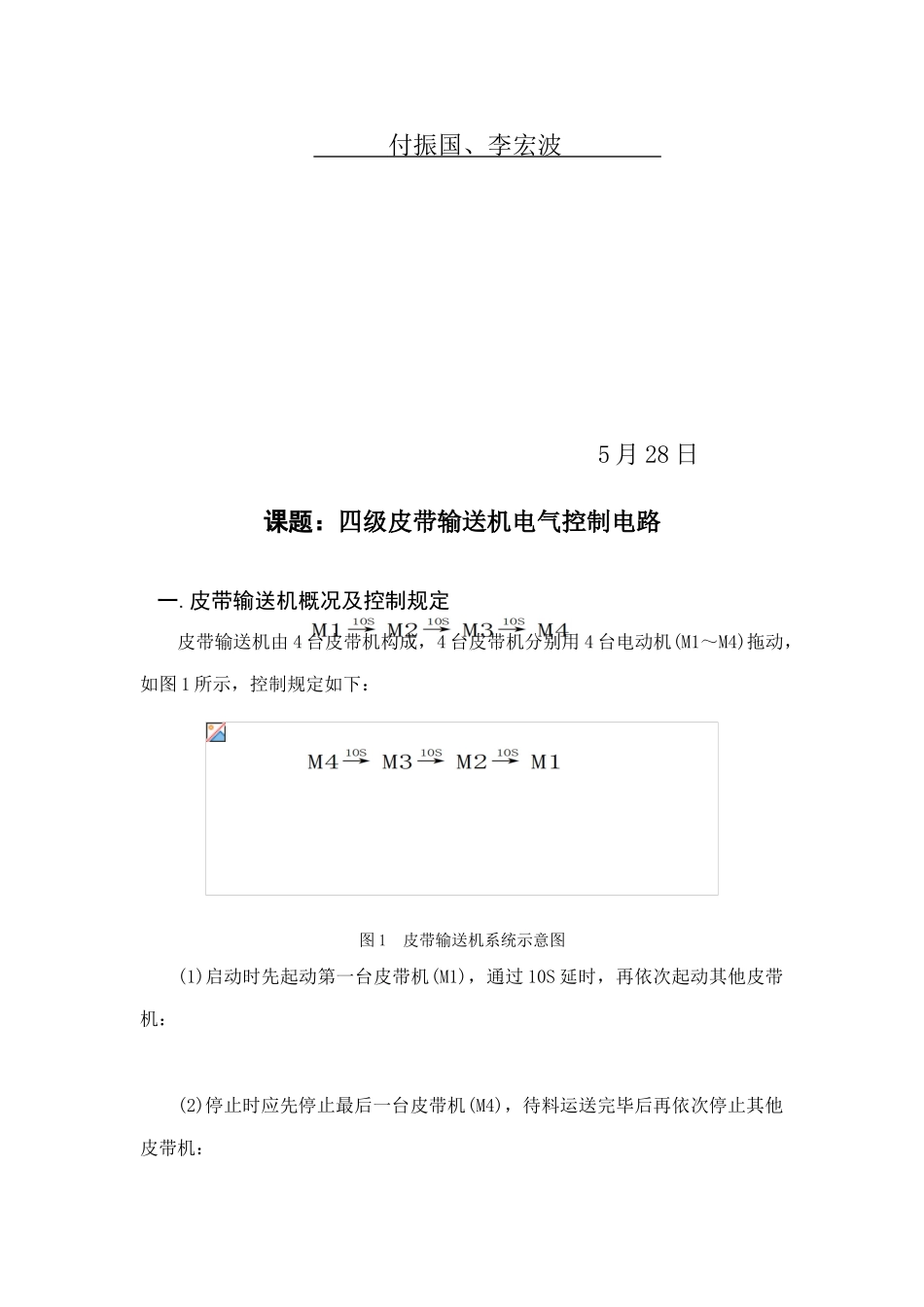

山西师范大学工程学院SHANXISHIFANDAXUE GONGCHENGXUEYUAN课程设计阐明书 KE CHENG SHE JI SHUO MING SHU 课程名称 电气控制与 PLC 课程设计 课题名称 四级皮带输送机电气控制电路 专业班级 机电系 1001 班 姓 名 景玉杰 学 号 指引老师 黄秋艳 同 组 者 赵志燕、刘伟峰、孟涛、 付振国、李宏波 5 月 28 日课题：四级皮带输送机电气控制电路 一.皮带输送机概况及控制规定皮带输送机由 4 台皮带机构成，4 台皮带机分别用 4 台电动机(M1～M4)拖动，如图 1 所示，控制规定如下：图 1 皮带输送机系统示意图(1)启动时先起动第一台皮带机(M1)，通过 10S 延时，再依次起动其他皮带机：(2)停止时应先停止最后一台皮带机(M4)，待料运送完毕后再依次停止其他皮带机：(3)当某台皮带机发生故障时，该皮带机及其前面皮带机及时停止，而该皮带机背面皮带机待料运完后才停止。例如当 M2 故障时，M1、M2 应及时停，通过10S 延时后，M3 停，再过 10S 后 M4 停。 二.设计任务1.设计和绘制电气控制原理图或 PC I/O 接线图、功能表图和梯形图，编写指令程序清单。 2.选取电气元件，编制电气元件明细表。 3.设计操作面板电器元件布置图。5.编写设计阐明书。设计内容与规定一. 课程设计性质与目 本课程设计是自动化专业教学筹划中不可缺少一种综合性教学环节，是实现理论与实践相结合重要手段。它重要目是培育学生综合运用本课程所学知识和技能去分析和解决本课程范畴内普通工程技术问题，建立对的设计思想，掌握工程设计普通程序和办法。通过课程设计使学生得到工程知识和工程技能综合训练，获得应用本课程知识和技术去解决工程实际问题能力。 二. 课程设计内容 1.依照控制对象用途、基本构造、运动形式、工艺过程、工作环境和控制规定，拟定控制方案。2.绘制四级皮带输送机电气控制系统 PLC I/O 接线图和梯形图，写出指令程序清单。 3.选取电器元件，列出电器元件明细表。 4.上机调试程序。5.编写设计阐明书。 三. 课程设计规定 1.所选控制方案应合理，所设计控制系统应可以满足控制对象工艺规定，并且技术先进，安全可靠，操作以便。 2.所绘制设计图纸符合国标局颁布 GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和 GB7159－87《电气技术中文字符号制定通则》关于规定。 3.所编写设计阐明书应语句通顺，用词精确，层次清楚，条理分明，重点突出，篇幅不少于 3000 ...
