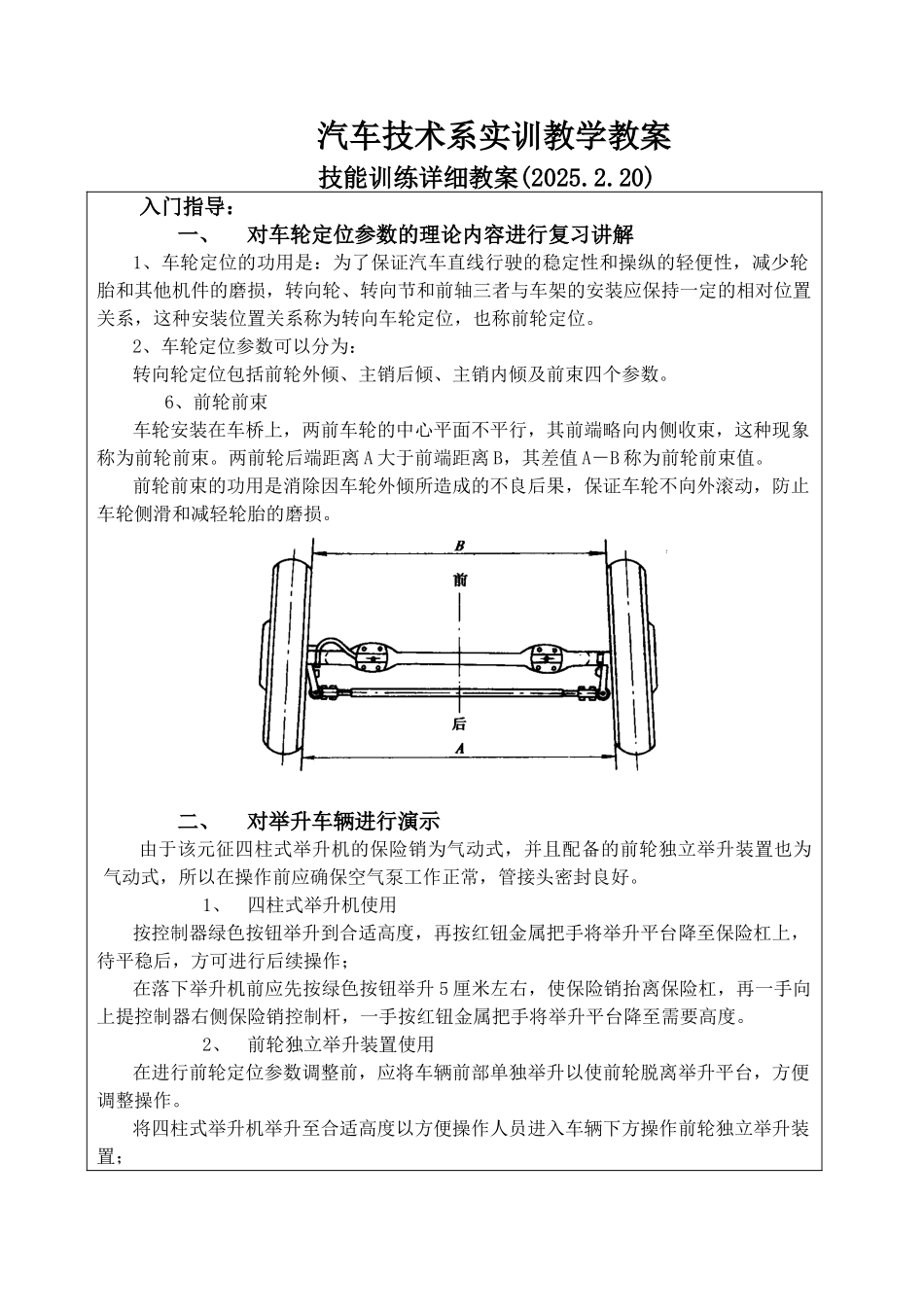

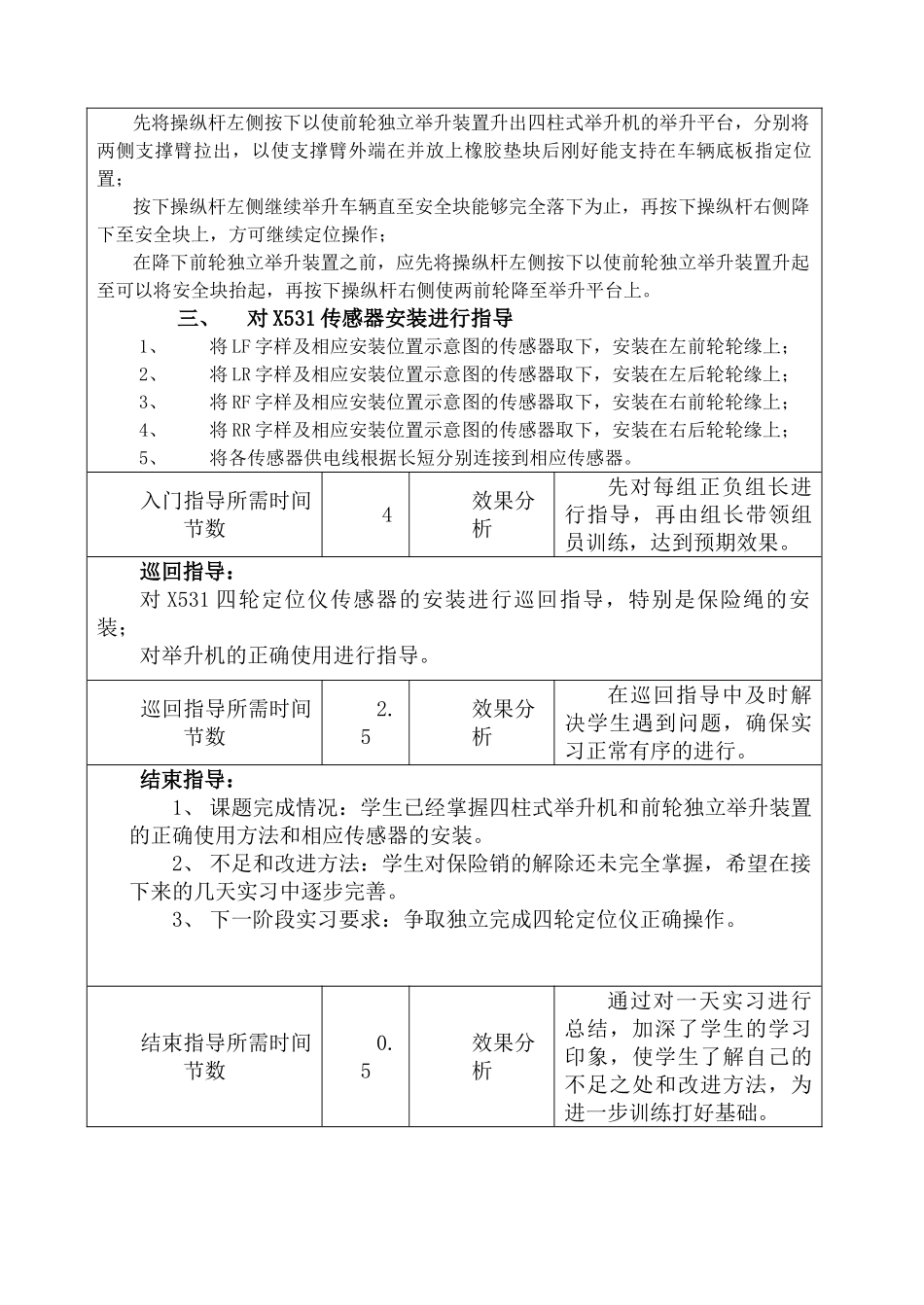

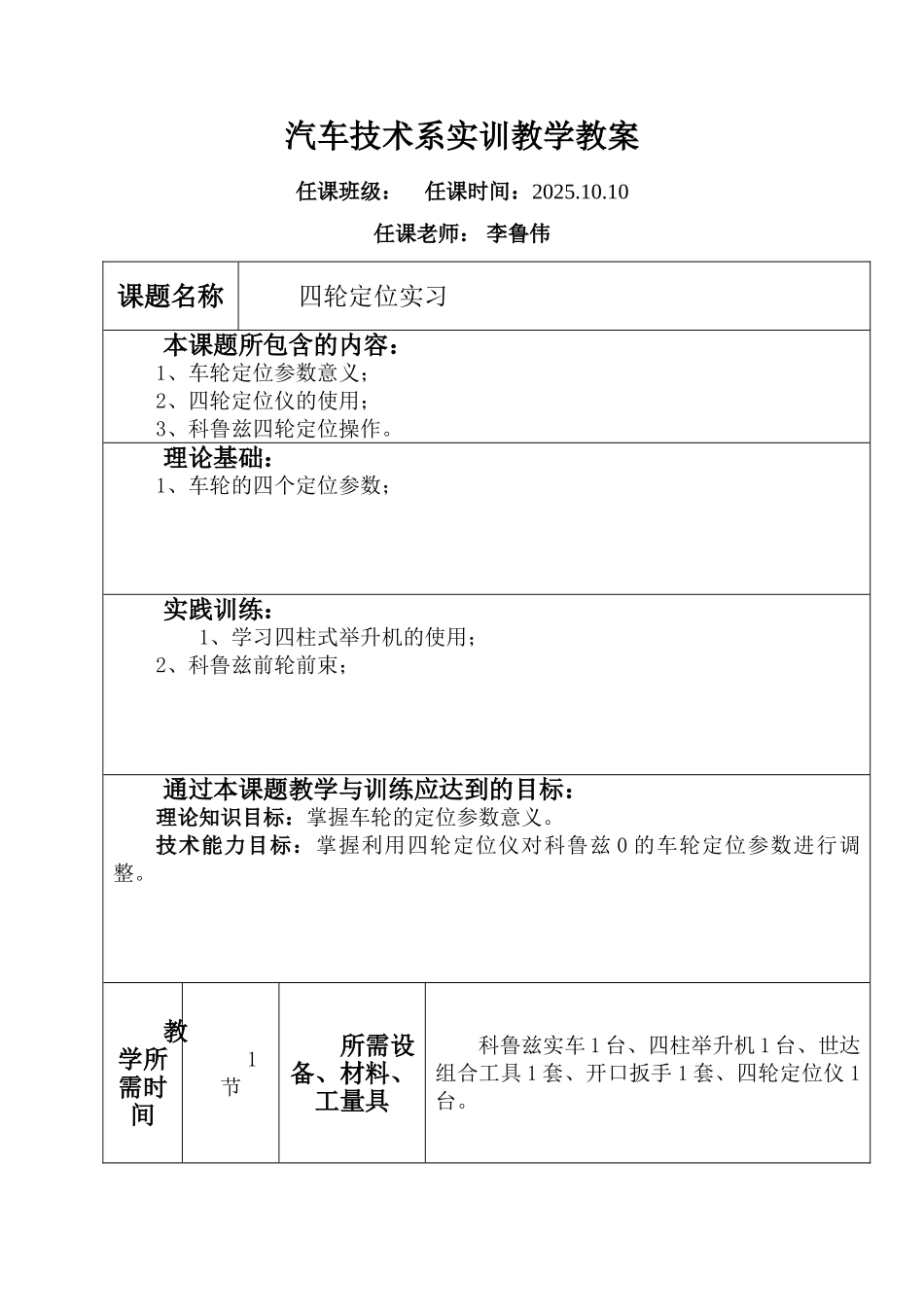

汽车技术系实训教学教案任课班级： 任课时间：2025.10.10任课老师： 李鲁伟课题名称四轮定位实习本课题所包含的内容：1、车轮定位参数意义；2、四轮定位仪的使用；3、科鲁兹四轮定位操作。理论基础：1、车轮的四个定位参数；实践训练： 1、学习四柱式举升机的使用；2、科鲁兹前轮前束；通过本课题教学与训练应达到的目标：理论知识目标：掌握车轮的定位参数意义。技术能力目标：掌握利用四轮定位仪对科鲁兹 0 的车轮定位参数进行调整。教学所需时间1节所需设备、材料、工量具科鲁兹实车 1 台、四柱举升机 1 台、世达组合工具 1 套、开口扳手 1 套、四轮定位仪 1台。汽车技术系实训教学教案技能训练详细教案(2025.2.20)入门指导： 一、对车轮定位参数的理论内容进行复习讲解1、车轮定位的功用是：为了保证汽车直线行驶的稳定性和操纵的轻便性，减少轮胎和其他机件的磨损，转向轮、转向节和前轴三者与车架的安装应保持一定的相对位置关系，这种安装位置关系称为转向车轮定位，也称前轮定位。2、车轮定位参数可以分为：转向轮定位包括前轮外倾、主销后倾、主销内倾及前束四个参数。6、前轮前束车轮安装在车桥上，两前车轮的中心平面不平行，其前端略向内侧收束，这种现象称为前轮前束。两前轮后端距离 A 大于前端距离 B，其差值 A－B 称为前轮前束值。前轮前束的功用是消除因车轮外倾所造成的不良后果，保证车轮不向外滚动，防止车轮侧滑和减轻轮胎的磨损。二、对举升车辆进行演示由于该元征四柱式举升机的保险销为气动式，并且配备的前轮独立举升装置也为气动式，所以在操作前应确保空气泵工作正常，管接头密封良好。1、四柱式举升机使用按控制器绿色按钮举升到合适高度，再按红钮金属把手将举升平台降至保险杠上，待平稳后，方可进行后续操作；在落下举升机前应先按绿色按钮举升 5 厘米左右，使保险销抬离保险杠，再一手向上提控制器右侧保险销控制杆，一手按红钮金属把手将举升平台降至需要高度。2、前轮独立举升装置使用在进行前轮定位参数调整前，应将车辆前部单独举升以使前轮脱离举升平台，方便调整操作。将四柱式举升机举升至合适高度以方便操作人员进入车辆下方操作前轮独立举升装置；先将操纵杆左侧按下以使前轮独立举升装置升出四柱式举升机的举升平台，分别将两侧支撑臂拉出，以使支撑臂外端在并放上橡胶垫块后刚好能支持在车辆底板指定位置；按下操纵杆左侧继续举升车辆直至安全块能够完全落下为止，再按下操纵杆...
