基于51单片机的温湿度DHT11采集

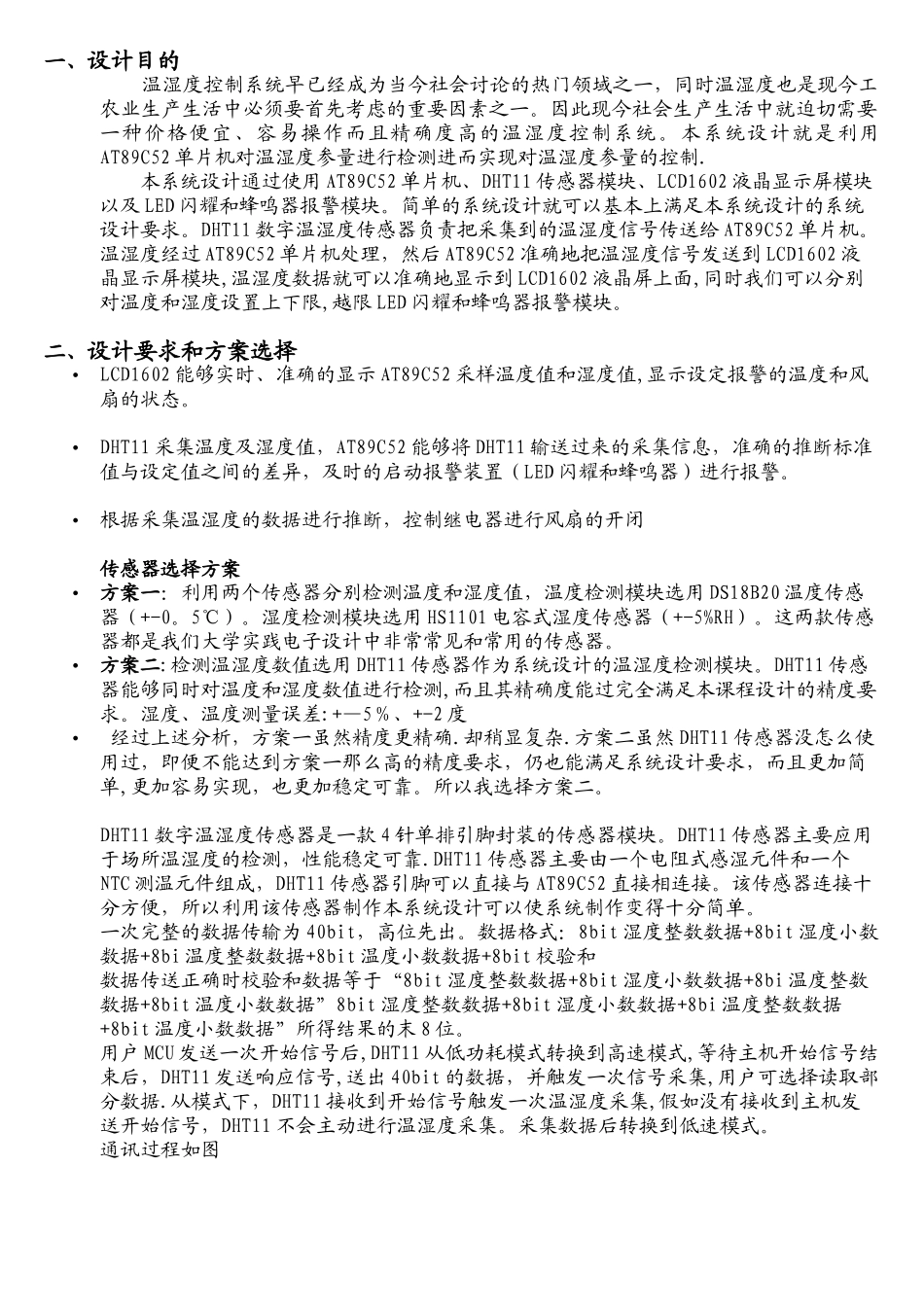

一、设计目的 温湿度控制系统早已经成为当今社会讨论的热门领域之一，同时温湿度也是现今工农业生产生活中必须要首先考虑的重要因素之一。因此现今社会生产生活中就迫切需要一种价格便宜、容易操作而且精确度高的温湿度控制系统。本系统设计就是利用AT89C52 单片机对温湿度参量进行检测进而实现对温湿度参量的控制.本系统设计通过使用 AT89C52 单片机、DHT11 传感器模块、LCD1602 液晶显示屏模块以及 LED 闪耀和蜂鸣器报警模块。简单的系统设计就可以基本上满足本系统设计的系统设计要求。DHT11 数字温湿度传感器负责把采集到的温湿度信号传送给 AT89C52 单片机。温湿度经过 AT89C52 单片机处理，然后 AT89C52 准确地把温湿度信号发送到 LCD1602 液晶显示屏模块,温湿度数据就可以准确地显示到 LCD1602 液晶屏上面,同时我们可以分别对温度和湿度设置上下限,越限 LED 闪耀和蜂鸣器报警模块。二、设计要求和方案选择 •LCD1602 能够实时、准确的显示 AT89C52 采样温度值和湿度值,显示设定报警的温度和风扇的状态。 •DHT11 采集温度及湿度值，AT89C52 能够将 DHT11 输送过来的采集信息，准确的推断标准值与设定值之间的差异，及时的启动报警装置（LED 闪耀和蜂鸣器）进行报警。•根据采集温湿度的数据进行推断，控制继电器进行风扇的开闭传感器选择方案•方案一：利用两个传感器分别检测温度和湿度值，温度检测模块选用 DS18B20 温度传感器（+-0。5℃）。湿度检测模块选用 HS1101 电容式湿度传感器（+-5%RH）。这两款传感器都是我们大学实践电子设计中非常常见和常用的传感器。 •方案二:检测温湿度数值选用 DHT11 传感器作为系统设计的温湿度检测模块。DHT11 传感器能够同时对温度和湿度数值进行检测,而且其精确度能过完全满足本课程设计的精度要求。湿度、温度测量误差:+—5％、+-2 度• 经过上述分析，方案一虽然精度更精确.却稍显复杂.方案二虽然 DHT11 传感器没怎么使用过，即便不能达到方案一那么高的精度要求，仍也能满足系统设计要求，而且更加简单,更加容易实现，也更加稳定可靠。所以我选择方案二。DHT11 数字温湿度传感器是一款 4 针单排引脚封装的传感器模块。DHT11 传感器主要应用于场所温湿度的检测，性能稳定可靠.DHT11 传感器主要由一个电阻式感湿元件和一个NTC 测温元件组成，DHT11 传感器引脚可以直接与 AT89C52 直接相连接。该传感器连接十分方便，所以利用该传感器制作本系...
