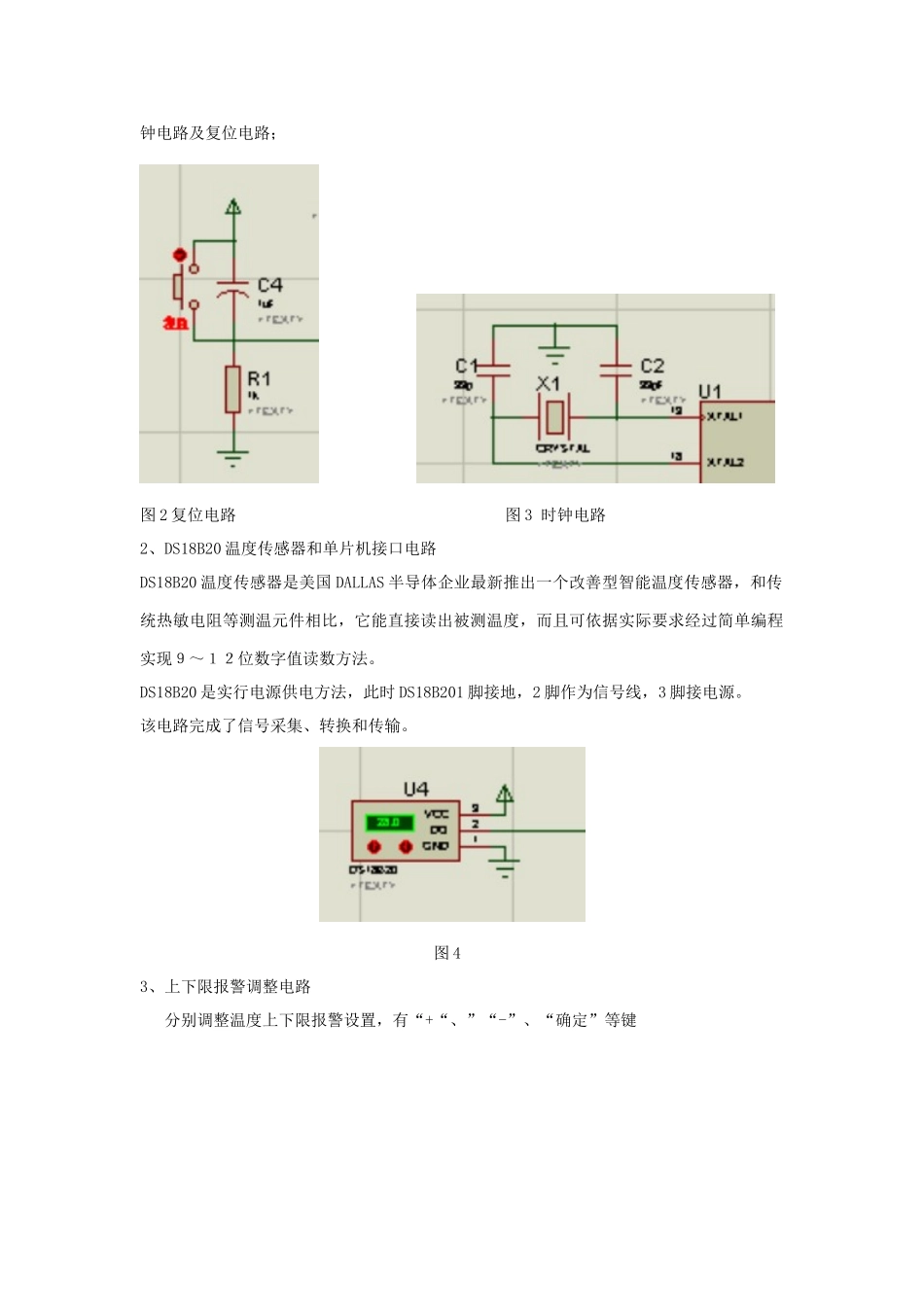

一、摘要我们介绍是一个基于单片机控制数字温度报警，本温度系统含有多功效性，即能够当数字温度计使用，显示目前环境温度，又能够作为报警器使用，设置报警温度，当温度不在设置范围内时，能够报警，并实行方法使温度下降。 该温度报警系统控制器使用单片机 AT89C51，测温传感器使 DS18B20，用 2 位共阳极 LED 数码管,实现温度显示,能正确达成以上要求。 二、设计方案1、方案一因为本设计是测温电路，能够使用热敏电阻之类器件利用其感温效应，在将随被测温度改变电压或电流采集过来，进行 A/D 转换后，就能够用单片机进行数据处理，在显示电路上，就能够将被测温度显示出来，这种设计需要用到 A/D 转换电路，感温电路比较麻烦。2、 方案二 进而考虑到用温度传感器，在单片机电路设计中，大多全部是使用传感器，所以这是很轻易想到，所以能够实行一只温度传感器 DS18B20，此传感器，能够很轻易直接读取被测温度值，进行转换，就能够满足设计要求。从以上两种方案，很轻易看出，实行方案二，电路比较简单，软件设计也比较简单，故实行了方案二。温度报警系统电路设计总体设计方框图图 1 所表示 图 1 总体设计方框图三、模块功效分析1、单片机主板电路单片机 AT89C51 含有低电压供电和体积小等特点，该模块包含中央处理 CPU -AT89C51、时主 控 制 器单片机复位时钟振荡报警点按键调整LED 显示温 度 传 感器 器蜂鸣器报警小风扇转动钟电路及复位电路； 图 2 复位电路 图 3 时钟电路2、DS18B20 温度传感器和单片机接口电路DS18B20 温度传感器是美国 DALLAS 半导体企业最新推出一个改善型智能温度传感器，和传统热敏电阻等测温元件相比，它能直接读出被测温度，而且可依据实际要求经过简单编程实现９～１２位数字值读数方法。DS18B20 是实行电源供电方法，此时 DS18B201 脚接地，2 脚作为信号线，3 脚接电源。该电路完成了信号采集、转换和传输。图 43、上下限报警调整电路 分别调整温度上下限报警设置，有“+“、”“-”、“确定”等键图 5 上下限报警调整电路4、温度显示电路显示目前测得温度，数码管实行 74LS247 驱动图 6 温度显示电路5、报警电路 当环境温度超出设定温度时，蜂鸣器鸣叫，红灯点亮，发生报警；当人员发觉警报时，可按图 8 中按钮，临时中止蜂鸣器鸣叫。 图 7 蜂鸣器、亮灯报警电路 图 8 中止电路6、控制电路 该电路作用是：当测量温度超出设定温度时，小风扇以...
