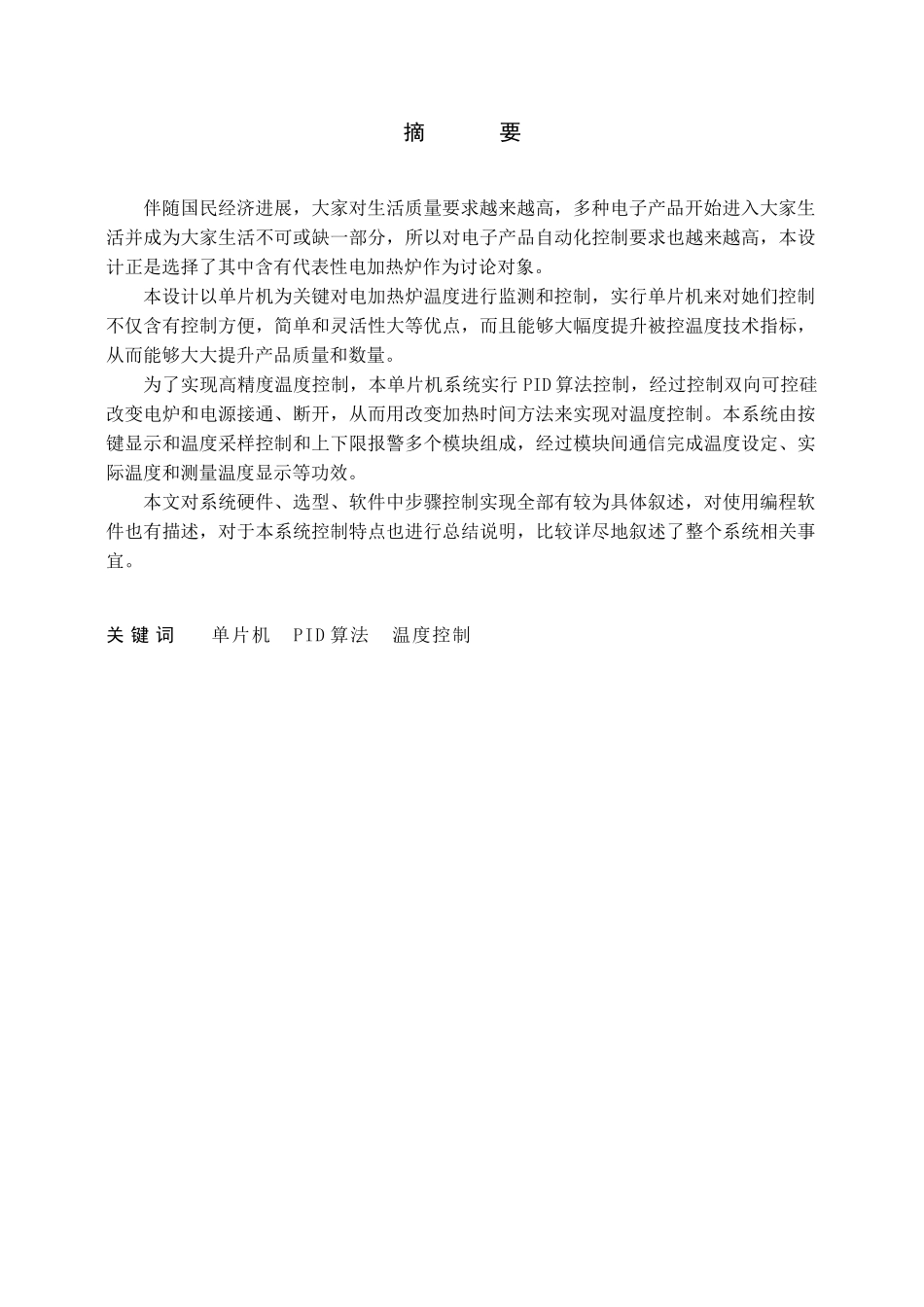

机电系统控制和测试课程设计汇报名称：电加热炉温度控制系统设计院 级：机电工程学院级专业班级：机械电子工程 1 班姓 名：郑冬冰学 号：10834138指导老师：梁坚完成日期：6 月 22 日摘 要伴随国民经济进展，大家对生活质量要求越来越高，多种电子产品开始进入大家生活并成为大家生活不可或缺一部分，所以对电子产品自动化控制要求也越来越高，本设计正是选择了其中含有代表性电加热炉作为讨论对象。本设计以单片机为关键对电加热炉温度进行监测和控制，实行单片机来对她们控制不仅含有控制方便，简单和灵活性大等优点，而且能够大幅度提升被控温度技术指标，从而能够大大提升产品质量和数量。为了实现高精度温度控制，本单片机系统实行 PID 算法控制，经过控制双向可控硅改变电炉和电源接通、断开，从而用改变加热时间方法来实现对温度控制。本系统由按键显示和温度采样控制和上下限报警多个模块组成，经过模块间通信完成温度设定、实际温度和测量温度显示等功效。本文对系统硬件、选型、软件中步骤控制实现全部有较为具体叙述，对使用编程软件也有描述，对于本系统控制特点也进行总结说明，比较详尽地叙述了整个系统相关事宜。关 键 词 单片机 PID 算法 温度控制目 录1 绪论....................................................................11.1 课题背景及中国外讨论概况...............................................11.2 自动控制理论及其进展...................................................21.3 课题建立和本文完成关键工作.............................................32 总体方案设计............................................................42.1 总体方案确实定.........................................................42.2 系统组成...............................................................53 单片机技术和 PID 算法.....................................................63.1 AT89C51 介绍............................................................63.1.1 单片机引脚介绍.......................................................63.1.2 单片机存放结构.......................................................93.2 PID 算法介绍...........................................................103.2.1 PID 算法数字化.....................................
