基于ATC单片机的xLED点阵显示的专业课程设计

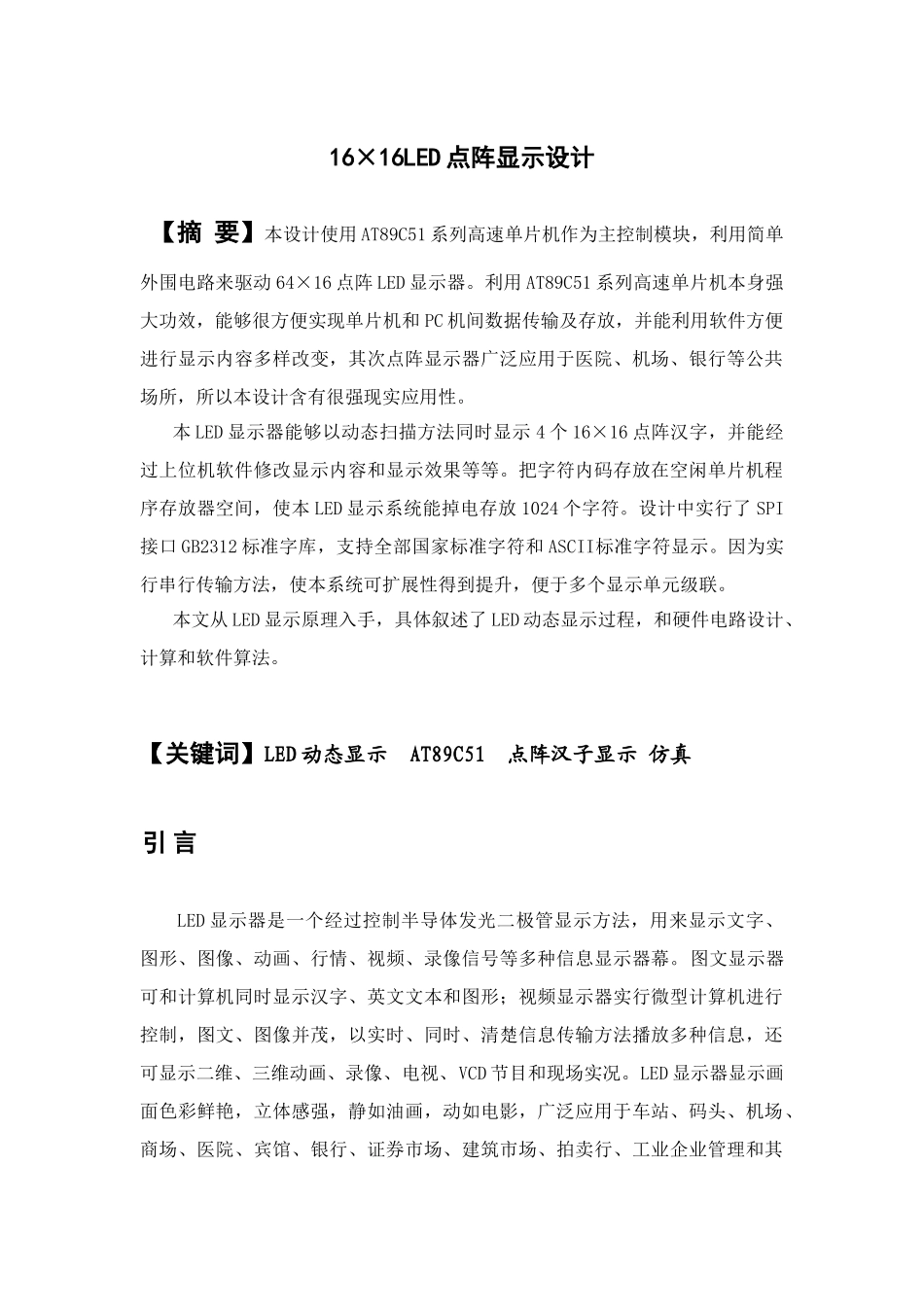

单 片 机 课 程 设 计16×16LED 点阵显示 16×16LED 点阵显示设计【摘 要】本设计使用 AT89C51 系列高速单片机作为主控制模块，利用简单外围电路来驱动 64×16 点阵 LED 显示器。利用 AT89C51 系列高速单片机本身强大功效，能够很方便实现单片机和 PC 机间数据传输及存放，并能利用软件方便进行显示内容多样改变，其次点阵显示器广泛应用于医院、机场、银行等公共场所，所以本设计含有很强现实应用性。本 LED 显示器能够以动态扫描方法同时显示 4 个 16×16 点阵汉字，并能经过上位机软件修改显示内容和显示效果等等。把字符内码存放在空闲单片机程序存放器空间，使本 LED 显示系统能掉电存放 1024 个字符。设计中实行了 SPI接口 GB2312 标准字库，支持全部国家标准字符和 ASCII标准字符显示。因为实行串行传输方法，使本系统可扩展性得到提升，便于多个显示单元级联。本文从 LED 显示原理入手，具体叙述了 LED 动态显示过程，和硬件电路设计、计算和软件算法。【关键词】LED 动态显示 AT89C51 点阵汉子显示 仿真引 言LED 显示器是一个经过控制半导体发光二极管显示方法，用来显示文字、图形、图像、动画、行情、视频、录像信号等多种信息显示器幕。图文显示器可和计算机同时显示汉字、英文文本和图形；视频显示器实行微型计算机进行控制，图文、图像并茂，以实时、同时、清楚信息传输方法播放多种信息，还可显示二维、三维动画、录像、电视、VCD 节目和现场实况。LED 显示器显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。它优点：亮度高、工作电压低、功耗小、微型化、易和集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。当今社会在飞速进展无疑能源、健康、空间利用，成了大家着重关注对象。而在这个信息传输极速社会，LED 出现给大家带来了期望之光。LED 特色之处一是节能（直接功耗，间接耗能），二是基础无电离辐射，三提升空间利用率。而这些特色又恰好处理了上述三种问题。然而 LED 点阵显示器特点不仅仅于此 LED 点阵显示器用是数码管，而数码管含有有用,廉价等优点。做出来 LED 点阵显示很耐用。LED 点阵显示器之所以受到广泛重视而得到快速进展，是和 LED 显示器本身所含有优点分不开。LED 点阵显示器进展前景极为宽广，现在正朝着更高亮度、更高耐...
