基于ATC单片机的音乐播放器专业课程设计

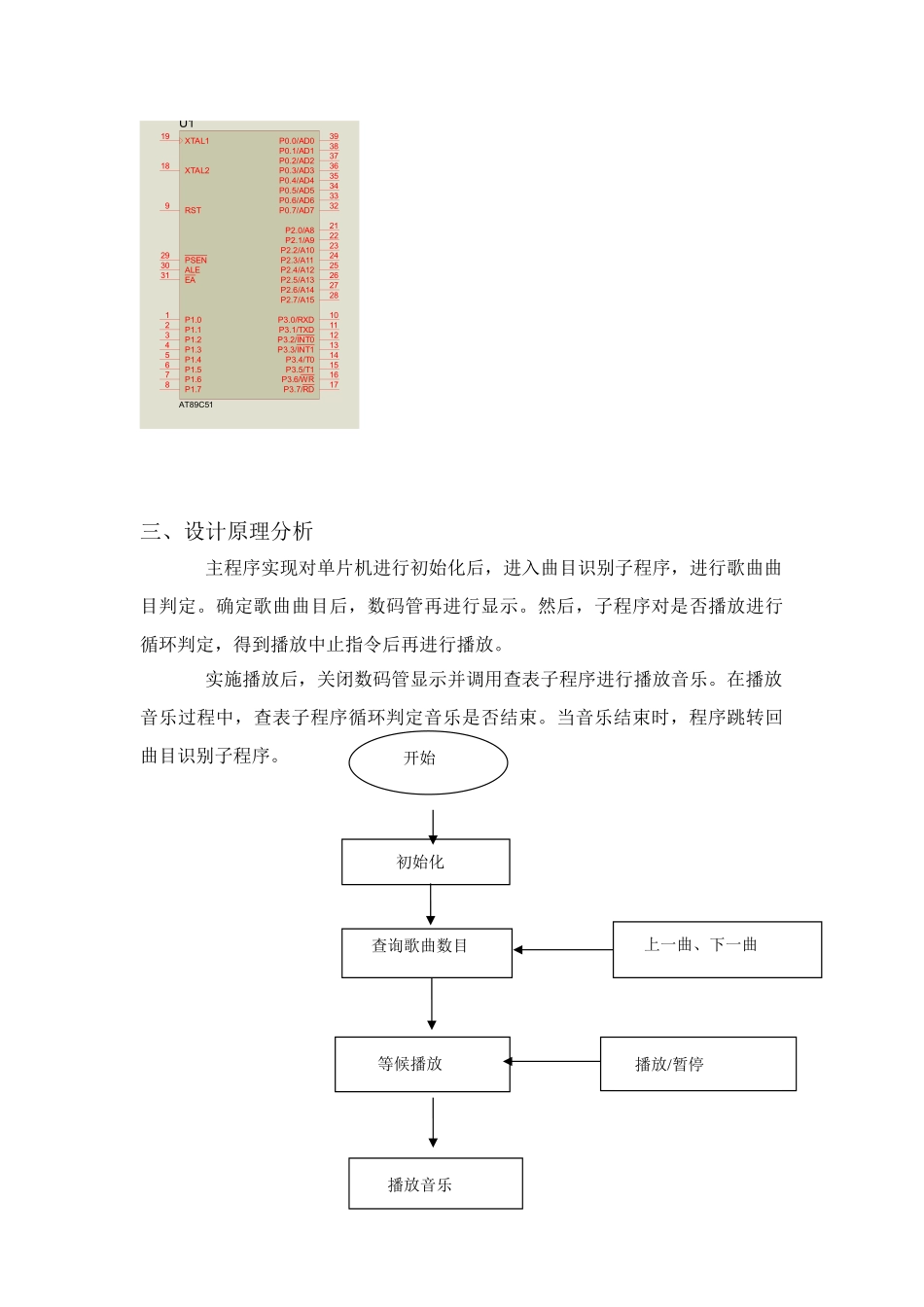

基于 AT89C51 单片机音乐播放器课程设计一、 设计任务和要求基于单片机音乐播放器可应用于 mp3，MP4，扩音器等很多方面，并可作为很多系统辅助功效，作为单片机关键硬件资源之一，利用定时器能够产生多种固定频率方波信号，也能够产生包含"Do"、"Re"、"Me"--等音阶在内多种频率声音。将各个音阶连接在一起，便可组成一支曲子或是演奏一段旋律。基于这个思想，我设计了一款特别"音乐播放器"，本播放器可实现播放、暂停、复位等功效。为了表现乐曲播放过程中动态效果，增加了 1 只 LED，作随机闪耀以指示旋律节奏。因为时间及条件限制，本设计实现了一个简单音乐播放器，其关键器件实行 AT89C51 单片机，本播放器含有电路简单，功效强大，易于拓展等特点。课程设计要求通常情况下，接通电源，自动播放音乐，功效包含：播放、暂停、上一首、下一首等功效。二、元器件清单及介绍89C51 单片机本设计使用是 ATMEL 企业生产 AT89C51 高性能 8 位单片机，片内含 8Kbytes 可反复擦写只读程序存放器和 256bytes 随机存取数据存放器，器件实行 ATMEL 企业高密度，非易失性存放技术生产，和标准 MCS—51 指令系统及 8051 产品引脚兼容，片内置 8 位中央处理器（CPU）和 Flash 存放单元，功效强大 AT89C52 单片机适合于很多较为复杂控制应用场所。图所表示：端口引脚复用功效 P3.0RXD（串行输入口）P3.1TXD（串行输出口）P3.2INT0（外部中止 0）P3.3INT1（外部中止 1）P3.4T0（定时器 0 外部输入）P3.5T1（定时器 1 外部输入）P3.6WR（外部数据存放器写选通）P3.7RD（外部数据存放器读选通）XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51 三、设计原理分析主程序实现对单片机进行初始化后，进入曲目识别子程序，进行歌曲曲目判定。确定歌曲曲目后，数码管再进行显示。然后，子程序对是否播放进行循环判定，得到播放中止指令后再进行播放。实施播放后，关闭数码管显示并调用查表子程序进行播放音乐。在播放音乐过程中，查表子程序循环判定音乐是否结束。当音乐结束时，程序跳转回曲目识别子程序。开始初始化 查询歌曲数目上...
