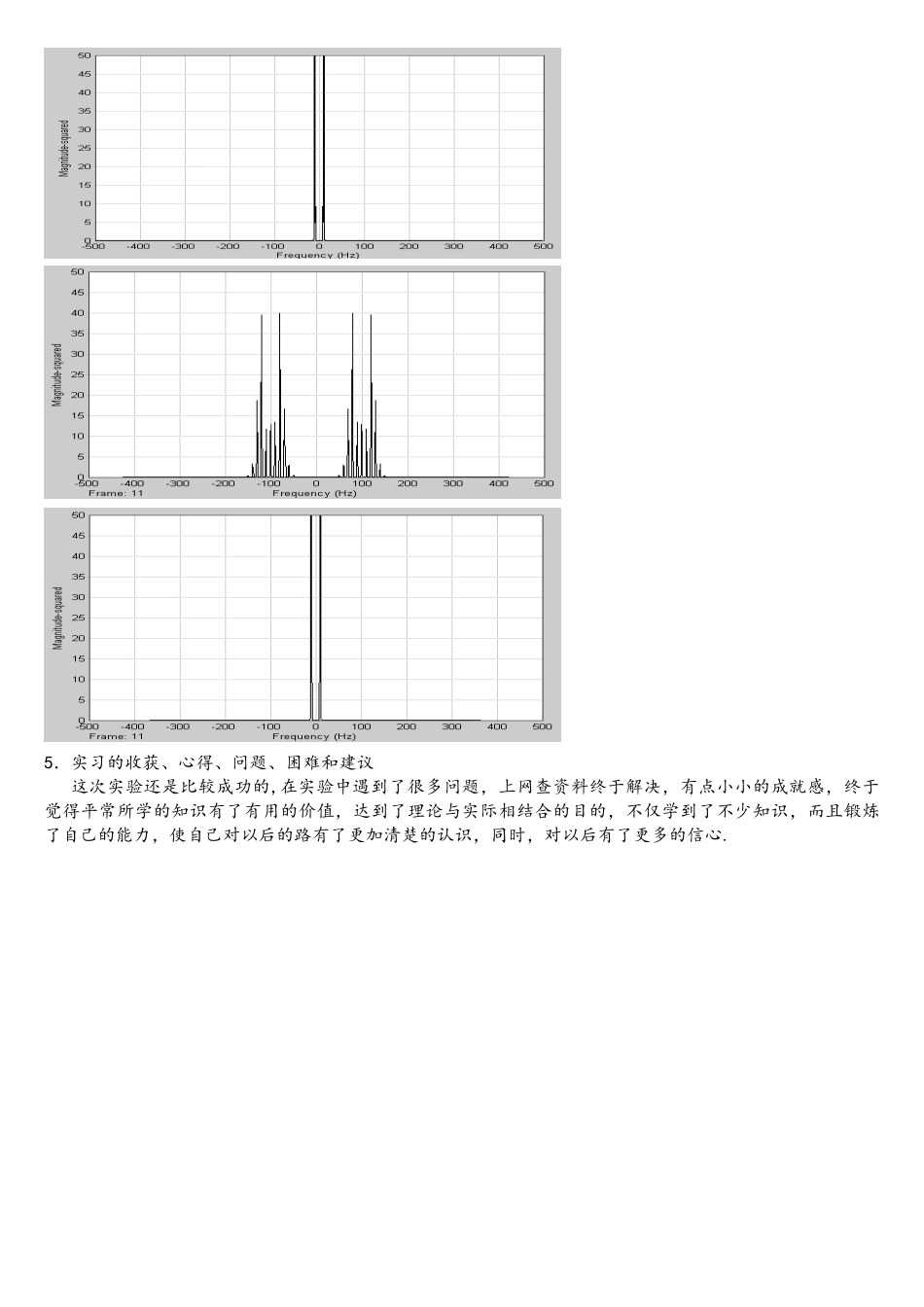

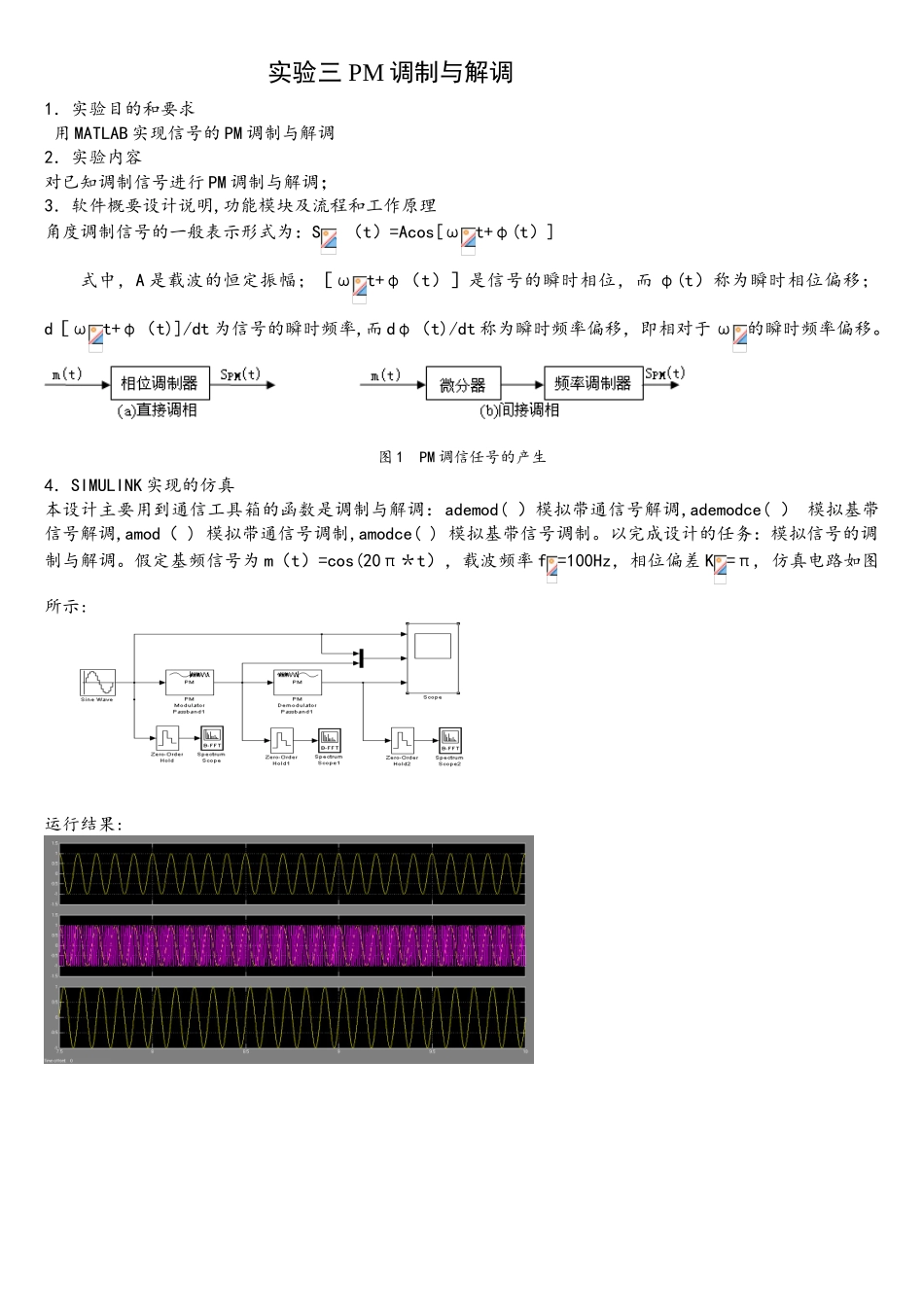

实验三 PM 调制与解调1．实验目的和要求用 MATLAB 实现信号的 PM 调制与解调2．实验内容对已知调制信号进行 PM 调制与解调；3．软件概要设计说明,功能模块及流程和工作原理角度调制信号的一般表示形式为：S （t）=Acos[ω t+φ(t）]式中，A 是载波的恒定振幅；［ω t+φ（t）］是信号的瞬时相位，而 φ(t）称为瞬时相位偏移；d［ω t+φ（t)]/dt 为信号的瞬时频率,而 dφ（t)/dt 称为瞬时频率偏移，即相对于 ω 的瞬时频率偏移。图 1 PM 调信任号的产生4．SIMULINK 实现的仿真本设计主要用到通信工具箱的函数是调制与解调：ademod( ）模拟带通信号解调,ademodce( ） 模拟基带信号解调,amod（ ) 模拟带通信号调制,amodce( ) 模拟基带信号调制。以完成设计的任务：模拟信号的调制与解调。假定基频信号为 m（t）=cos(20π＊t），载波频率 f =100Hz，相位偏差 K =π, 仿真电路如图所示:运行结果:5．实习的收获、心得、问题、困难和建议这次实验还是比较成功的,在实验中遇到了很多问题，上网查资料终于解决，有点小小的成就感，终于觉得平常所学的知识有了有用的价值，达到了理论与实际相结合的目的，不仅学到了不少知识，而且锻炼了自己的能力，使自己对以后的路有了更加清楚的认识，同时，对以后有了更多的信心.
