基于STM32的FSMC接口驱动TFT彩屏的设计方案

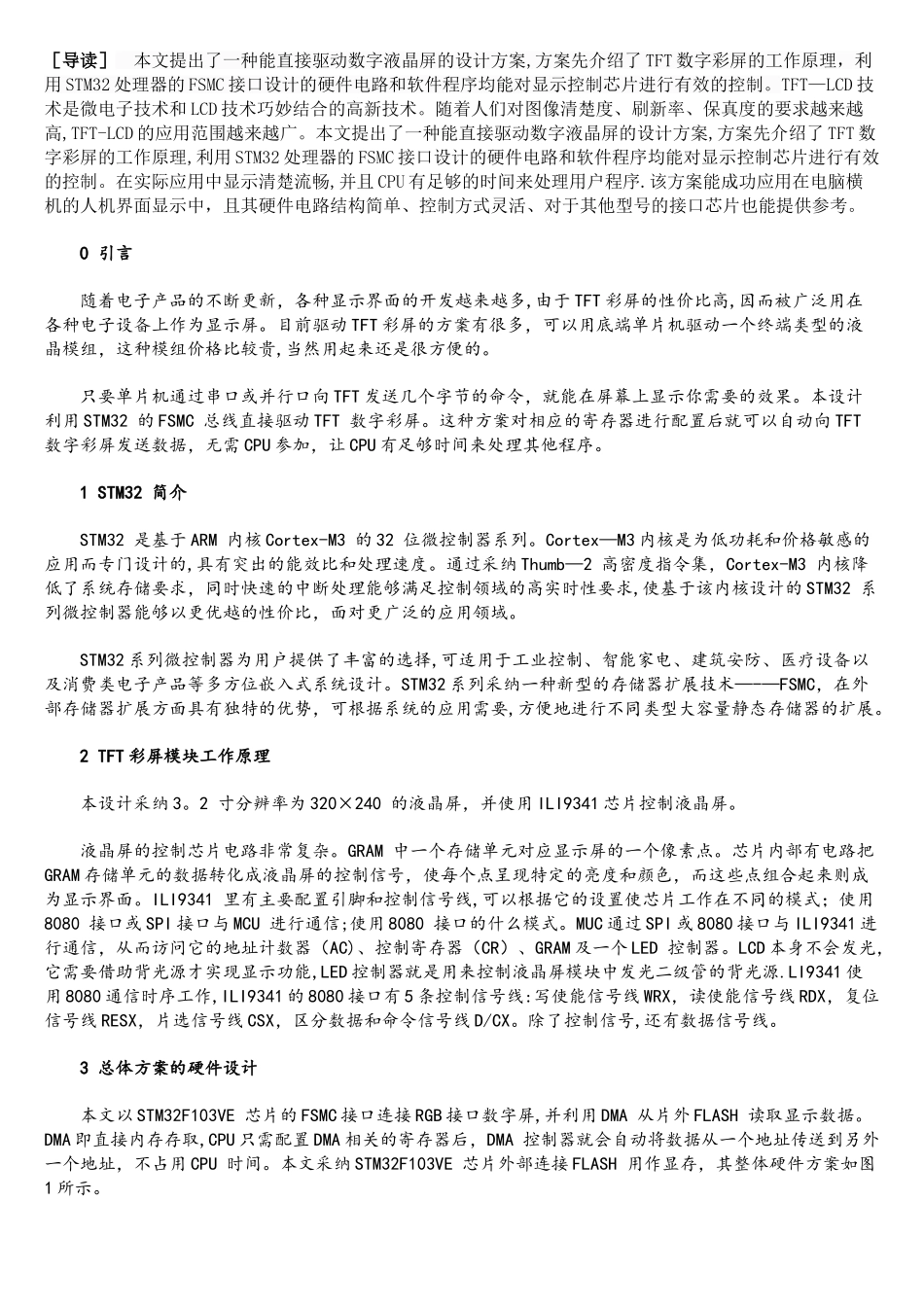

［导读］ 本文提出了一种能直接驱动数字液晶屏的设计方案,方案先介绍了 TFT 数字彩屏的工作原理，利用 STM32 处理器的 FSMC 接口设计的硬件电路和软件程序均能对显示控制芯片进行有效的控制。TFT—LCD 技术是微电子技术和 LCD 技术巧妙结合的高新技术。随着人们对图像清楚度、刷新率、保真度的要求越来越高,TFT-LCD 的应用范围越来越广。本文提出了一种能直接驱动数字液晶屏的设计方案,方案先介绍了 TFT 数字彩屏的工作原理,利用 STM32 处理器的 FSMC 接口设计的硬件电路和软件程序均能对显示控制芯片进行有效的控制。在实际应用中显示清楚流畅,并且 CPU 有足够的时间来处理用户程序.该方案能成功应用在电脑横机的人机界面显示中，且其硬件电路结构简单、控制方式灵活、对于其他型号的接口芯片也能提供参考。 0 引言 随着电子产品的不断更新，各种显示界面的开发越来越多,由于 TFT 彩屏的性价比高,因而被广泛用在各种电子设备上作为显示屏。目前驱动 TFT 彩屏的方案有很多，可以用底端单片机驱动一个终端类型的液晶模组，这种模组价格比较贵,当然用起来还是很方便的。 只要单片机通过串口或并行口向 TFT 发送几个字节的命令，就能在屏幕上显示你需要的效果。本设计利用 STM32 的 FSMC 总线直接驱动 TFT 数字彩屏。这种方案对相应的寄存器进行配置后就可以自动向 TFT数字彩屏发送数据，无需 CPU 参加，让 CPU 有足够时间来处理其他程序。 1 STM32 简介 STM32 是基于 ARM 内核 Cortex-M3 的 32 位微控制器系列。Cortex—M3 内核是为低功耗和价格敏感的应用而专门设计的,具有突出的能效比和处理速度。通过采纳 Thumb—2 高密度指令集，Cortex-M3 内核降低了系统存储要求，同时快速的中断处理能够满足控制领域的高实时性要求,使基于该内核设计的 STM32 系列微控制器能够以更优越的性价比，面对更广泛的应用领域。 STM32 系列微控制器为用户提供了丰富的选择,可适用于工业控制、智能家电、建筑安防、医疗设备以及消费类电子产品等多方位嵌入式系统设计。STM32 系列采纳一种新型的存储器扩展技术—-—FSMC，在外部存储器扩展方面具有独特的优势，可根据系统的应用需要,方便地进行不同类型大容量静态存储器的扩展。 2 TFT 彩屏模块工作原理 本设计采纳 3。2 寸分辨率为 320×240 的液晶屏，并使用 ILI9341 芯片控制液晶屏。 液晶屏的控制芯片电路非常复杂。GRAM 中一个存储单元...
