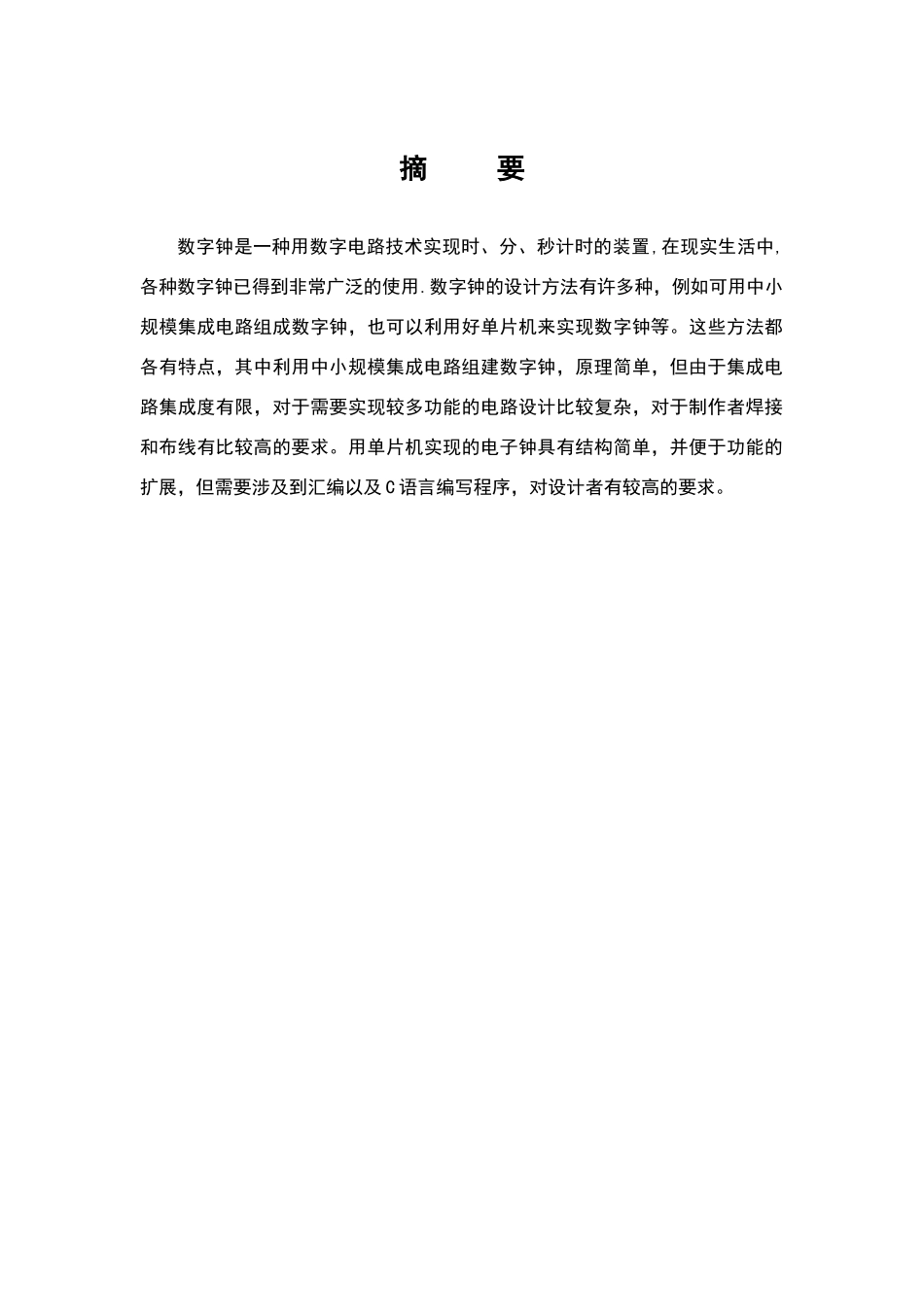

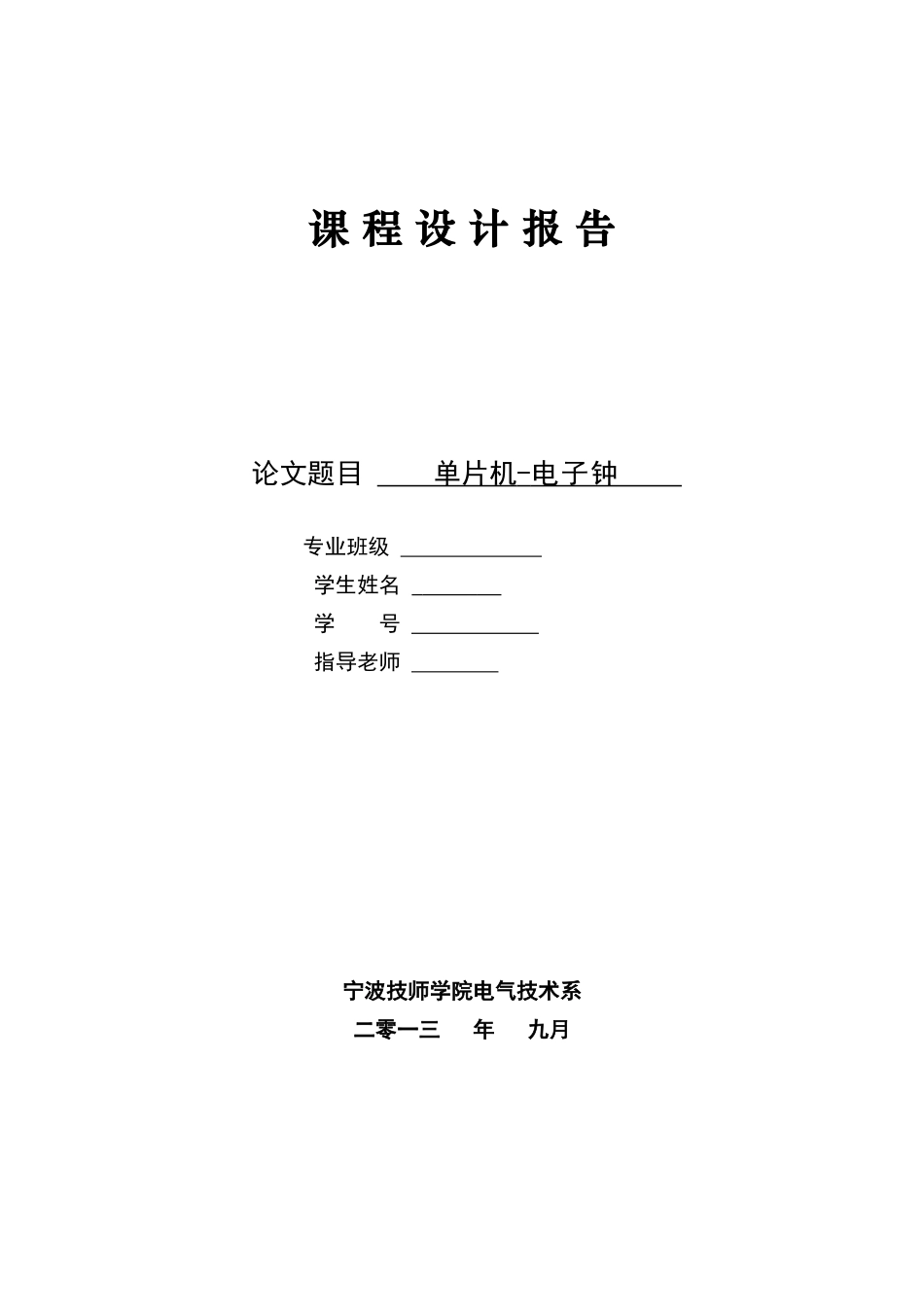

课 程 设 计 报 告论文题目 单片机 - 电子钟 专业班级 学生姓名 学 号 指导老师 宁波技师学院电气技术系二零一三 年 九月摘 要数字钟是一种用数字电路技术实现时、分、秒计时的装置,在现实生活中,各种数字钟已得到非常广泛的使用.数字钟的设计方法有许多种，例如可用中小规模集成电路组成数字钟，也可以利用好单片机来实现数字钟等。这些方法都各有特点，其中利用中小规模集成电路组建数字钟，原理简单，但由于集成电路集成度有限，对于需要实现较多功能的电路设计比较复杂，对于制作者焊接和布线有比较高的要求。用单片机实现的电子钟具有结构简单，并便于功能的扩展，但需要涉及到汇编以及 C 语言编写程序，对设计者有较高的要求。1 引 言数字钟是采纳数字电路实现对时、分、秒，数字显示的计时装置广泛用于个人家庭，车站，码头，办公室等公共场所，成为人民日常生活中不可少的必须品，由于数字集成电路的进展和石英振荡器的广泛应用，使得数字钟的精度远远超过老式钟表，钟表的数字化给 人们生活带来极大的方便，而且大大地扩展了钟表原先的报时功能。比如定时自动报警校时自动打铃，自动启闭路灯等，所有这些，都是以钟表数字化为基础的。因此，讨论数字钟及扩大其应用有着非常现实的意义。2.总体设计方案 系统设计方案本次设计的题目是可以正常的显示时、分、秒。本系统利用单片机实现具有计时、校时等功能的数字时钟，是以单片机 AT89C51 为核心元件，同时采纳四位一体数码管动态显示“时”、“分”、“秒”的现代计时装置。它具有显示直观，校时功能等特点，利用单片机实现的数字时钟具有编程灵活，便于功能的扩充等优点。本次设计可分为两部分：硬件部分、软件部分。硬件部分包括：AT89C51单片机四位一体显示器。主要由AT89C51单片机、显示输出电路、按钮输入电路等几大部分组成。具体说来，系统智能控制部分由单片机及其相关的外围电路组成，外围电路包括复位电路、数字钟电路、键盘设计。利用单片机将复位电路、显示电路等正确的连接在一起，并通过单片机的编程来实现本次设计任务中的要求。 结构框图3 硬件设计 时钟电路89C51 片内没有一个由反向放大器所构成的震荡电路，XTAL1 和XTAL2 分别是振荡电路的输入端和输出端。内部方式时钟电路只要在 XTAL1 和 XTAL2 引脚上外接定时元件，内部振荡电路就能产生自激震荡，晶体频率可以在到 12MHZ 之间，电容值在 5PF 到 30PF 之间，电容可起频率微...
