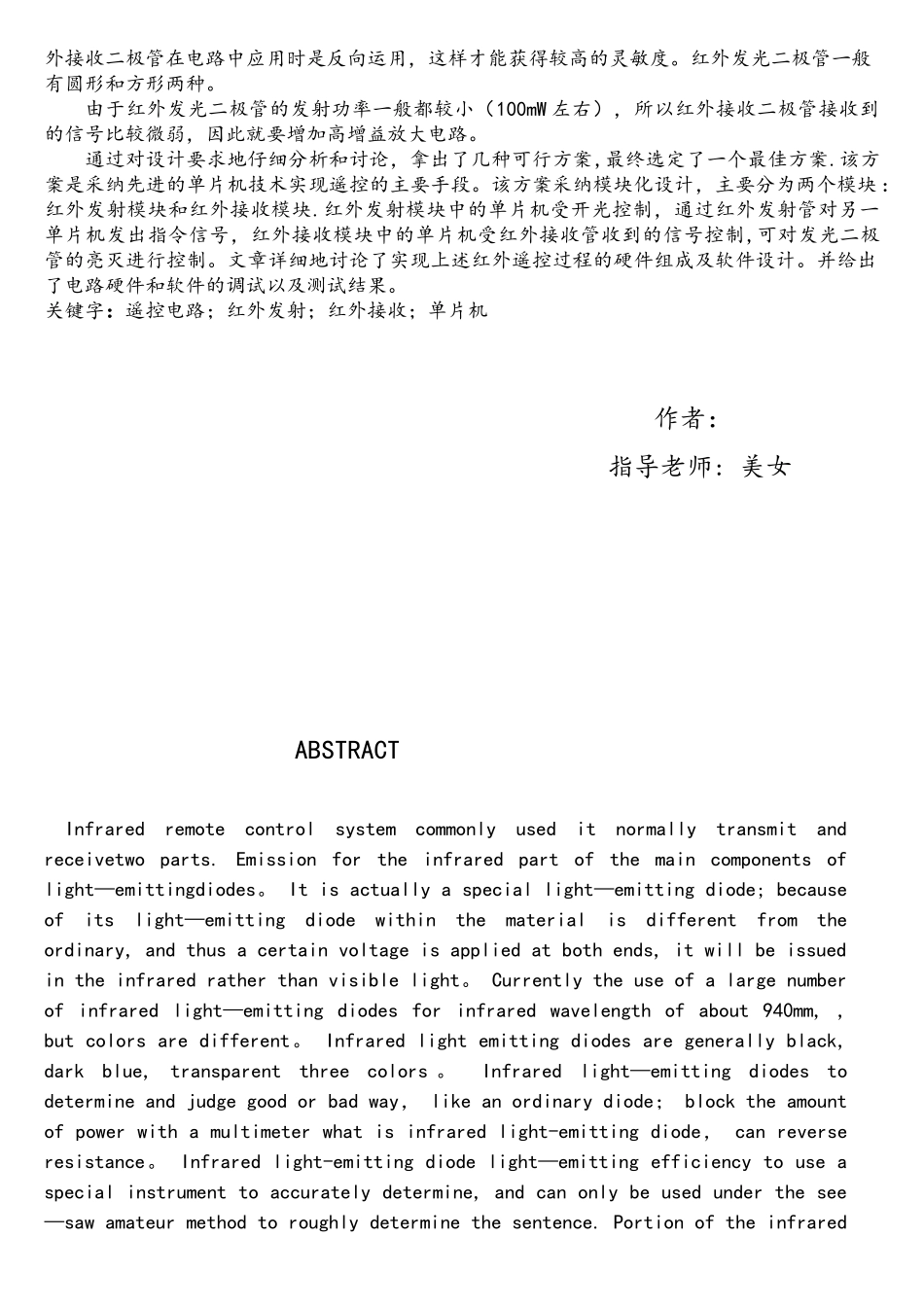

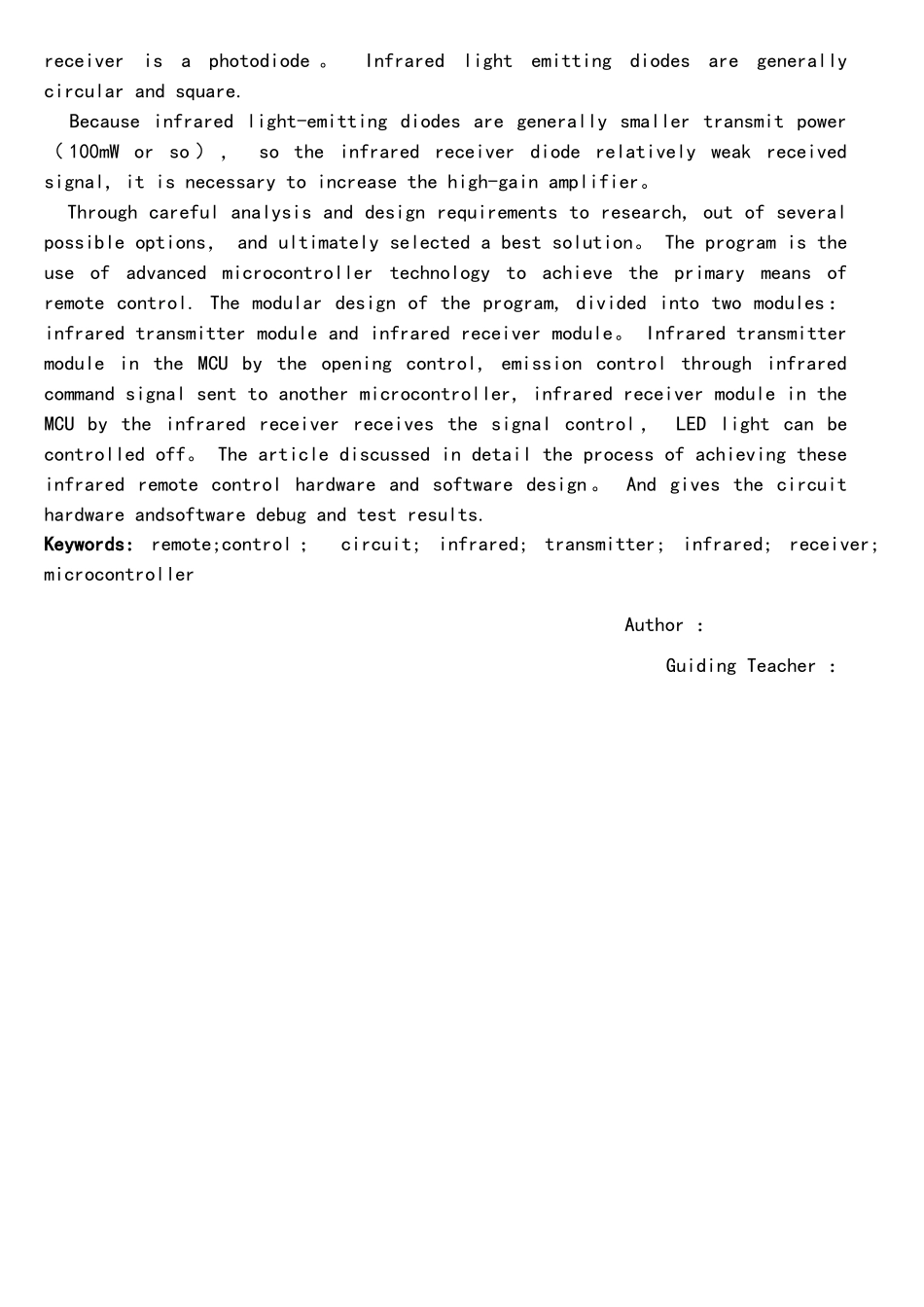

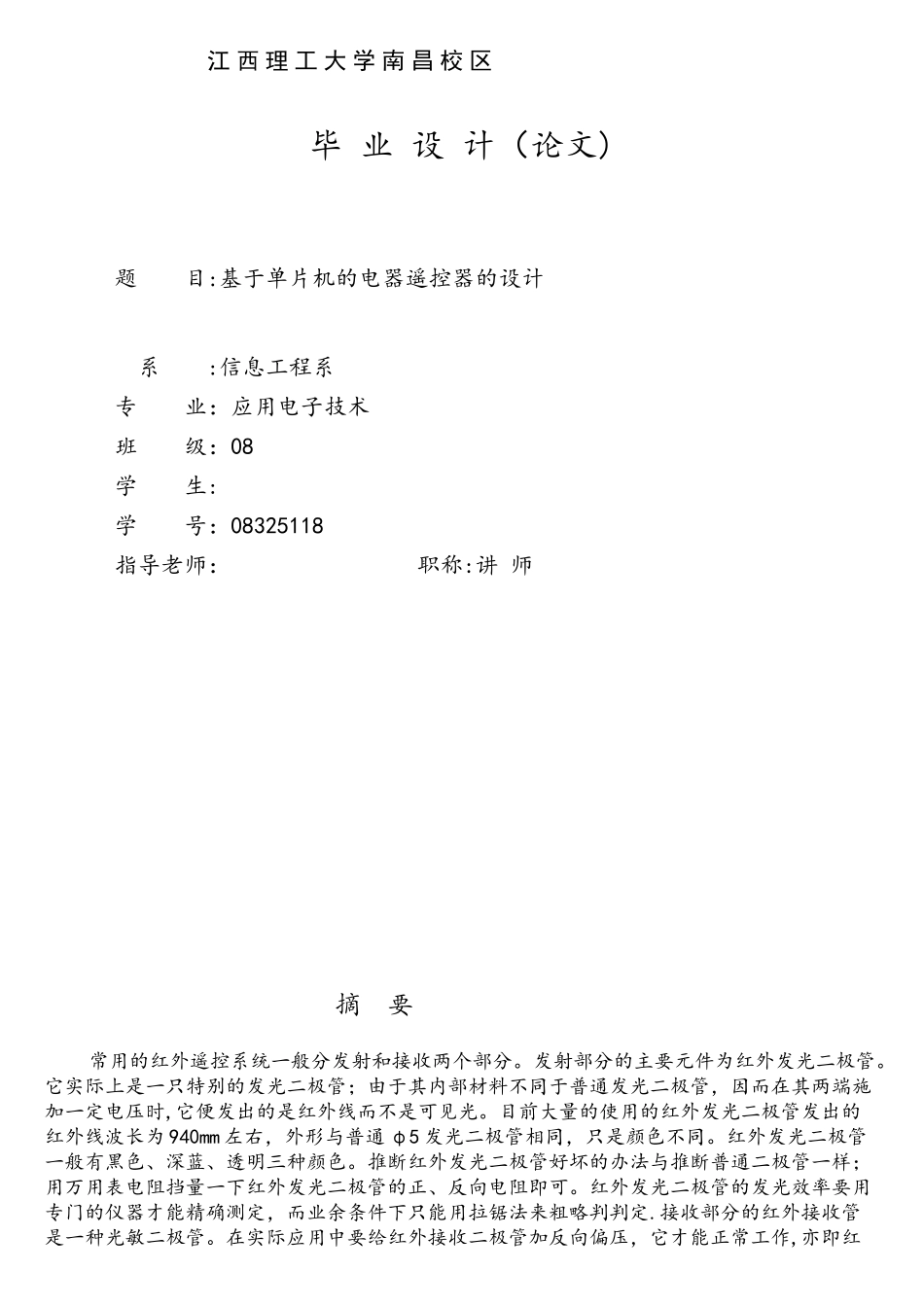

江 西 理 工 大 学 南 昌 校 区毕 业 设 计（论文)题 目:基于单片机的电器遥控器的设计系 :信息工程系专 业：应用电子技术班 级：08学 生:学 号：08325118指导老师： 职称:讲 师摘 要 常用的红外遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一只特别的发光二极管；由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时,它便发出的是红外线而不是可见光。目前大量的使用的红外发光二极管发出的红外线波长为 940mm 左右，外形与普通 φ5 发光二极管相同，只是颜色不同。红外发光二极管一般有黑色、深蓝、透明三种颜色。推断红外发光二极管好坏的办法与推断普通二极管一样；用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉锯法来粗略判判定.接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外接收二极管加反向偏压，它才能正常工作,亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外发光二极管一般有圆形和方形两种。由于红外发光二极管的发射功率一般都较小（100mW 左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。通过对设计要求地仔细分析和讨论，拿出了几种可行方案,最终选定了一个最佳方案.该方案是采纳先进的单片机技术实现遥控的主要手段。该方案采纳模块化设计，主要分为两个模块 ：红外发射模块和红外接收模块.红外发射模块中的单片机受开光控制，通过红外发射管对另一单片机发出指令信号，红外接收模块中的单片机受红外接收管收到的信号控制,可对发光二极管的亮灭进行控制。文章详细地讨论了实现上述红外遥控过程的硬件组成及软件设计。并给出了电路硬件和软件的调试以及测试结果。关键字：遥控电路；红外发射；红外接收；单片机 作者： 指导老师: 美女 ABSTRACT Infrared remote control system commonly used it normally transmit and receivetwo parts. Emission for the infrared part of the main components of light—emittingdiodes。 It is actually a special light—emitting diode; because of its light—emitting diode within the material is different from the ordinary, and thus a certain voltage is applied at b...
