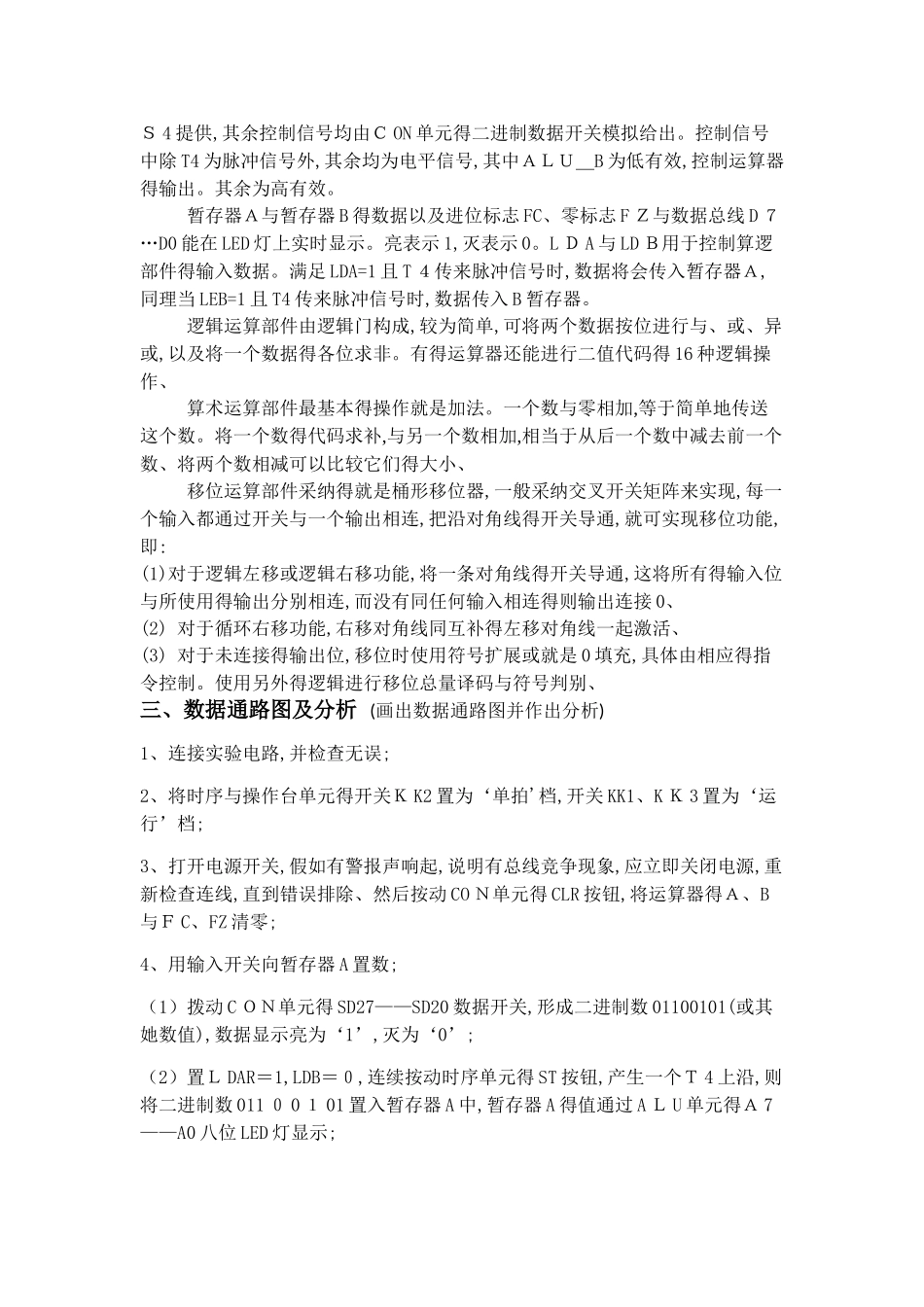

计算机科学与技术系 实 验 报 告专业名称 计算机科学与技术 课程名称 计算机组成原理 项目名称 基本运算器实验 班 级 学 号 姓 名 同组人员 实验日期 一、实验目得与要求实验目得(1)了解运算器得组成结构(2)掌握运算器得工作原理实验要求(1)实验之前,应仔细准备,写出实验步骤与具体设计内容,否则实验效率会很低,一次实验时间根本无法完成实验任务;(2)应在实验前掌握所以控制信号得作用,写出实验预习报告并带入实验室;(3)实验过程中,应仔细进行实验操作,既不要因为粗心造成短路等事故而损坏设备,又要自习思考实验有关内容;(4)实验之后,应仔细思考总结,写出实验报告,包括实验步骤与具体实验结果,遇到得问题与分析与解决思路、还应写出自己得心得体会,也可以对教学实验提出新得建议等、实验报告要上交老师。 二、实验逻辑原理图与分析画实验逻辑原理图逻辑原理图分析上图为运算器原理图。如图所示运算器内部含有三个独立运算部件,分别为算术、逻辑与移位运算部件,要处理得数据存于暂存器Ａ与暂存器 B,三个部件同时接受来自 A 与Ｂ得数据(有些处理器体系结构把移位运算器放于算术与逻辑运算部件之前,如Ａ RM),各部件对操作数进行何种运算由控制信号 S ３…S0与 CN 来决定(三选一开关),任何时候,多路选择开关只选择三部件中一个部件得结果作为 AL Ｕ得输出。假如就是影响进位得运算,还将置进位标志 FC,在运算结果输出前,置 AL Ｕ零标志 FZ。Ａ LU 中所有模块集成在一片 C ＰＬ D 中。ＡＬ U 得输入与输出通过三态门 74LS24 ５连到 CPU 内总线上,另外还有指示灯标明进位标志 FC 与零标志 FZ、图中除 T4 与Ｃ L Ｒ,其余信号均来自于 ALU单元得排线座,实验箱中所有单元得 T1、Ｔ 2、T3、T4 都连接至控制总线单元得T1、Ｔ 2、T ３、T ４,CLR 都连接至 CON 单元得 C ＬＲ按钮、T4 由时序单元得ＴＳ 4 提供,其余控制信号均由Ｃ ON 单元得二进制数据开关模拟给出。控制信号中除 T4 为脉冲信号外,其余均为电平信号,其中ＡＬＵ＿B 为低有效,控制运算器得输出。其余为高有效。 暂存器Ａ与暂存器 B 得数据以及进位标志 FC、零标志 F Ｚ与数据总线 D ７…D0 能在 LED 灯上实时显示。亮表示 1,灭表示 0。L Ｄ A 与 LD Ｂ用于控制算逻部件得输入数据。满足 LDA=1 且 T ４传来脉冲信号时,数据将会传入暂存器Ａ,同理当 LEB=1 且 T4 传来脉冲信号时,数据传入 B 暂...
