复杂地质大直径超长钻孔灌注桩施工与控制VIP专享

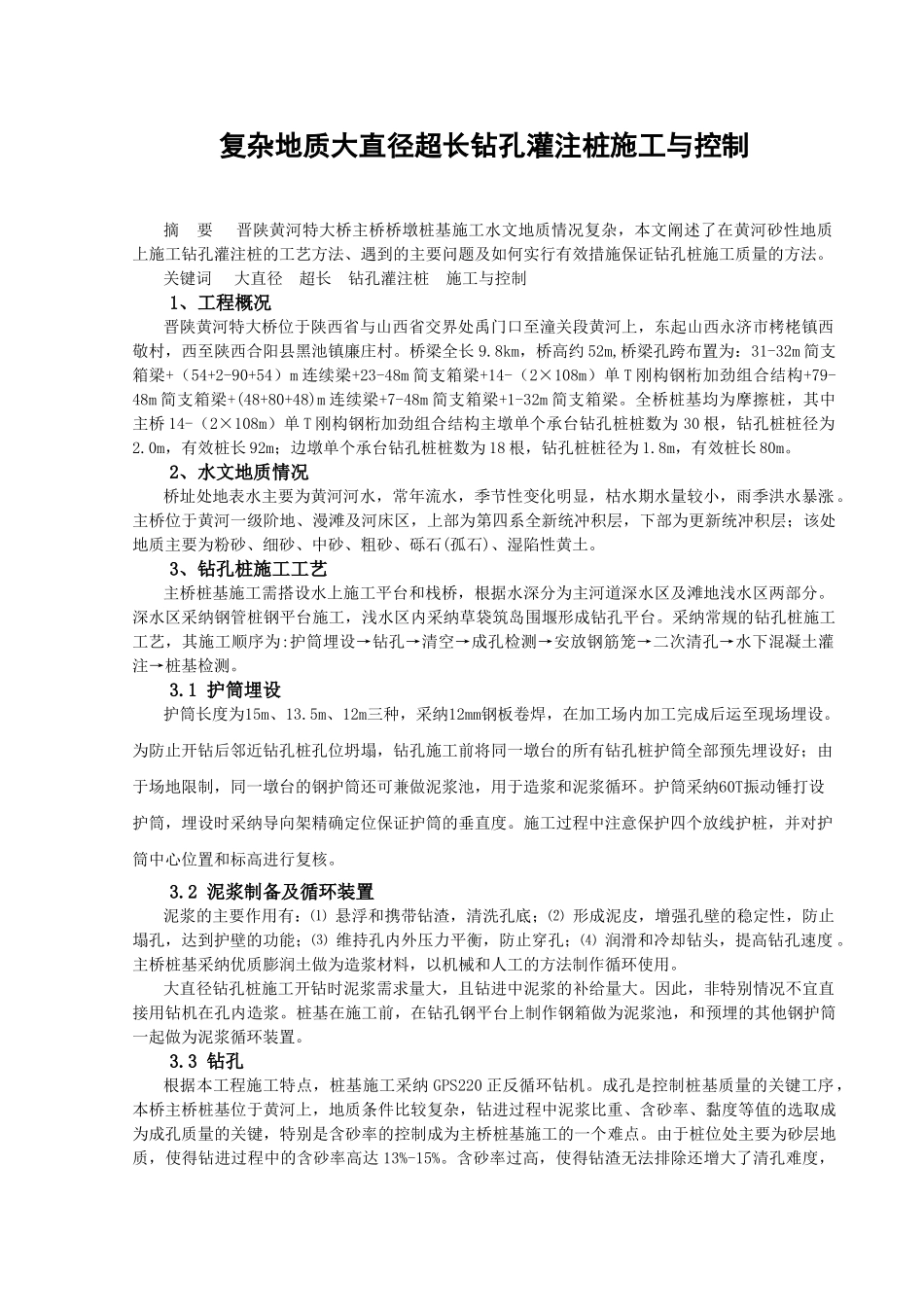

复杂地质大直径超长钻孔灌注桩施工与控制摘 要 晋陕黄河特大桥主桥桥墩桩基施工水文地质情况复杂，本文阐述了在黄河砂性地质上施工钻孔灌注桩的工艺方法、遇到的主要问题及如何实行有效措施保证钻孔桩施工质量的方法。关键词 大直径 超长 钻孔灌注桩 施工与控制1、工程概况晋陕黄河特大桥位于陕西省与山西省交界处禹门口至潼关段黄河上，东起山西永济市栲栳镇西敬村，西至陕西合阳县黑池镇廉庄村。桥梁全长 9.8km，桥高约 52m,桥梁孔跨布置为：31-32m 简支箱梁+（54+2-90+54）m 连续梁+23-48m 简支箱梁+14-（2×108m）单 T 刚构钢桁加劲组合结构+79-48m 简支箱梁+(48+80+48)m 连续梁+7-48m 简支箱梁+1-32m 简支箱梁。全桥桩基均为摩擦桩，其中主桥 14-（2×108m）单 T 刚构钢桁加劲组合结构主墩单个承台钻孔桩桩数为 30 根，钻孔桩桩径为2.0m，有效桩长 92m；边墩单个承台钻孔桩桩数为 18 根，钻孔桩桩径为 1.8m，有效桩长 80m。2、水文地质情况桥址处地表水主要为黄河河水，常年流水，季节性变化明显，枯水期水量较小，雨季洪水暴涨。主桥位于黄河一级阶地、漫滩及河床区，上部为第四系全新统冲积层，下部为更新统冲积层；该处地质主要为粉砂、细砂、中砂、粗砂、砾石(孤石)、湿陷性黄土。3、钻孔桩施工工艺主桥桩基施工需搭设水上施工平台和栈桥，根据水深分为主河道深水区及滩地浅水区两部分。深水区采纳钢管桩钢平台施工，浅水区内采纳草袋筑岛围堰形成钻孔平台。采纳常规的钻孔桩施工工艺，其施工顺序为:护筒埋设→钻孔→清空→成孔检测→安放钢筋笼→二次清孔→水下混凝土灌注→桩基检测。3.1 护筒埋设护筒长度为15m、13.5m、12m三种，采纳12mm钢板卷焊，在加工场内加工完成后运至现场埋设。为防止开钻后邻近钻孔桩孔位坍塌，钻孔施工前将同一墩台的所有钻孔桩护筒全部预先埋设好；由于场地限制，同一墩台的钢护筒还可兼做泥浆池，用于造浆和泥浆循环。护筒采纳60T振动锤打设护筒，埋设时采纳导向架精确定位保证护筒的垂直度。施工过程中注意保护四个放线护桩，并对护筒中心位置和标高进行复核。3.2 泥浆制备及循环装置泥浆的主要作用有：⑴ 悬浮和携带钻渣，清洗孔底；⑵ 形成泥皮，增强孔壁的稳定性，防止塌孔，达到护壁的功能；⑶ 维持孔内外压力平衡，防止穿孔；⑷ 润滑和冷却钻头，提高钻孔速度 。主桥桩基采纳优质膨润土做为造浆材料，以机械和人工的方法制作循环使用。大直径钻孔桩施工开钻时泥浆...
