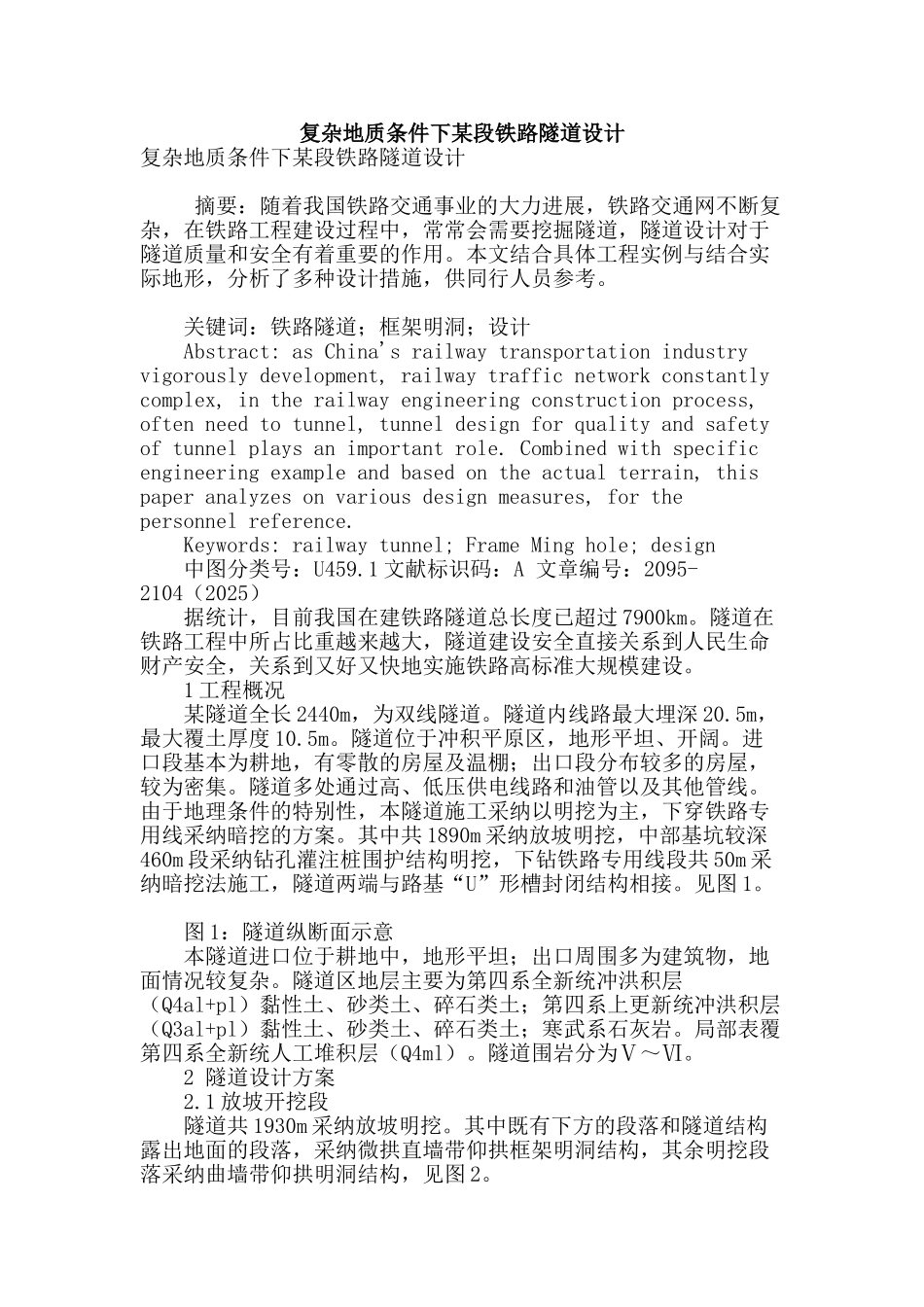

复杂地质条件下某段铁路隧道设计

复杂地质条件下某段铁路隧道设计复杂地质条件下某段铁路隧道设计 摘要：随着我国铁路交通事业的大力进展，铁路交通网不断复杂，在铁路工程建设过程中，常常会需要挖掘隧道，隧道设计对于隧道质量和安全有着重要的作用。本文结合具体工程实例与结合实际地形，分析了多种设计措施，供同行人员参考。 关键词：铁路隧道；框架明洞；设计 Abstract: as China's railway transportation industry vigorously development, railway traffic network constantly complex, in the railway engineering construction process, often need to tunnel, tunnel design for quality and safety of tunnel plays an important role. Combined with specific engineering example and based on the actual terrain, this paper analyzes on various design measures, for the personnel reference. Keywords: railway tunnel; Frame Ming hole; design 中图分类号：U459.1 文献标识码：A 文章编号：2095-2104（2025） 据统计，目前我国在建铁路隧道总长度已超过 7900km。隧道在铁路工程中所占比重越来越大，隧道建设安全直接关系到人民生命财产安全，关系到又好又快地实施铁路高标准大规模建设。 1 工程概况 某隧道全长 2440m，为双线隧道。隧道内线路最大埋深 20.5m，最大覆土厚度 10.5m。隧道位于冲积平原区，地形平坦、开阔。进口段基本为耕地，有零散的房屋及温棚；出口段分布较多的房屋，较为密集。隧道多处通过高、低压供电线路和油管以及其他管线。由于地理条件的特别性，本隧道施工采纳以明挖为主，下穿铁路专用线采纳暗挖的方案。其中共 1890m 采纳放坡明挖，中部基坑较深460m 段采纳钻孔灌注桩围护结构明挖，下钻铁路专用线段共 50m 采纳暗挖法施工，隧道两端与路基“U”形槽封闭结构相接。见图 1。 图 1：隧道纵断面示意 本隧道进口位于耕地中，地形平坦；出口周围多为建筑物，地面情况较复杂。隧道区地层主要为第四系全新统冲洪积层（Q4al+pl）黏性土、砂类土、碎石类土；第四系上更新统冲洪积层（Q3al+pl）黏性土、砂类土、碎石类土；寒武系石灰岩。局部表覆第四系全新统人工堆积层（Q4ml）。隧道围岩分为Ⅴ～Ⅵ。 2 隧道设计方案 2.1 放坡开挖段 隧道共 1930m 采纳放坡明挖。其中既有下方的段落和隧道结构露出地面的段落，采纳微拱直墙带仰拱框架明洞...
