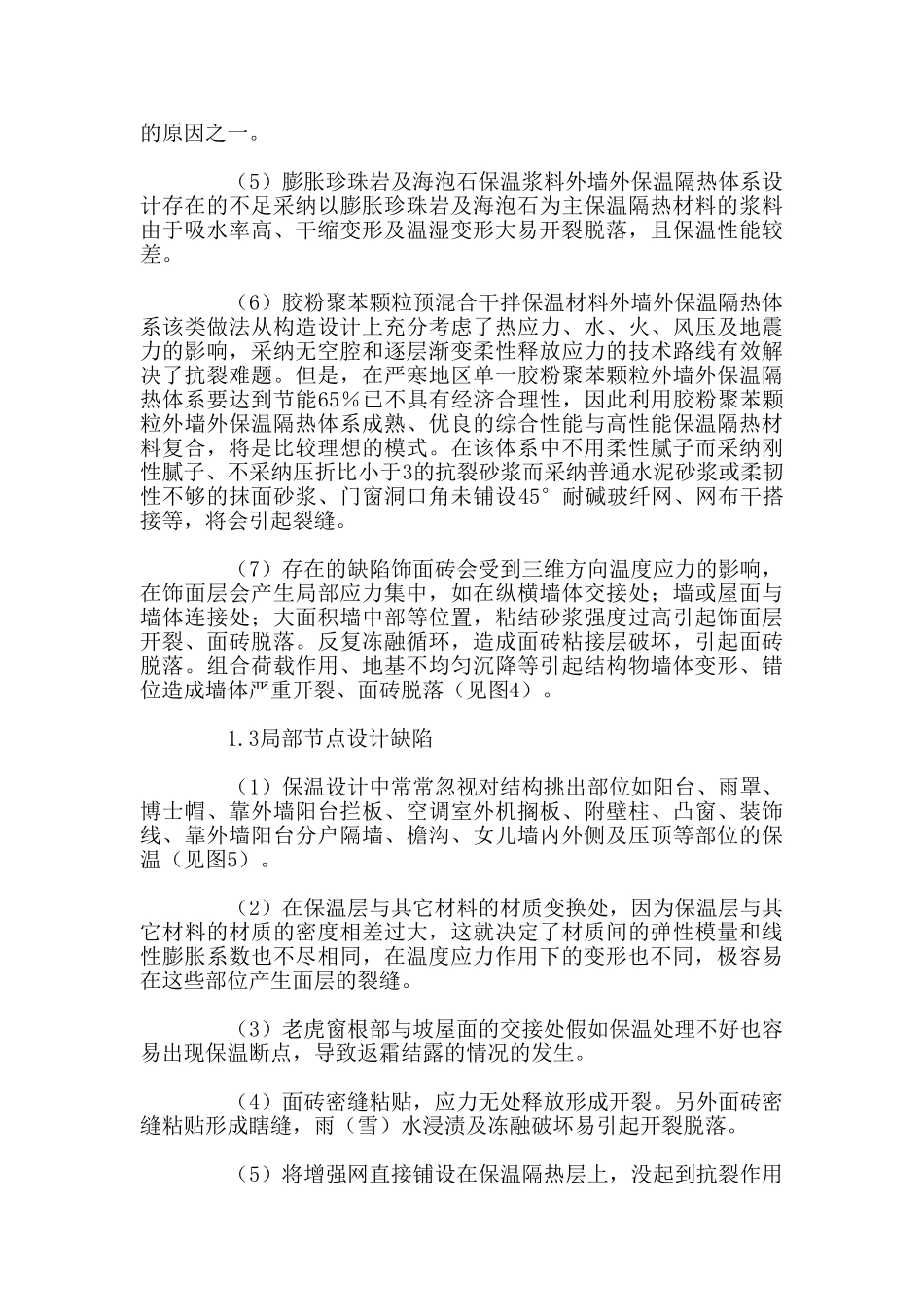

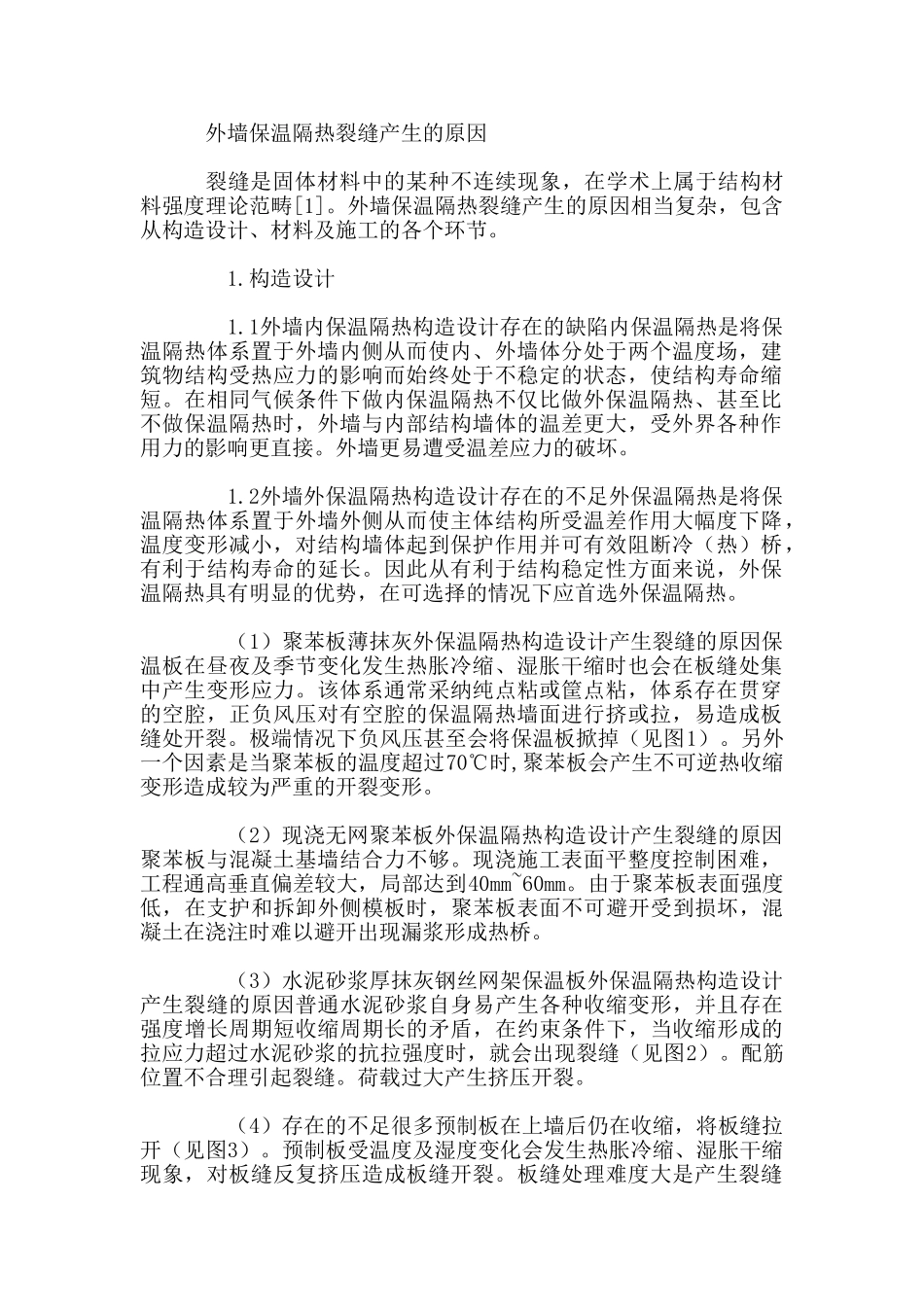

外墙保温隔热裂缝产生的原因 裂缝是固体材料中的某种不连续现象，在学术上属于结构材料强度理论范畴[1]。外墙保温隔热裂缝产生的原因相当复杂，包含从构造设计、材料及施工的各个环节。 1.构造设计 1.1外墙内保温隔热构造设计存在的缺陷内保温隔热是将保温隔热体系置于外墙内侧从而使内、外墙体分处于两个温度场，建筑物结构受热应力的影响而始终处于不稳定的状态，使结构寿命缩短。在相同气候条件下做内保温隔热不仅比做外保温隔热、甚至比不做保温隔热时，外墙与内部结构墙体的温差更大，受外界各种作用力的影响更直接。外墙更易遭受温差应力的破坏。 1.2外墙外保温隔热构造设计存在的不足外保温隔热是将保温隔热体系置于外墙外侧从而使主体结构所受温差作用大幅度下降，温度变形减小，对结构墙体起到保护作用并可有效阻断冷（热）桥，有利于结构寿命的延长。因此从有利于结构稳定性方面来说，外保温隔热具有明显的优势，在可选择的情况下应首选外保温隔热。 （1）聚苯板薄抹灰外保温隔热构造设计产生裂缝的原因保温板在昼夜及季节变化发生热胀冷缩、湿胀干缩时也会在板缝处集中产生变形应力。该体系通常采纳纯点粘或筐点粘，体系存在贯穿的空腔，正负风压对有空腔的保温隔热墙面进行挤或拉，易造成板缝处开裂。极端情况下负风压甚至会将保温板掀掉（见图1）。另外一个因素是当聚苯板的温度超过70℃时,聚苯板会产生不可逆热收缩变形造成较为严重的开裂变形。 （2）现浇无网聚苯板外保温隔热构造设计产生裂缝的原因聚苯板与混凝土基墙结合力不够。现浇施工表面平整度控制困难，工程通高垂直偏差较大，局部达到40mm~60mm。由于聚苯板表面强度低，在支护和拆卸外侧模板时，聚苯板表面不可避开受到损坏，混凝土在浇注时难以避开出现漏浆形成热桥。 （3）水泥砂浆厚抹灰钢丝网架保温板外保温隔热构造设计产生裂缝的原因普通水泥砂浆自身易产生各种收缩变形，并且存在强度增长周期短收缩周期长的矛盾，在约束条件下，当收缩形成的拉应力超过水泥砂浆的抗拉强度时，就会出现裂缝（见图2）。配筋位置不合理引起裂缝。荷载过大产生挤压开裂。 （4）存在的不足很多预制板在上墙后仍在收缩，将板缝拉开（见图3）。预制板受温度及湿度变化会发生热胀冷缩、湿胀干缩现象，对板缝反复挤压造成板缝开裂。板缝处理难度大是产生裂缝的原因之一。 （5）膨胀珍珠岩及海泡石保温浆料外墙外保温隔热体系设计存在的不足采纳以膨胀珍珠岩及海泡石为主保温隔热材...
