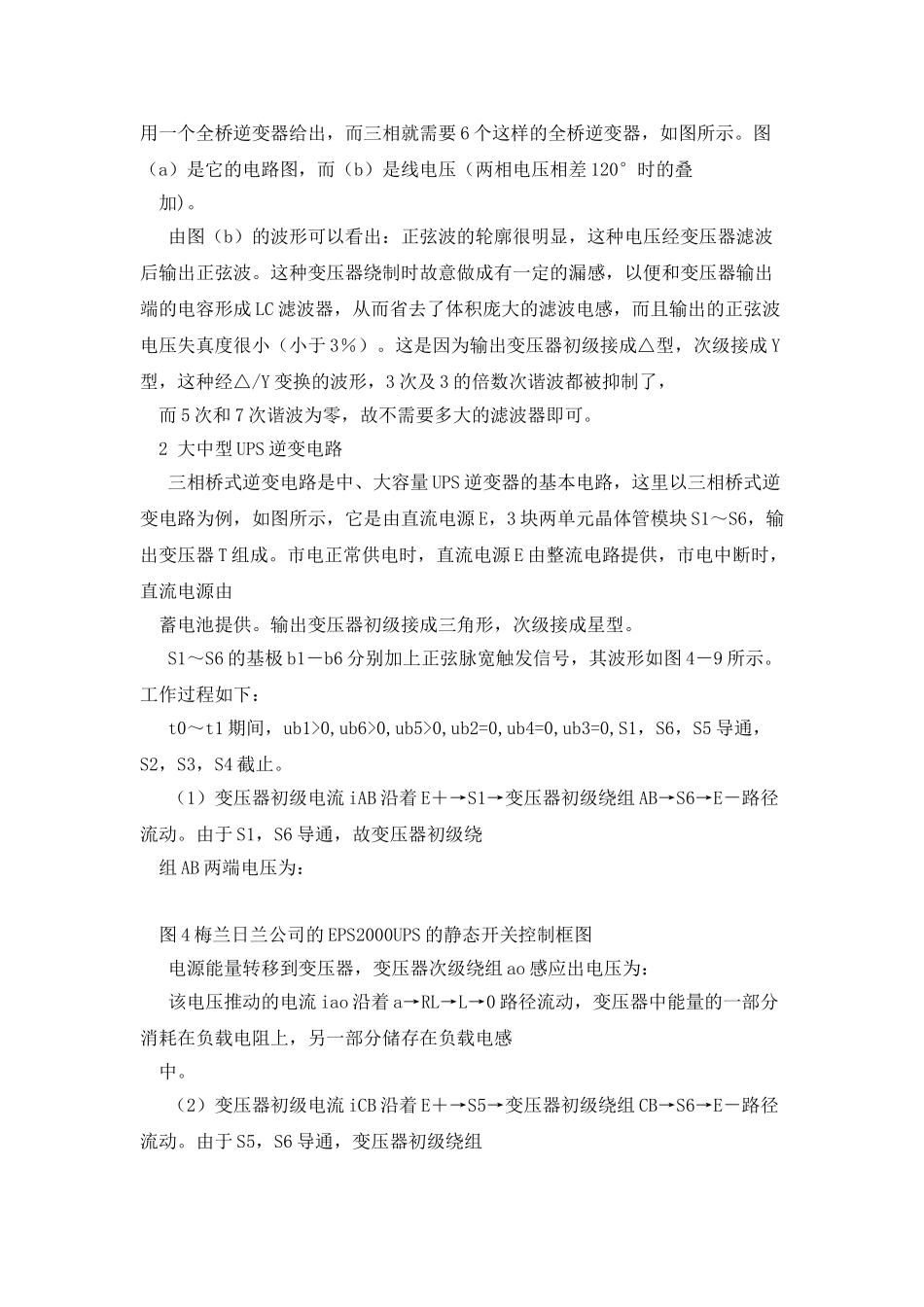

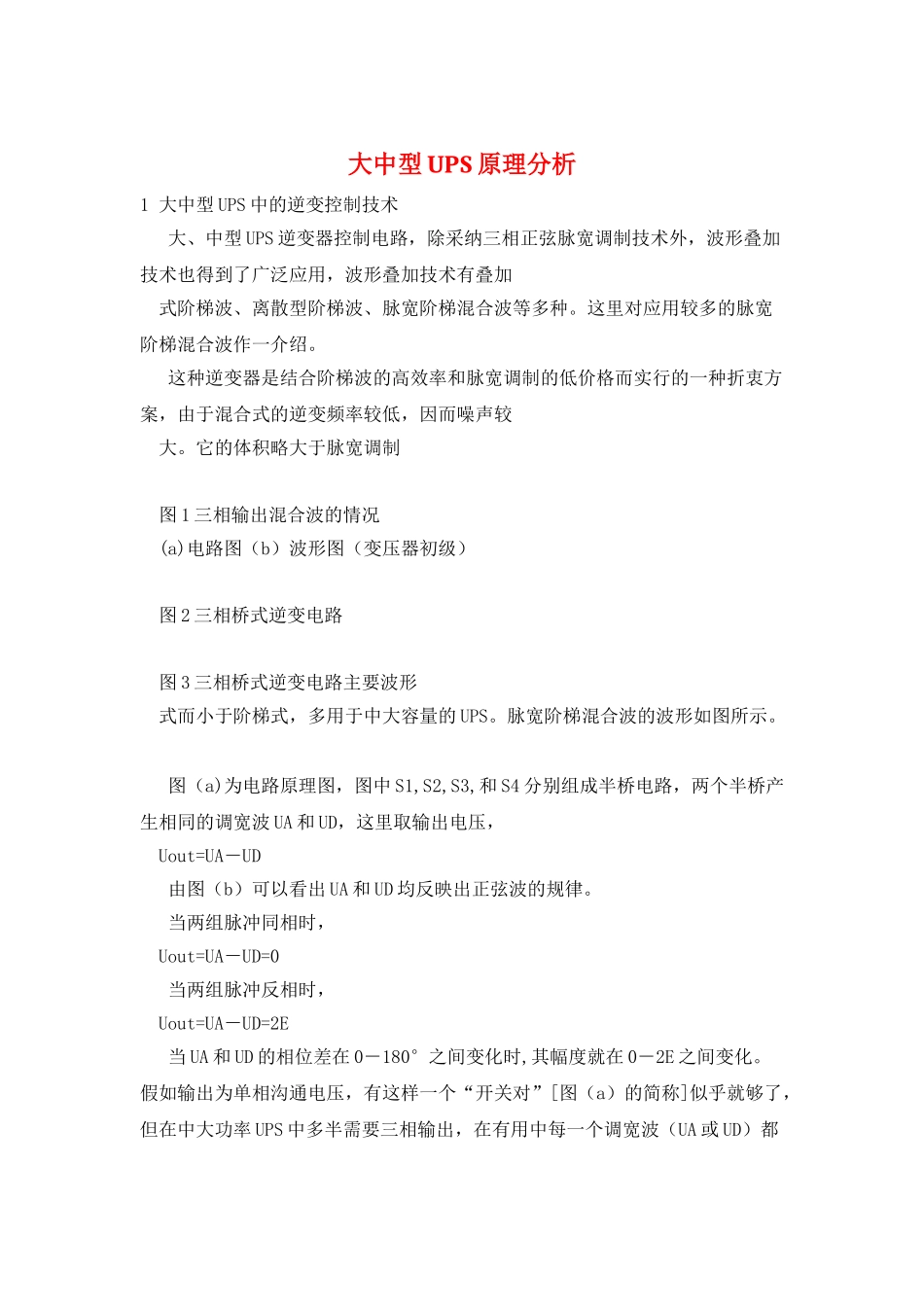

大中型 UPS 原理分析1 大中型 UPS 中的逆变控制技术 大、中型 UPS 逆变器控制电路，除采纳三相正弦脉宽调制技术外，波形叠加技术也得到了广泛应用，波形叠加技术有叠加 式阶梯波、离散型阶梯波、脉宽阶梯混合波等多种。这里对应用较多的脉宽阶梯混合波作一介绍。 这种逆变器是结合阶梯波的高效率和脉宽调制的低价格而实行的一种折衷方案，由于混合式的逆变频率较低，因而噪声较 大。它的体积略大于脉宽调制 图 1 三相输出混合波的情况 (a)电路图（b）波形图（变压器初级） 图 2 三相桥式逆变电路 图 3 三相桥式逆变电路主要波形 式而小于阶梯式，多用于中大容量的 UPS。脉宽阶梯混合波的波形如图所示。 图（a)为电路原理图，图中 S1,S2,S3,和 S4 分别组成半桥电路，两个半桥产生相同的调宽波 UA 和 UD，这里取输出电压， Uout=UA－UD 由图（b）可以看出 UA 和 UD 均反映出正弦波的规律。 当两组脉冲同相时， Uout=UA－UD=0 当两组脉冲反相时， Uout=UA－UD=2E 当 UA 和 UD 的相位差在 0－180°之间变化时,其幅度就在 0－2E 之间变化。假如输出为单相沟通电压，有这样一个“开关对”[图（a）的简称]似乎就够了，但在中大功率 UPS 中多半需要三相输出，在有用中每一个调宽波（UA 或 UD）都用一个全桥逆变器给出，而三相就需要 6 个这样的全桥逆变器，如图所示。图（a）是它的电路图，而（b）是线电压（两相电压相差 120°时的叠 加)。 由图（b）的波形可以看出：正弦波的轮廓很明显，这种电压经变压器滤波后输出正弦波。这种变压器绕制时故意做成有一定的漏感，以便和变压器输出端的电容形成 LC 滤波器，从而省去了体积庞大的滤波电感，而且输出的正弦波电压失真度很小（小于 3％）。这是因为输出变压器初级接成△型，次级接成 Y型，这种经△/Y 变换的波形，3 次及 3 的倍数次谐波都被抑制了， 而 5 次和 7 次谐波为零，故不需要多大的滤波器即可。 2 大中型 UPS 逆变电路 三相桥式逆变电路是中、大容量 UPS 逆变器的基本电路，这里以三相桥式逆变电路为例，如图所示，它是由直流电源 E，3 块两单元晶体管模块 S1～S6，输出变压器 T 组成。市电正常供电时，直流电源 E 由整流电路提供，市电中断时，直流电源由 蓄电池提供。输出变压器初级接成三角形，次级接成星型。 S1～S6 的基极 b1－b6 分别加上正弦脉宽触发信号，其波形如图 4－9 所示。工作过程如...
