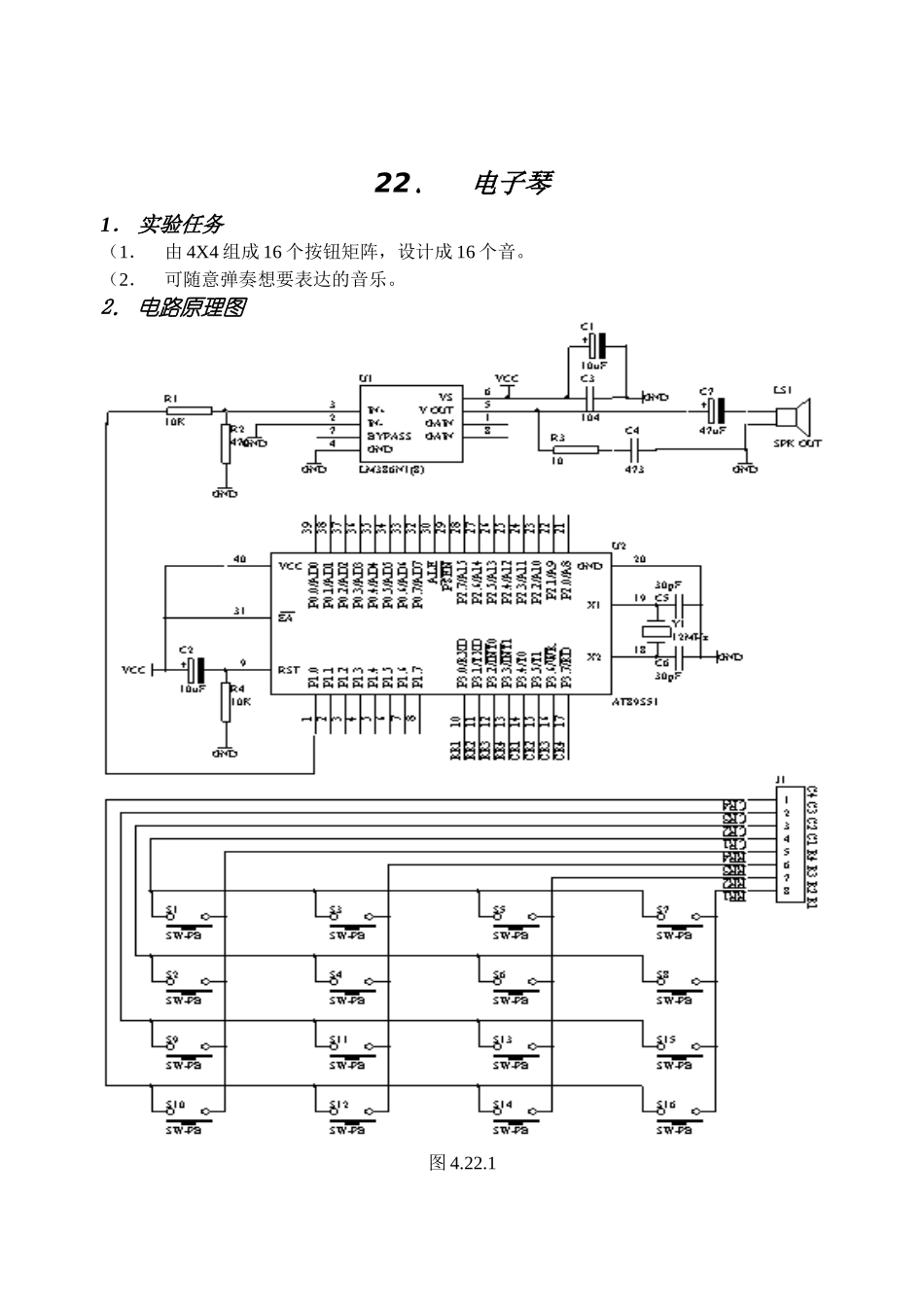

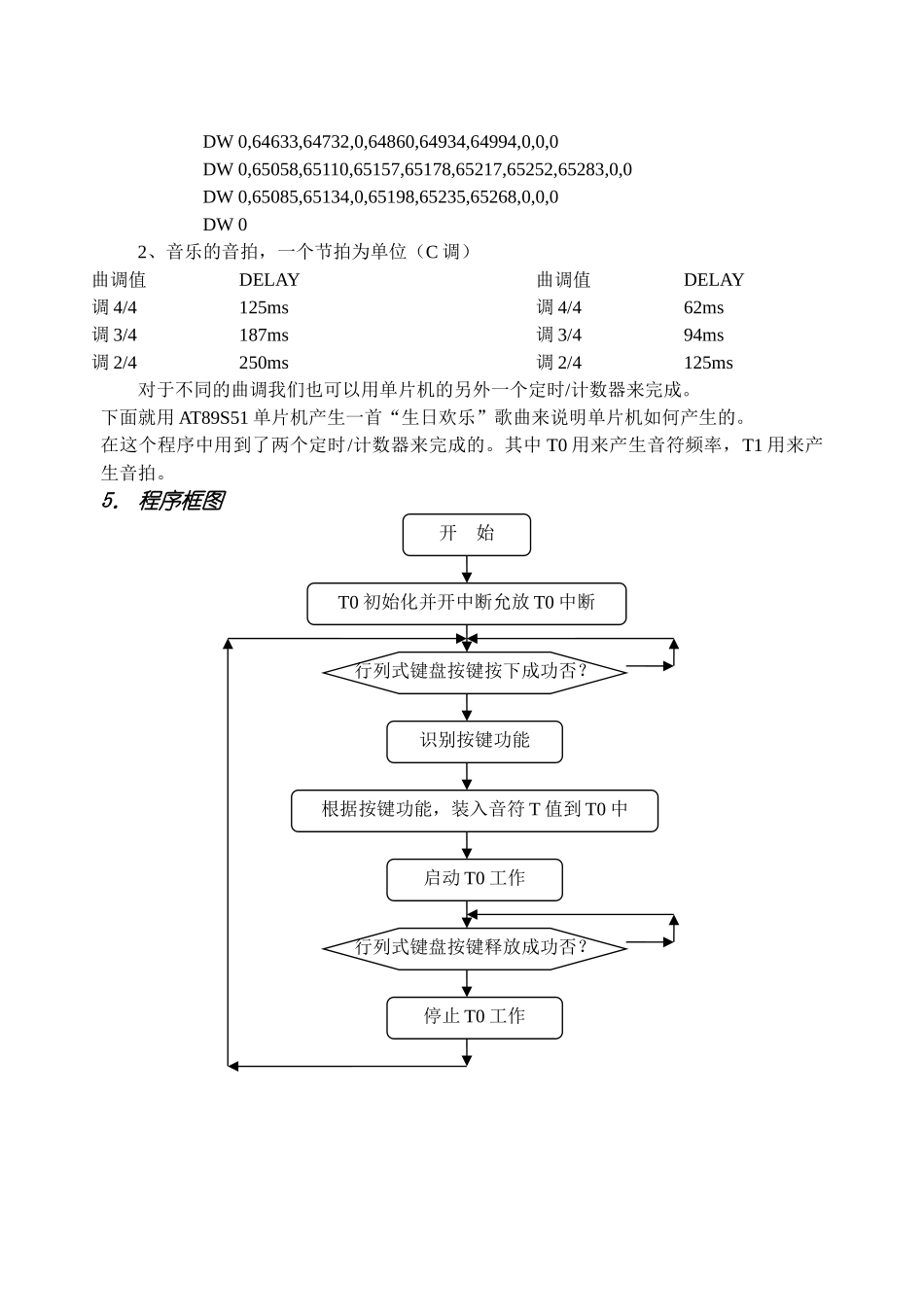

22．电子琴1． 实验任务（1．由 4X4 组成 16 个按钮矩阵，设计成 16 个音。（2．可随意弹奏想要表达的音乐。2． 电路原理图图 4.22.13． 系统板硬件连线（1．把“单片机系统”区域中的 P1.0 端口用导线连接到“音频放大模块”区域中的SPK IN 端口上；（2．把“单片机系统“区域中的 P3.0－P3.7 端口用 8 芯排线连接到“4X4 行列式键盘”区域中的 C1－C4 R1－R4 端口上；4． 相关程序内容（1．4X4 行列式键盘识别；（2．音乐产生的方法；一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器 T0 来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。现在以单片机 12MHZ 晶振为例，例出高中低音符与单片机计数 T0 相关的计数值如下表所示音符频率（HZ）简 谱 码 （ T值）音符频率（HZ）简谱码（T 值）低 1 DO26263628# 4 FA#74064860#1 DO#27763731中 5 SO78464898低 2 RE29463835# 5 SO#83164934#2 RE#31163928中 6 LA88064968低 3 M33064021# 693264994低 4 FA34964103中 7 SI98865030# 4 FA#37064185高 1 DO104665058低 5 SO39264260# 1 DO#110965085# 5 SO#41564331高 2 RE117565110低 6 LA44064400# 2 RE#124565134# 646664463高 3 M131865157低 7 SI49464524高 4 FA139765178中 1 DO52364580# 4 FA#148065198# 1 DO#55464633高 5 SO156865217中 2 RE58764684# 5 SO#166165235# 2 RE#62264732高 6 LA176065252中 3 M65964777# 6186565268中 4 FA69864820高 7 SI196765283下面我们要为这个音符建立一个表格，有助于单片机通过查表的方式来获得相应的数据低音 0－19 之间，中音在 20－39 之间，高音在 40－59 之间TABLE:DW 0,63628,63835,64021,64103,64260,64400,64524,0,0DW 0,63731,63928,0,64185,64331,64463,0,0,0DW 0,64580,64684,64777,64820,64898,64968,65030,0,0DW 0,64633,64732,0,64860,64934,64994,0,0,0DW 0,65058,65110,65157,65178,65217,65252,65283,0,0DW 0,65085,65134,0,65198,65235,65268,0,0,0DW 02、音乐的音拍，一个节拍为单位（C 调）曲调值DELAY曲调值DELAY调 4/4125ms调 4/462ms调 3/4187ms调 3/494ms调...
