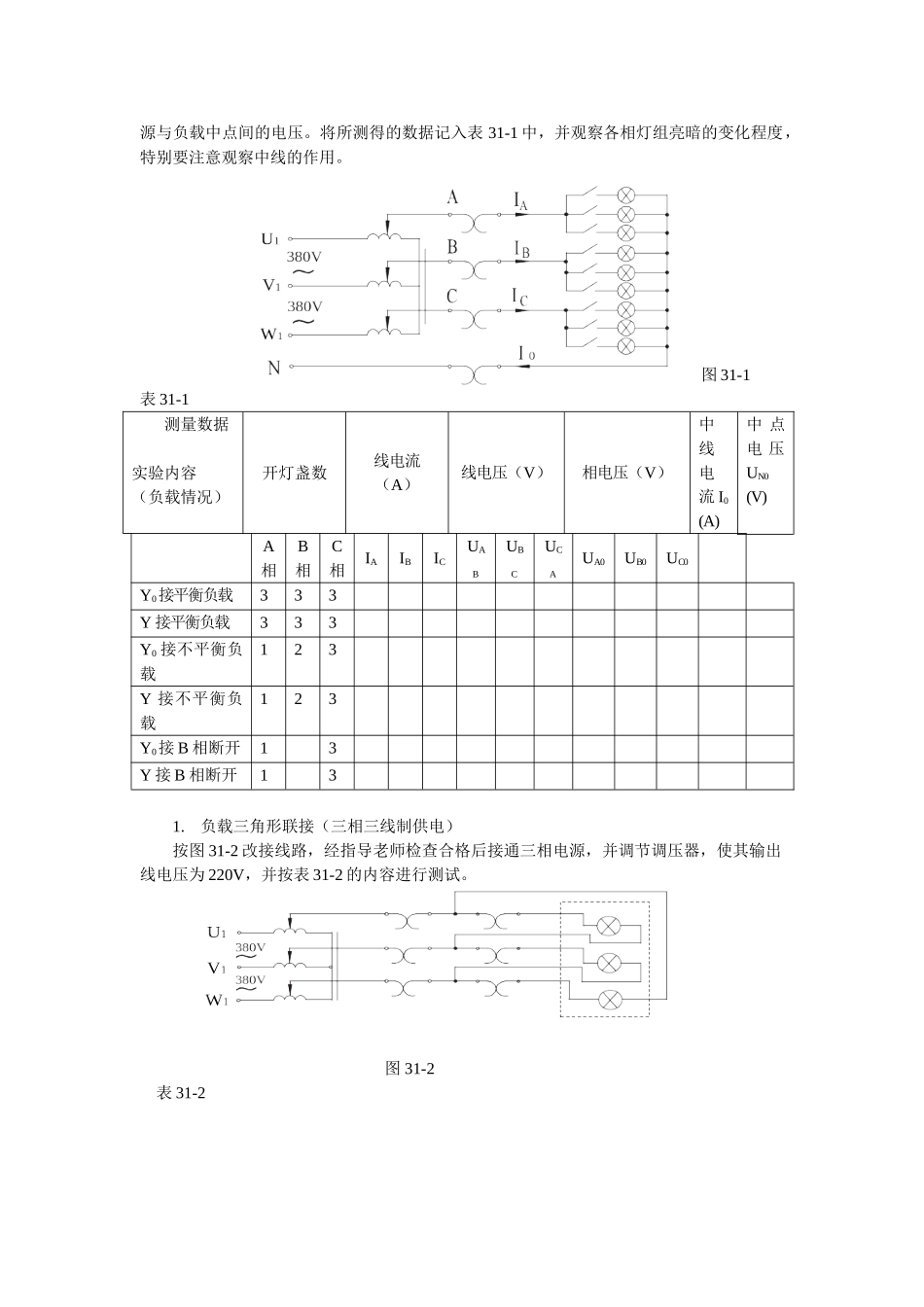

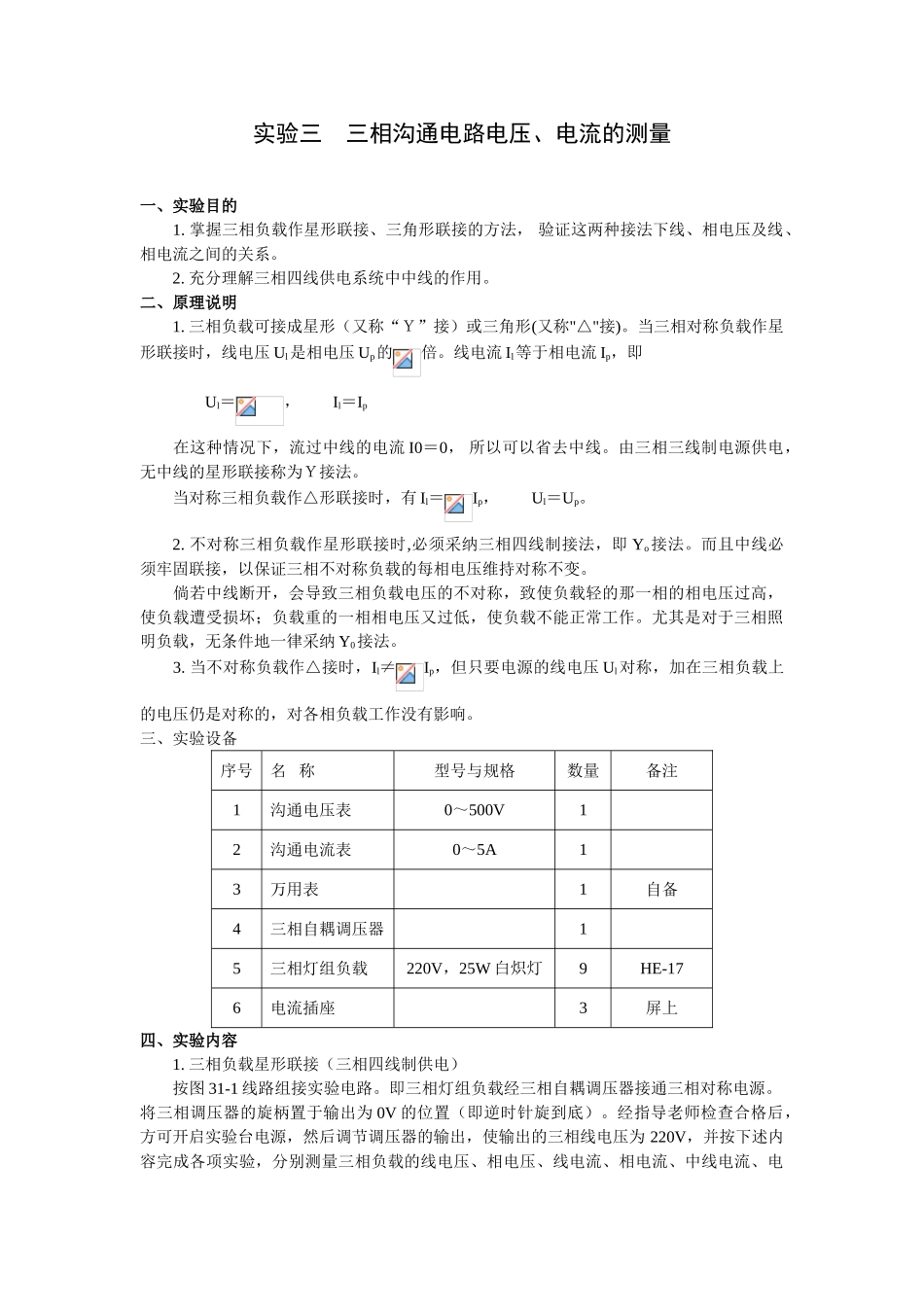

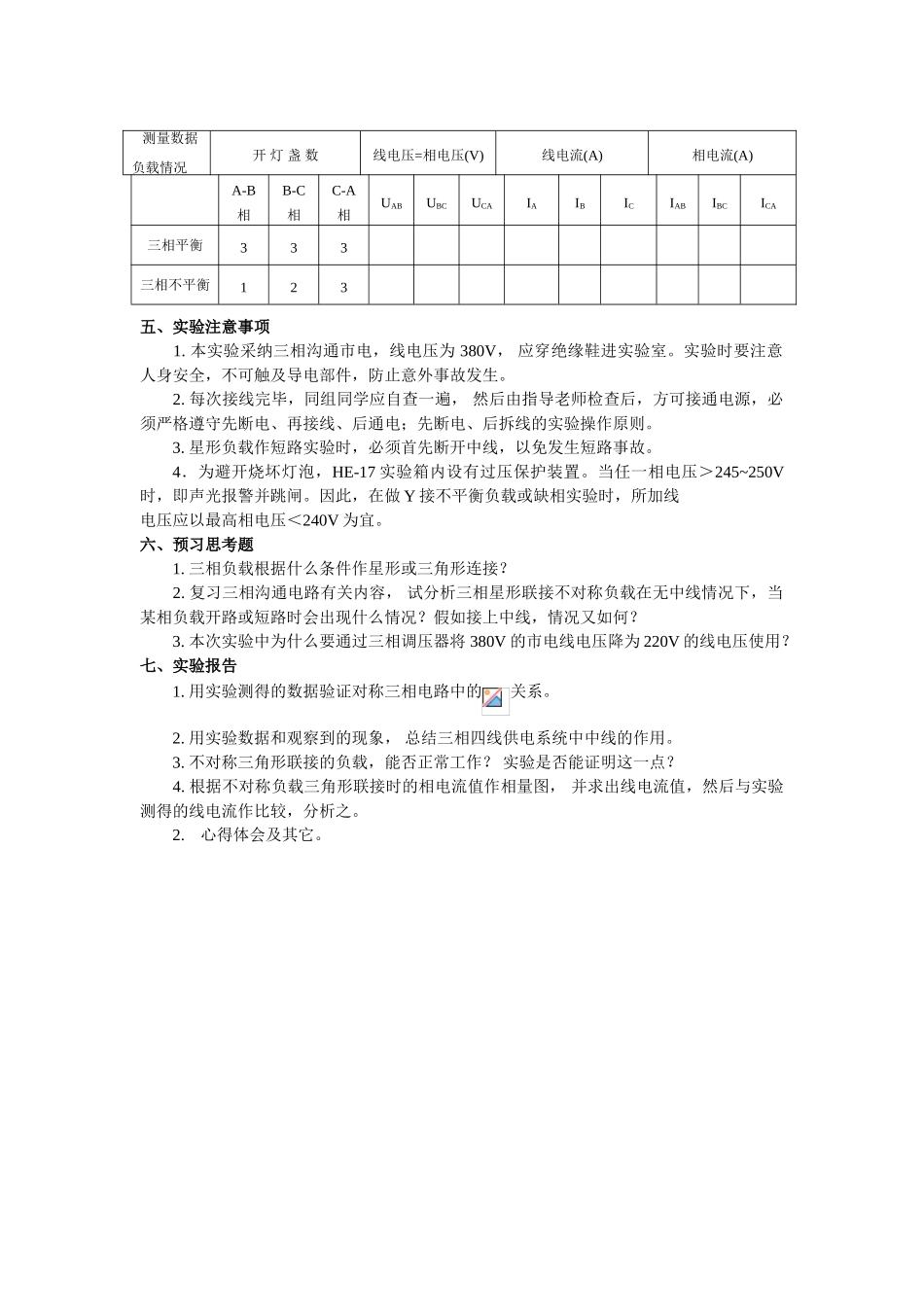

实验三 三相沟通电路电压、电流的测量一、实验目的 1. 掌握三相负载作星形联接、三角形联接的方法， 验证这两种接法下线、相电压及线、相电流之间的关系。 2. 充分理解三相四线供电系统中中线的作用。二、原理说明 1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。当三相对称负载作星形联接时，线电压 Ul是相电压 Up的倍。线电流 Il等于相电流 Ip，即 Ul＝， Il＝Ip 在这种情况下，流过中线的电流 I0＝0， 所以可以省去中线。由三相三线制电源供电，无中线的星形联接称为Ｙ接法。 当对称三相负载作△形联接时，有 Il＝Ip， Ul＝Up。2. 不对称三相负载作星形联接时,必须采纳三相四线制接法，即 Yo接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采纳 Y0接法。 3. 当不对称负载作△接时，Il≠Ip，但只要电源的线电压 Ul对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。三、实验设备序号名 称型号与规格数量备注1沟通电压表0～500V12沟通电流表0～5A13万用表1自备4三相自耦调压器15三相灯组负载220V，25W 白炽灯9HE-176电流插座3屏上四、实验内容1. 三相负载星形联接（三相四线制供电）按图 31-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对称电源。将三相调压器的旋柄置于输出为 0V 的位置（即逆时针旋到底）。经指导老师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为 220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。将所测得的数据记入表 31-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。 图 31-1表 31-1测量数据实验内容（负载情况）开灯盏数线电流（A）线电压（V）相电压（V）中线电流 I0(A)中 点电 压UN0(V)A相B相C相IAIBICUABUBCUCAUA0UB0UC0Y0接平衡负载333Y 接平衡负载333Y0 接不平衡负载123Y 接不平衡负载123Y0接 B 相断开13Y 接 B 相断开131.负载三角形联接（三相三线制供电）按图 31-2 改接线路，经指导老师检查合格后接通三相电源，并调节调压器，使其输出线电压为 220V，并按表 31-2...
