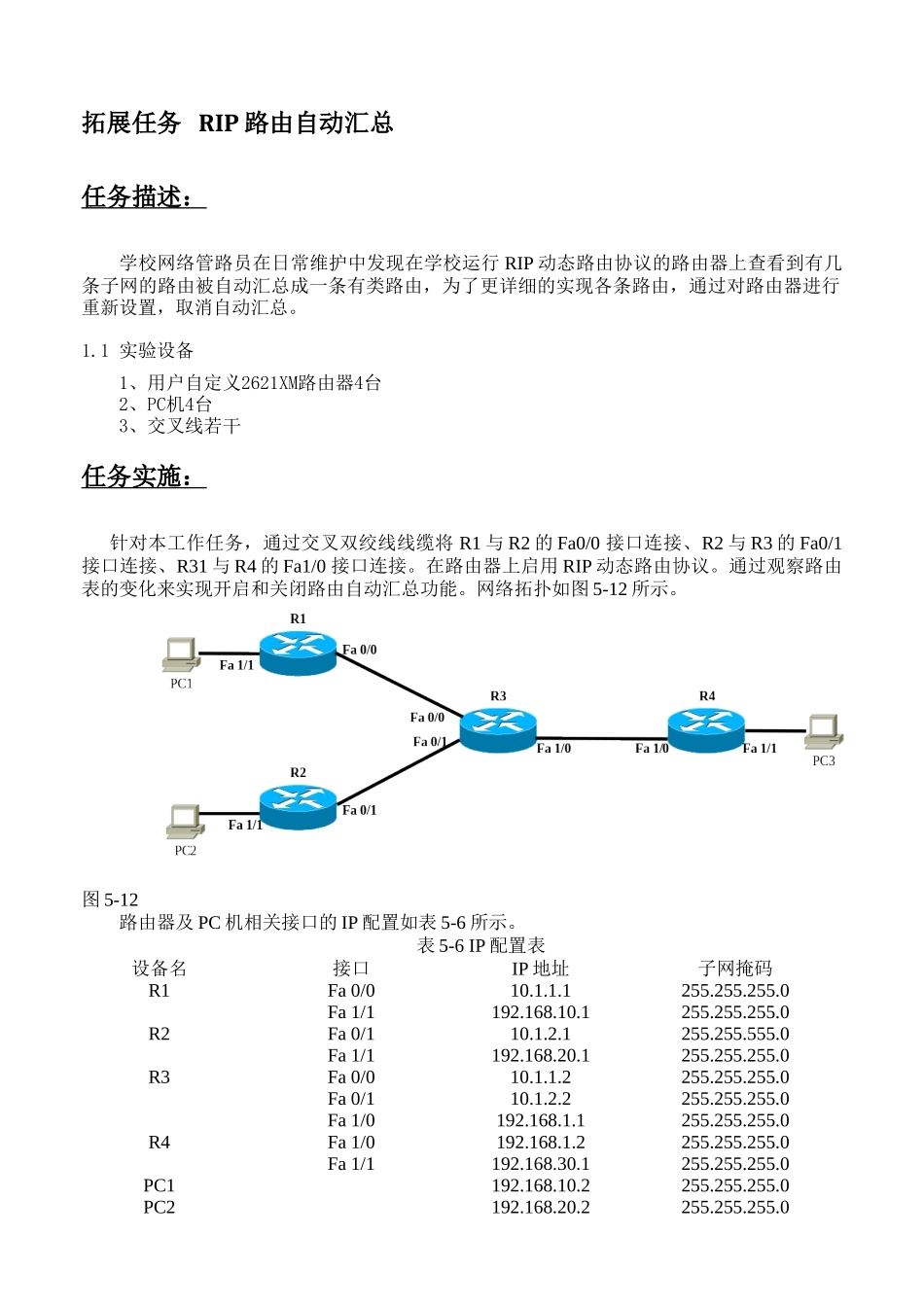

实验二十拓展RIP动态路由

拓展任务 RIP 路由自动汇总任务描述：学校网络管路员在日常维护中发现在学校运行 RIP 动态路由协议的路由器上查看到有几条子网的路由被自动汇总成一条有类路由，为了更详细的实现各条路由，通过对路由器进行重新设置，取消自动汇总。1.1 实验设备1、用户自定义2621XM路由器4台 2、PC机4台 3、交叉线若干 任务实施：针对本工作任务，通过交叉双绞线线缆将 R1 与 R2 的 Fa0/0 接口连接、R2 与 R3 的 Fa0/1 接口连接、R31 与 R4 的 Fa1/0 接口连接。在路由器上启用 RIP 动态路由协议。通过观察路由表的变化来实现开启和关闭路由自动汇总功能。网络拓扑如图 5-12 所示。图 5-12路由器及 PC 机相关接口的 IP 配置如表 5-6 所示。表 5-6 IP 配置表设备名接口IP 地址子网掩码R1Fa 0/010.1.1.1255.255.255.0Fa 1/1192.168.10.1255.255.255.0R2Fa 0/110.1.2.1255.255.555.0Fa 1/1192.168.20.1255.255.255.0R3Fa 0/010.1.1.2255.255.255.0Fa 0/110.1.2.2255.255.255.0Fa 1/0192.168.1.1255.255.255.0R4Fa 1/0192.168.1.2255.255.255.0Fa 1/1192.168.30.1255.255.255.0PC1192.168.10.2255.255.255.0PC2192.168.20.2255.255.255.0PC3192.168.30.2255.255.255.0第 1 步：为路由器 R1 各个接口配置 IP 地址第 2 步：路由器 R1 启用 RIP 路由第 3 步：为路由器 R2 各个接口配置 IP 地址第 4 步：路由器 R2 启用 RIP 路由第 5 步：为路由器 R3 各个接口配置 IP 地址第 6 步：路由器 R3 启用 RIP 路由第 7 步：为路由器 R4 各个接口配置 IP 地址第 8 步：路由器 R4 启用 RIP 路由第 9 步： 查看路由器 R4 的路由表R4#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static routeGateway of last resort is not setR 10.0.0.0/8 [...
