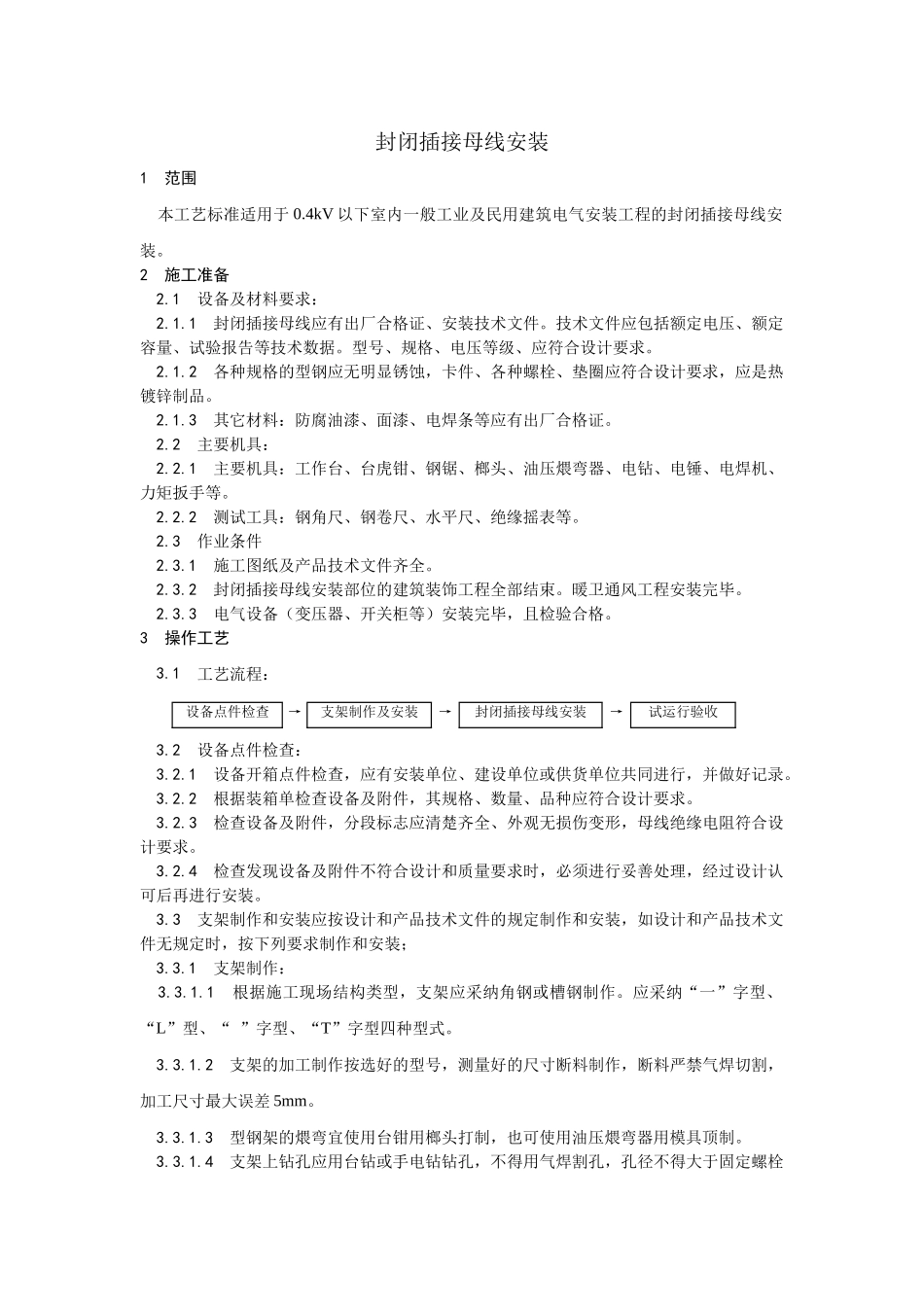

封闭插接母线安装1 范围 本工艺标准适用于 0.4kV 以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。2 施工准备 2.1 设备及材料要求： 2.1.1 封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。 2.1.2 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。 2.1.3 其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。 2.2 主要机具： 2.2.1 主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。 2.2.2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。 2.3 作业条件 2.3.1 施工图纸及产品技术文件齐全。 2.3.2 封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。 2.3.3 电气设备（变压器、开关柜等）安装完毕，且检验合格。3 操作工艺 3.1 工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收 3.2 设备点件检查： 3.2.1 设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。 3.2.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。 3.2.3 检查设备及附件，分段标志应清楚齐全、外观无损伤变形，母线绝缘电阻符合设计要求。 3.2.4 检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。 3.3 支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装； 3.3.1 支架制作： 3.3.1.1 根据施工现场结构类型，支架应采纳角钢或槽钢制作。应采纳“一”字型、“L”型、“ ”字型、“T”字型四种型式。 3.3.1.2 支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差 5mm。 3.3.1.3 型钢架的煨弯宜使用台钳用榔头打制，也可使用油压煨弯器用模具顶制。 3.3.1.4 支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径 2mm。 3.3.1.5 螺杆套扣，应用套丝机或套丝板加工，不许断丝。 3.3.2 支架的安装： 3.3.2.1 封闭插接母线的拐弯处以及与箱（盘）连接处必须加支架。直段插接母线支架的距离不应大于 2m。 3.3.2.2 埋注支架用水泥砂浆，灰砂比 1∶3。425 号及其以上水泥，应注灰饱满、严实、...
