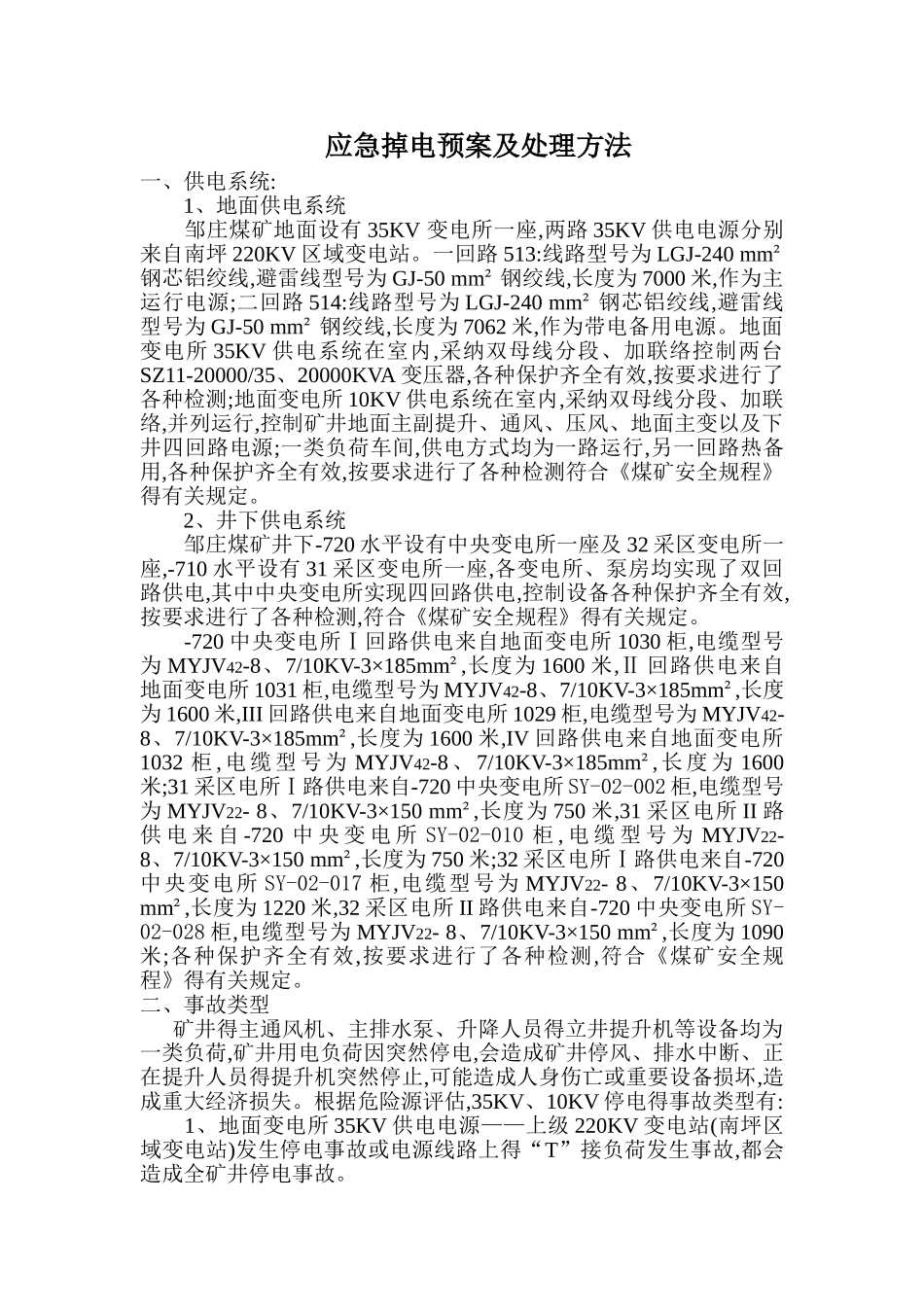

应急掉电预案及处理方法一、供电系统:1、地面供电系统 邹庄煤矿地面设有 35KV 变电所一座,两路 35KV 供电电源分别来自南坪 220KV 区域变电站
一回路 513:线路型号为 LGJ-240 mm²钢芯铝绞线,避雷线型号为 GJ-50 mm² 钢绞线,长度为 7000 米,作为主运行电源;二回路 514:线路型号为 LGJ-240 mm² 钢芯铝绞线,避雷线型号为 GJ-50 mm² 钢绞线,长度为 7062 米,作为带电备用电源
地面变电所 35KV 供电系统在室内,采纳双母线分段、加联络控制两台SZ11-20000/35、20000KVA 变压器,各种保护齐全有效,按要求进行了各种检测;地面变电所 10KV 供电系统在室内,采纳双母线分段、加联络,并列运行,控制矿井地面主副提升、通风、压风、地面主变以及下井四回路电源;一类负荷车间,供电方式均为一路运行,另一回路热备用,各种保护齐全有效,按要求进行了各种检测符合《煤矿安全规程》得有关规定
2、井下供电系统 邹庄煤矿井下-720 水平设有中央变电所一座及 32 采区变电所一座,-710 水平设有 31 采区变电所一座,各变电所、泵房均实现了双回路供电,其中中央变电所实现四回路供电,控制设备各种保护齐全有效,按要求进行了各种检测,符合《煤矿安全规程》得有关规定
-720 中央变电所Ⅰ回路供电来自地面变电所 1030 柜,电缆型号为 MYJV42-8、7/10KV-3×185mm²,长度为 1600 米,Ⅱ 回路供电来自地面变电所 1031 柜,电缆型号为 MYJV42-8、7/10KV-3×185mm²,长度为 1600 米,III 回路供电来自地面变电所 1029 柜,电缆型号为 MYJV42-8、7/10KV-3×185mm²,长度为 1600 米,IV 回路供电来自地面变电所1032 柜 , 电 缆 型 号
