往复活塞式压缩机性能测定实验

往复活塞式压缩机性能测定实验_第1页
1/15
往复活塞式压缩机性能测定实验_第2页
2/15
往复活塞式压缩机性能测定实验_第3页
3/15

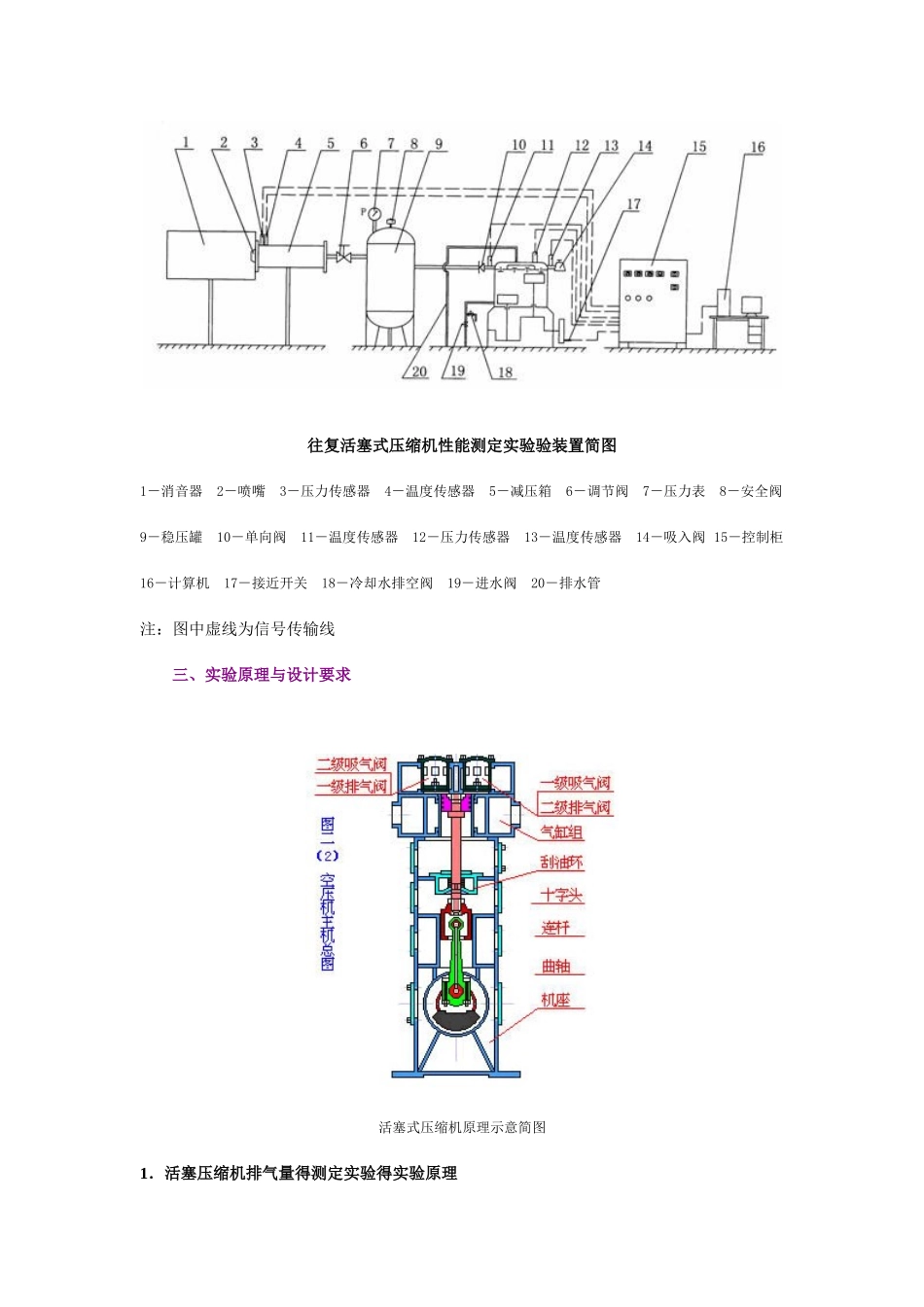

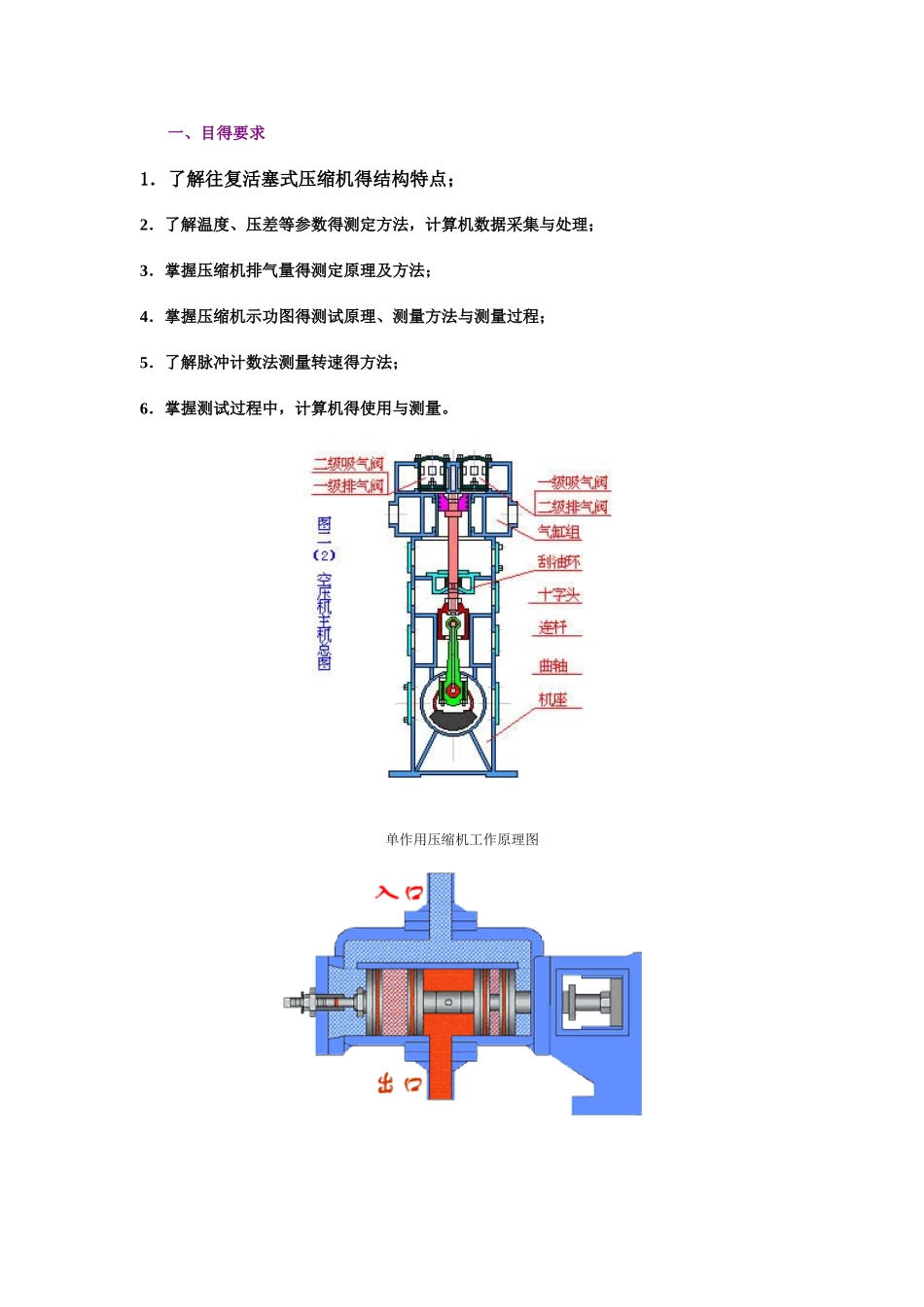

一、目得要求1.了解往复活塞式压缩机得结构特点;2.了解温度、压差等参数得测定方法,计算机数据采集与处理;3.掌握压缩机排气量得测定原理及方法;4.掌握压缩机示功图得测试原理、测量方法与测量过程;5.了解脉冲计数法测量转速得方法;6.掌握测试过程中,计算机得使用与测量。单作用压缩机工作原理图二、实验仪器、设备、工具与材料 往复活塞式压缩机性能测定实验验装置简图1-消音器 2-喷嘴 3-压力传感器 4-温度传感器 5-减压箱 6-调节阀 7-压力表 8-安全阀9-稳压罐 10-单向阀 11-温度传感器 12-压力传感器 13-温度传感器 14-吸入阀 15-控制柜16-计算机 17-接近开关 18-冷却水排空阀 19-进水阀 20-排水管 注:图中虚线为信号传输线 三、实验原理与设计要求 活塞式压缩机原理示意简图1.活塞压缩机排气量得测定实验得实验原理 用喷嘴法测量活塞式压缩机得排气量就是目前广泛采纳得一种方法。它就是利用流体流经排气管道得喷嘴时,在喷嘴出口处形成局部收缩,从而使流速增加,经压力降低,并在喷嘴得前后产生压力差,流体得流量越大,在喷嘴前后产生得压力差就越大,两者具有一定得关系。因此测出喷嘴前后得压力差值,就可以间接地测量气体得流量。排气量得计算公式如下:式中: qV:压缩机得排气量,m3/min, C:喷嘴系数,根据喷嘴前后得压力差,喷嘴前气体得绝对温度,在喷嘴系数表中查取,见本实验教材; D:喷嘴直径,D=19、05mm: H:喷嘴前后得压力差,mmH20; p0:吸入气体得绝对压力,Pa; T0:压缩机吸入气体得绝对温度,K; T1:压缩机排出气体得绝对温度,K。 通过测量装置,计算机采集吸入气体温度 T0、排出气体温度 T1、喷嘴压差 H,并由计算机已存储得喷嘴系数表,计算出喷嘴系数,用上述公式计算出排气量 qV。2.传感器得布置与安装 排气量得测试需要测量出喷嘴前后得压力差、环境温度、排气温度三个参数,因此需要安装测量这三个参数得传感器。它们得布置如图 1-2 所示。图 1-2 压力差、热电阻、排气压力传感器安装图 1-排气截止阀 2-压力传感器 3-压力表 4-压差传感器 5-压差截止阀6-引压管 7-喷嘴 8-排气管 9-热电阻安放管 (1)排气压力传感器。在与储气罐相连接得排气管上,在排气截止阀前端安装压力传感器 2来测量排气压力,传感器得型号为 ADS-C,量程为 1MPa。(2)喷嘴前后压差传感器。该传感器 4 选用 ADS—C 型压差传感器,量程为 2...
