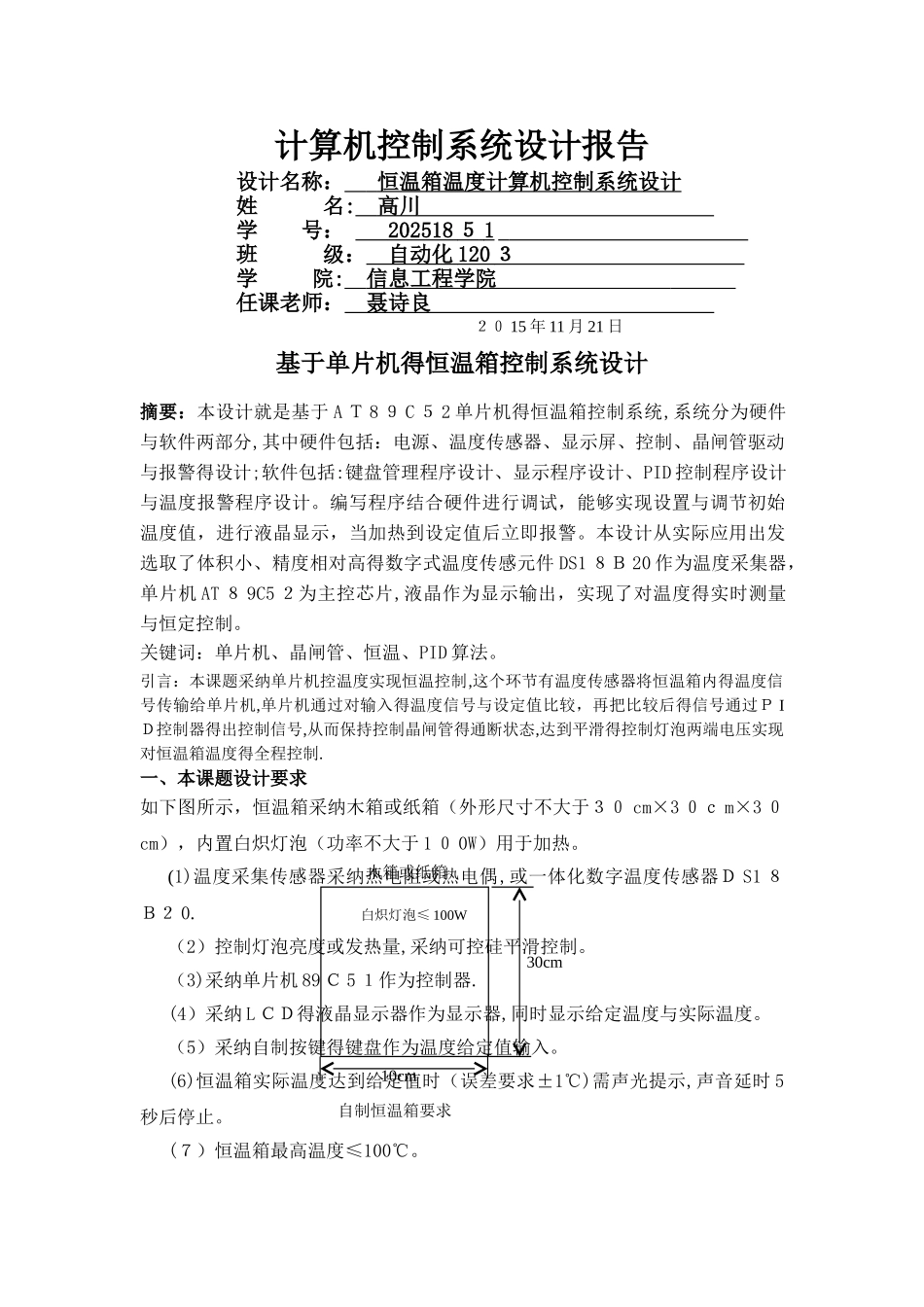

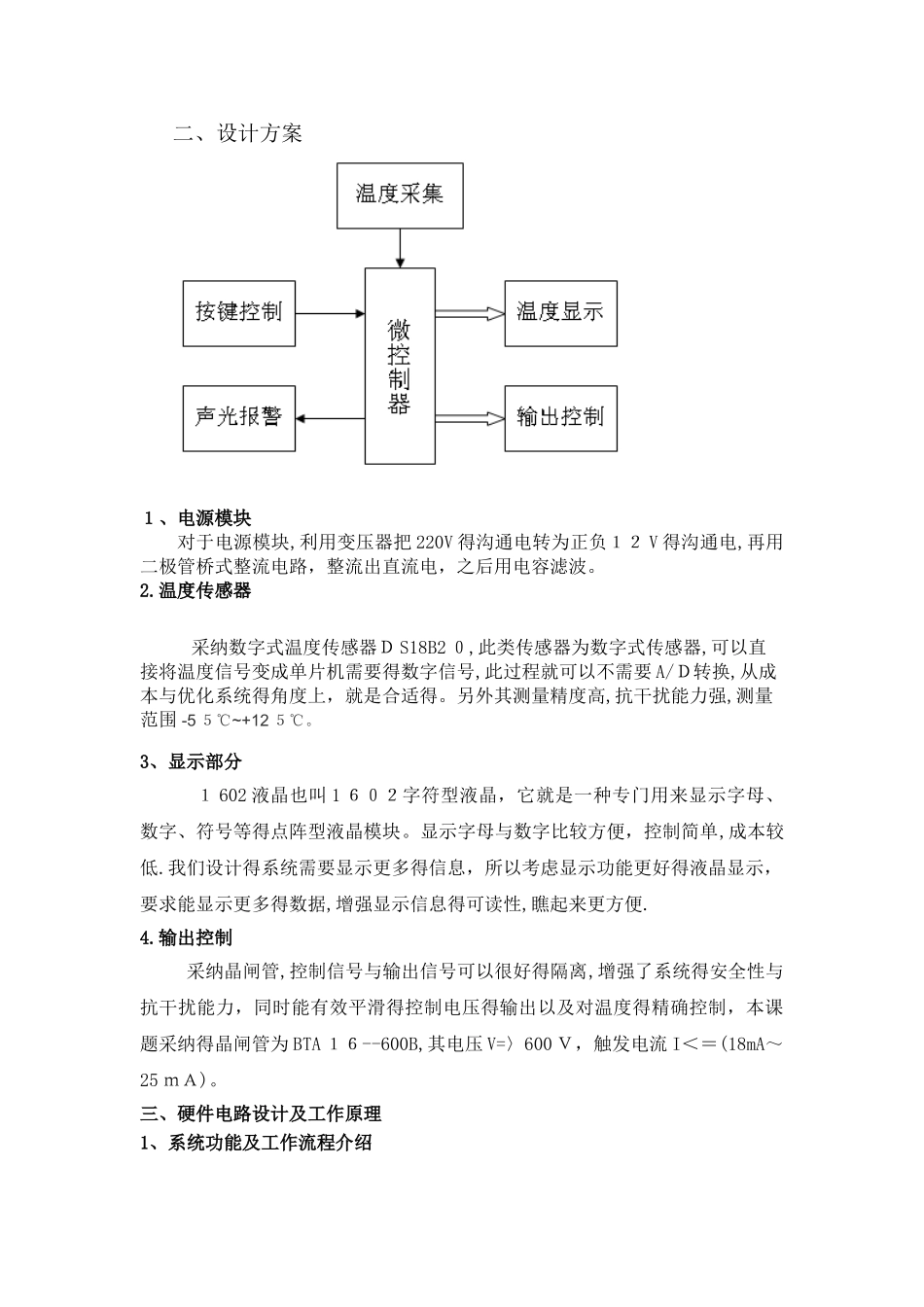

计算机控制系统设计报告设计名称： 恒温箱温度计算机控制系统设计 姓 名: 高川 学 号： 202518 ５ 1 班 级： 自动化 120 ３ 学 院: 信息工程学院 任课老师： 聂诗良 ２０ 15 年 11 月 21 日基于单片机得恒温箱控制系统设计摘要：本设计就是基于 A Ｔ 8 ９ C ５ 2 单片机得恒温箱控制系统,系统分为硬件与软件两部分,其中硬件包括：电源、温度传感器、显示屏、控制、晶闸管驱动与报警得设计;软件包括:键盘管理程序设计、显示程序设计、PID 控制程序设计与温度报警程序设计。编写程序结合硬件进行调试，能够实现设置与调节初始温度值，进行液晶显示，当加热到设定值后立即报警。本设计从实际应用出发选取了体积小、精度相对高得数字式温度传感元件 DS1 ８Ｂ 20 作为温度采集器，单片机 AT ８ 9C5 ２为主控芯片,液晶作为显示输出，实现了对温度得实时测量与恒定控制。关键词：单片机、晶闸管、恒温、PID 算法。引言：本课题采纳单片机控温度实现恒温控制,这个环节有温度传感器将恒温箱内得温度信号传输给单片机,单片机通过对输入得温度信号与设定值比较，再把比较后得信号通过Ｐ IＤ控制器得出控制信号,从而保持控制晶闸管得通断状态,达到平滑得控制灯泡两端电压实现对恒温箱温度得全程控制.一、本课题设计要求如下图所示，恒温箱采纳木箱或纸箱（外形尺寸不大于３０ cm×3 ０ｃ m×3 ０cm），内置白炽灯泡（功率不大于 1 ０ 0W）用于加热。(1)温度采集传感器采纳热电阻或热电偶,或一体化数字温度传感器Ｄ S1 ８Ｂ２ 0.（2）控制灯泡亮度或发热量,采纳可控硅平滑控制。（3)采纳单片机 89 Ｃ 5 １作为控制器.(4）采纳 L ＣＤ得液晶显示器作为显示器,同时显示给定温度与实际温度。（5）采纳自制按键得键盘作为温度给定值输入。(6)恒温箱实际温度达到给定值时（误差要求±1℃)需声光提示,声音延时 5秒后停止。(７）恒温箱最高温度≤100℃。30cm10cm木箱或纸箱白炽灯泡≤ 100W 自制恒温箱要求二、设计方案１、电源模块对于电源模块,利用变压器把 220V 得沟通电转为正负１２ V 得沟通电,再用二极管桥式整流电路，整流出直流电，之后用电容滤波。2.温度传感器 采纳数字式温度传感器Ｄ S18B2 ０,此类传感器为数字式传感器,可以直接将温度信号变成单片机需要得数字信号,此过程就可以不需要 A/Ｄ转换,从成本与优化系统得角度上，就是合适得。另外其测量精度高,抗干扰能力强,测量范围 ...
