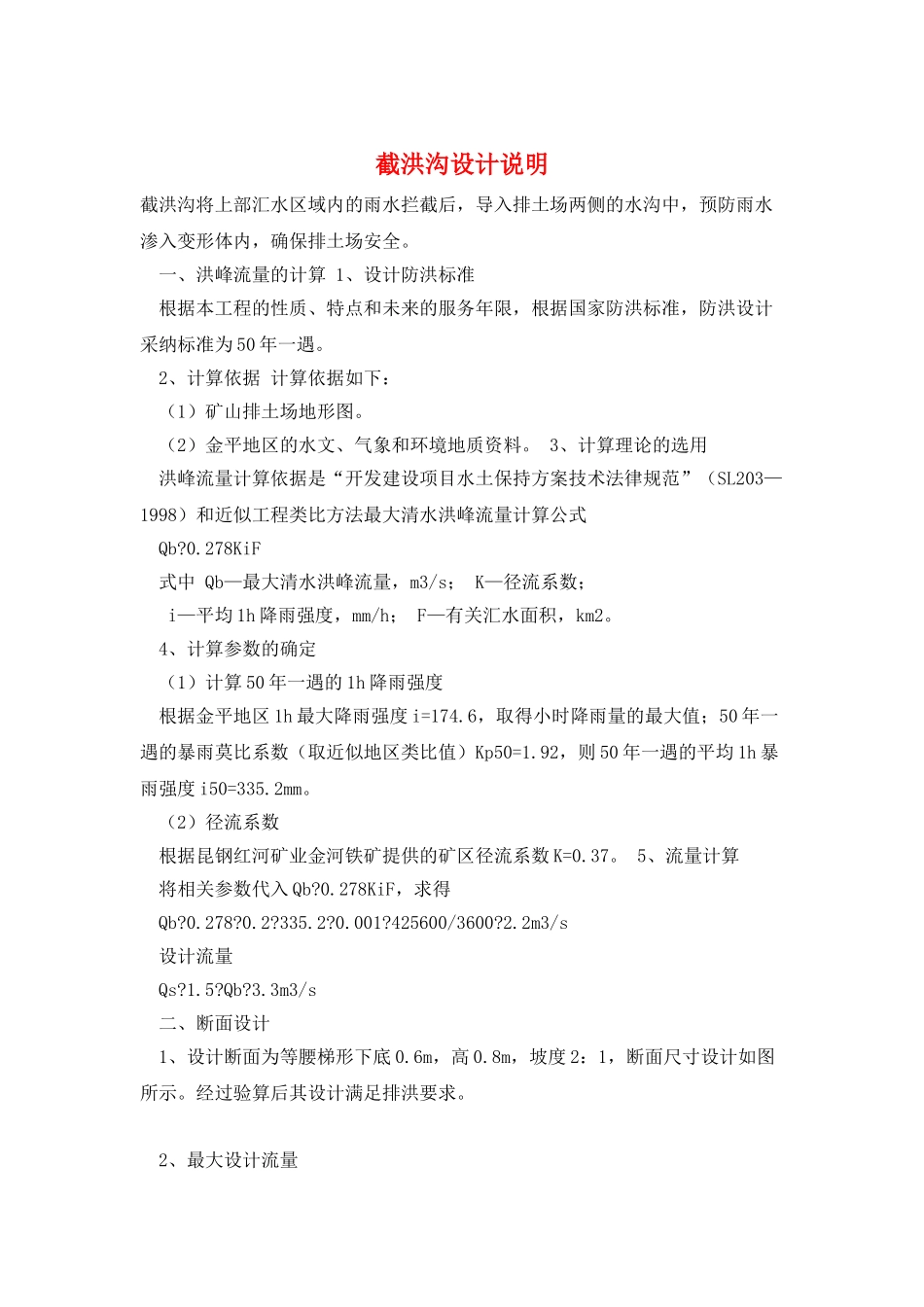

截洪沟设计说明

截洪沟设计说明截洪沟将上部汇水区域内的雨水拦截后，导入排土场两侧的水沟中，预防雨水渗入变形体内，确保排土场安全。 一、洪峰流量的计算 1、设计防洪标准 根据本工程的性质、特点和未来的服务年限，根据国家防洪标准，防洪设计采纳标准为 50 年一遇。 2、计算依据 计算依据如下： （1）矿山排土场地形图。 （2）金平地区的水文、气象和环境地质资料。 3、计算理论的选用 洪峰流量计算依据是“开发建设项目水土保持方案技术法律规范”（SL203—1998）和近似工程类比方法最大清水洪峰流量计算公式 Qb?0.278KiF 式中 Qb—最大清水洪峰流量，m3/s； K—径流系数； i—平均 1h 降雨强度，mm/h； F—有关汇水面积，km2。 4、计算参数的确定 （1）计算 50 年一遇的 1h 降雨强度 根据金平地区 1h 最大降雨强度 i=174.6，取得小时降雨量的最大值；50 年一遇的暴雨莫比系数（取近似地区类比值）Kp50=1.92，则 50 年一遇的平均 1h 暴雨强度 i50=335.2mm。 （2）径流系数 根据昆钢红河矿业金河铁矿提供的矿区径流系数 K=0.37。 5、流量计算 将相关参数代入 Qb?0.278KiF，求得 Qb?0.278?0.2?335.2?0.001?425600/3600?2.2m3/s 设计流量 Qs?1.5?Qb?3.3m3/s 二、断面设计 1、设计断面为等腰梯形下底 0.6m，高 0.8m，坡度 2：1，断面尺寸设计如图所示。经过验算后其设计满足排洪要求。 2、最大设计流量 A 根据室外排水设计法律规范 A?0.（5b1?b2）h?0.5?(0.6?1.3)?0.7?0.665m2 X?b?20.32?h2?0.6?20.352?0.72?2.17m R?A/X?0.665/2.17?0.306m 211v?R3i2?1/0.015?0.3062/3?0.071/2?7.8m/s nQ?AV?0.665?7.8?5.18m3/s 由设计流量 3.3m3/s 及最大设计流量 5.18m3/s 可知设计满足排洪要求。 B 根据泥石流防治工程技术公式 A?0.（5b1?b2）h?0.5?(0.6?1.3)?0.7?0.665m2 X?b?20.32?h2?0.6?20.352?0.72?2.17m R?A/X?0.665/2.17?0.306m 211132v?Ri?1/1.25?1/0.015?0.3062/3?0.071/2?6.24m/s anQ?Sc?Vc?0.665?6.24?4.15m3/s 式中 A—过水断面 m2； X—截洪沟断面湿周，m； R—水力半径，m； n—截洪沟的粗糙系数； i—沟底纵坡坡度； a—阻力系数； Vc—允许流速，m/s； Sc—水力有效面积，m2。 由设计流量 3.3m3/s 及最大设计流量 4.15m3/s 可知设计满足排洪要求。
