打端子基本工艺要求

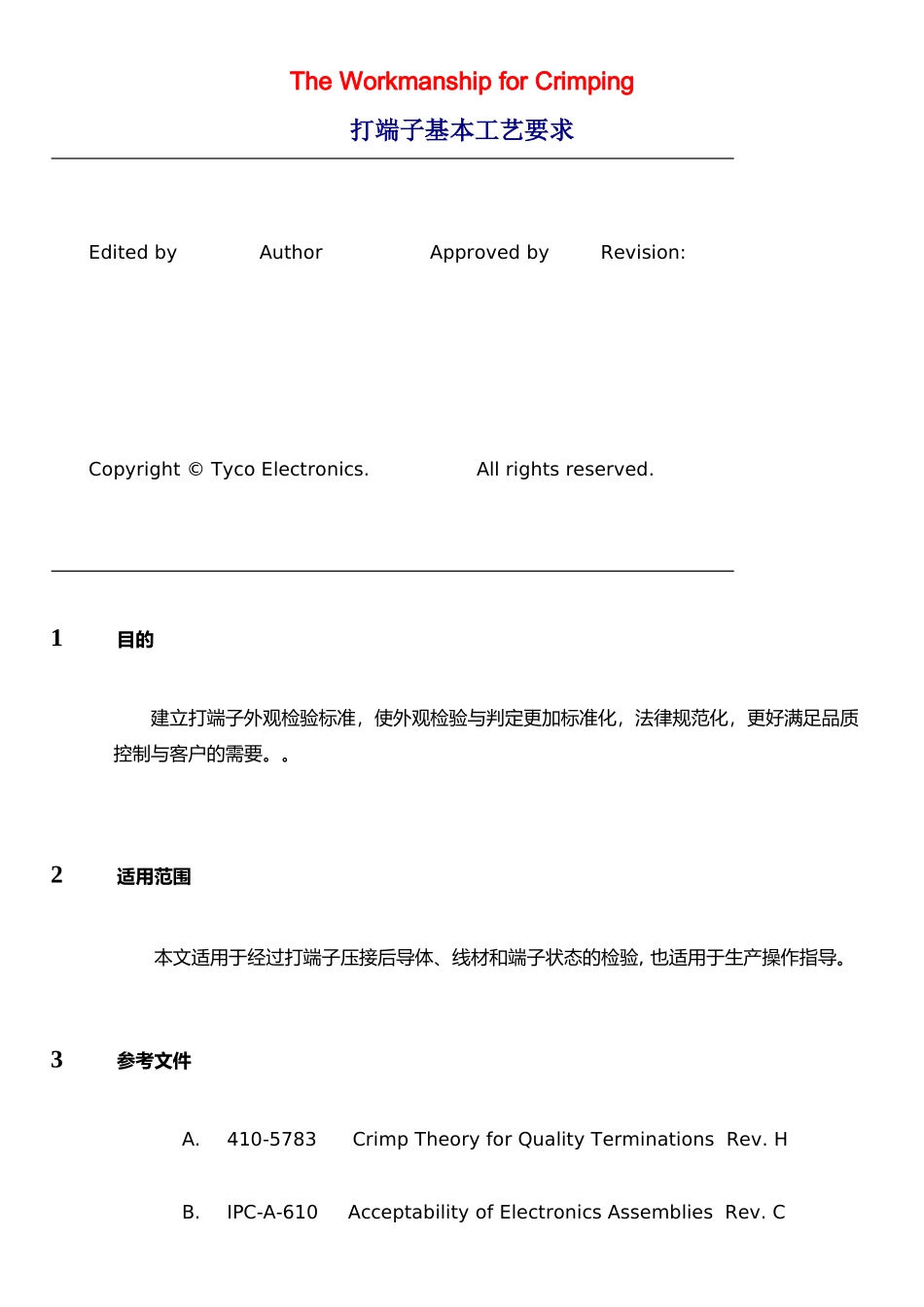

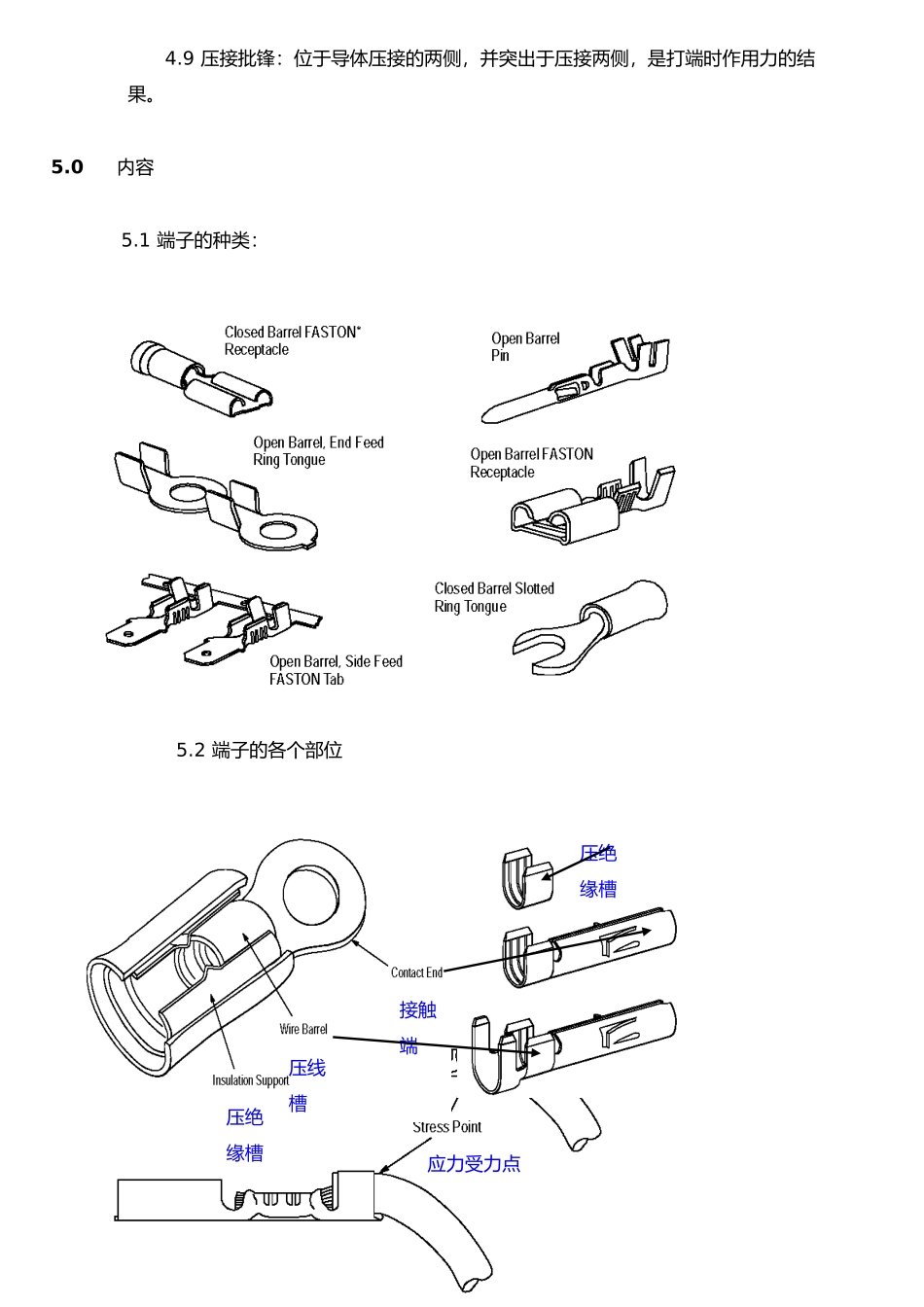

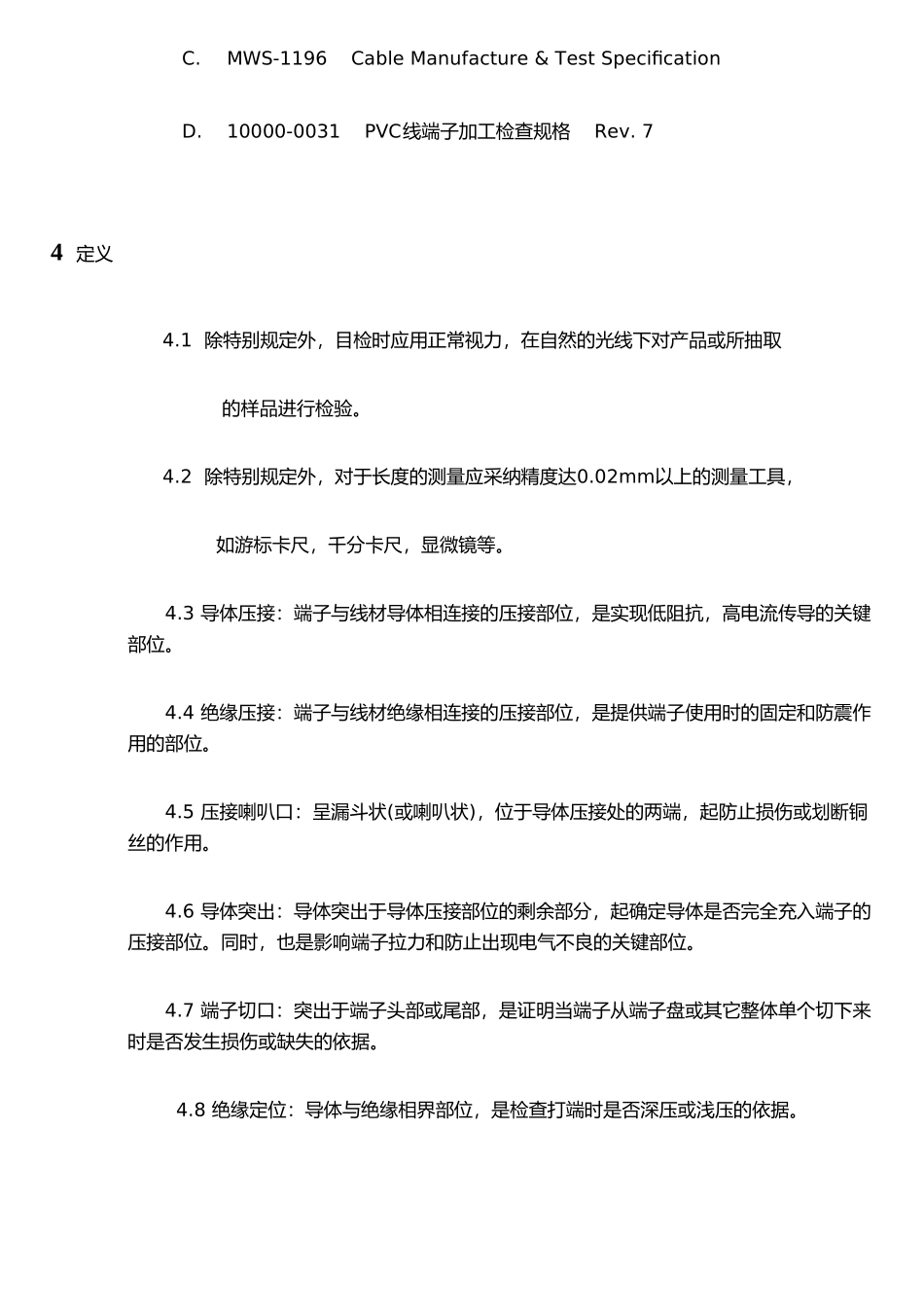

The Workmanship for Crimping打端子基本工艺要求Edited byAuthorApproved byRevision:Copyright © Tyco Electronics. All rights reserved. 1目的建立打端子外观检验标准，使外观检验与判定更加标准化，法律规范化，更好满足品质控制与客户的需要。。2适用范围本文适用于经过打端子压接后导体、线材和端子状态的检验, 也适用于生产操作指导。3参考文件A.410-5783 Crimp Theory for Quality Terminations Rev. HB.IPC-A-610 Acceptability of Electronics Assemblies Rev. CC.MWS-1196 Cable Manufacture & Test SpecificationD.10000-0031 PVC线端子加工检查规格 Rev. 7 4 定义4.1 除特别规定外，目检时应用正常视力，在自然的光线下对产品或所抽取 的样品进行检验。4.2 除特别规定外，对于长度的测量应采纳精度达0.02mm以上的测量工具， 如游标卡尺，千分卡尺，显微镜等。4.3 导体压接：端子与线材导体相连接的压接部位，是实现低阻抗，高电流传导的关键部位。4.4 绝缘压接：端子与线材绝缘相连接的压接部位，是提供端子使用时的固定和防震作用的部位。4.5 压接喇叭口：呈漏斗状(或喇叭状)，位于导体压接处的两端，起防止损伤或划断铜丝的作用。4.6 导体突出：导体突出于导体压接部位的剩余部分，起确定导体是否完全充入端子的压接部位。同时，也是影响端子拉力和防止出现电气不良的关键部位。4.7 端子切口：突出于端子头部或尾部，是证明当端子从端子盘或其它整体单个切下来时是否发生损伤或缺失的依据。4.8 绝缘定位：导体与绝缘相界部位，是检查打端时是否深压或浅压的依据。4.9 压接批锋：位于导体压接的两侧，并突出于压接两侧，是打端时作用力的结果。5.0内容5.1 端子的种类：5.2 端子的各个部位应力受力点接触端压线槽压绝缘槽压绝缘槽5.3 合格要求5.3.1 完整或类似的打端合格要求, 见以下的标准和附图一。附图一, 合格图示5.3.2 导体压接的铆高与铆宽应符合相应的检验法律规范及要求。5.3.3 绝缘压接的铆高与铆宽应符合相应的检验法律规范及要求。喇叭口导体突出同时可见到导体和绝缘切口上下左右各摇摆一次，线皮不可松开 5.3.4 端子压接的拉力应符合相应的检验法律规范及要求。5.3.5 导体突出长度应处在前端喇叭口外0.5mm~1.0mm。5.3.6 在绝缘定位处应能同时可见导体和绝缘层。导体铆高绝缘铆高同时可见到导体和5.3.7 端子后部喇叭口应明显可见，且长度约为1至2倍的端...
