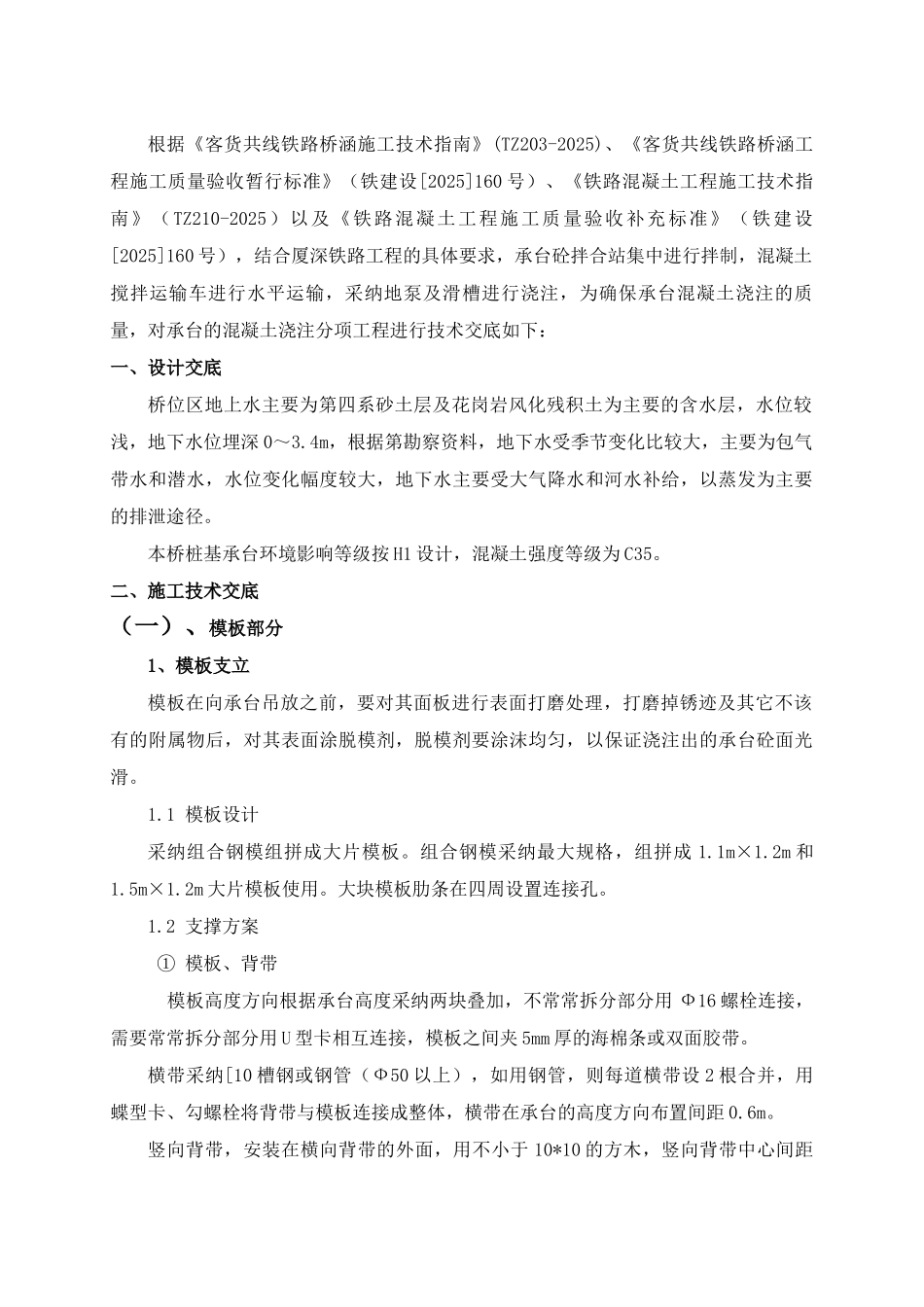

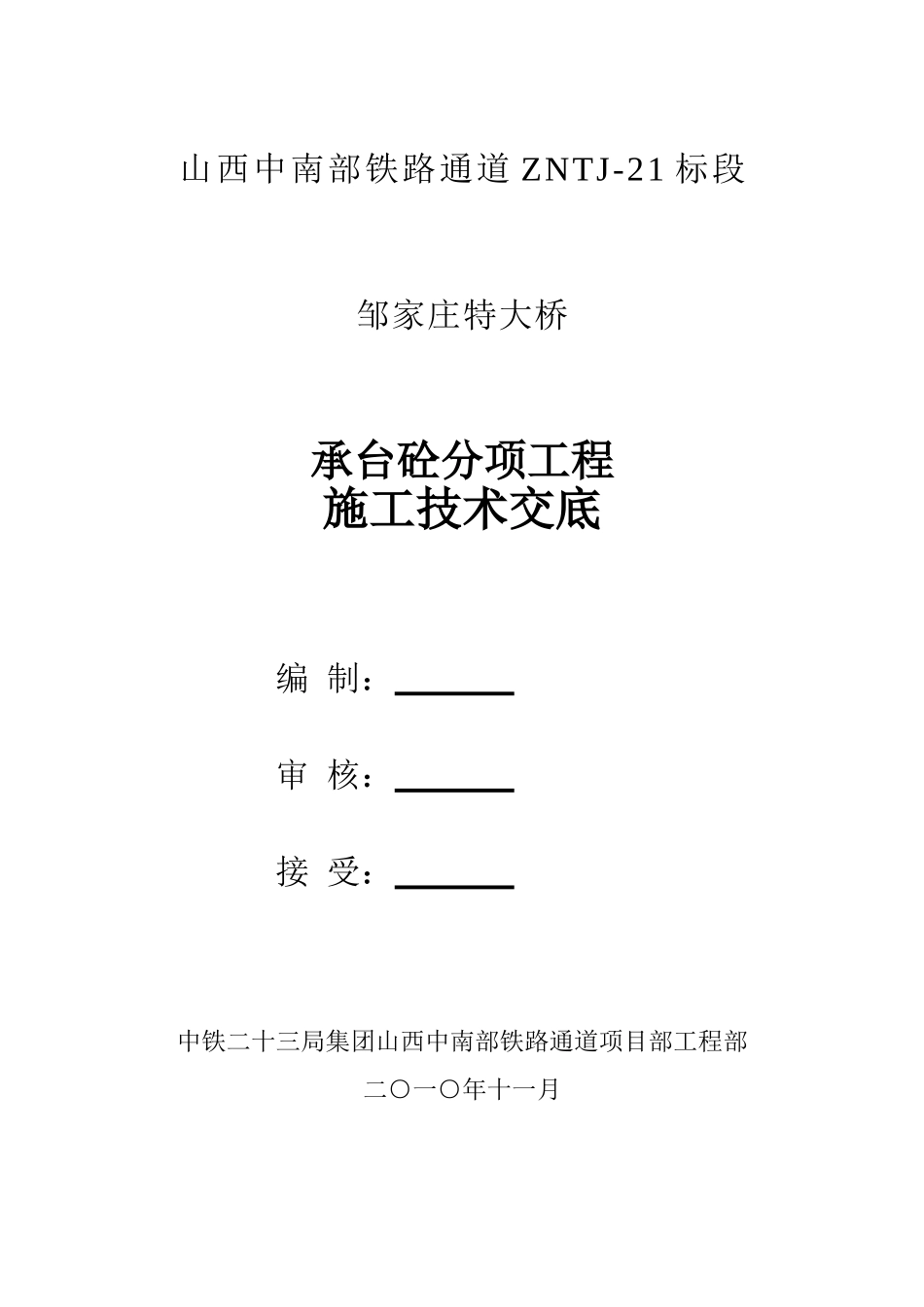

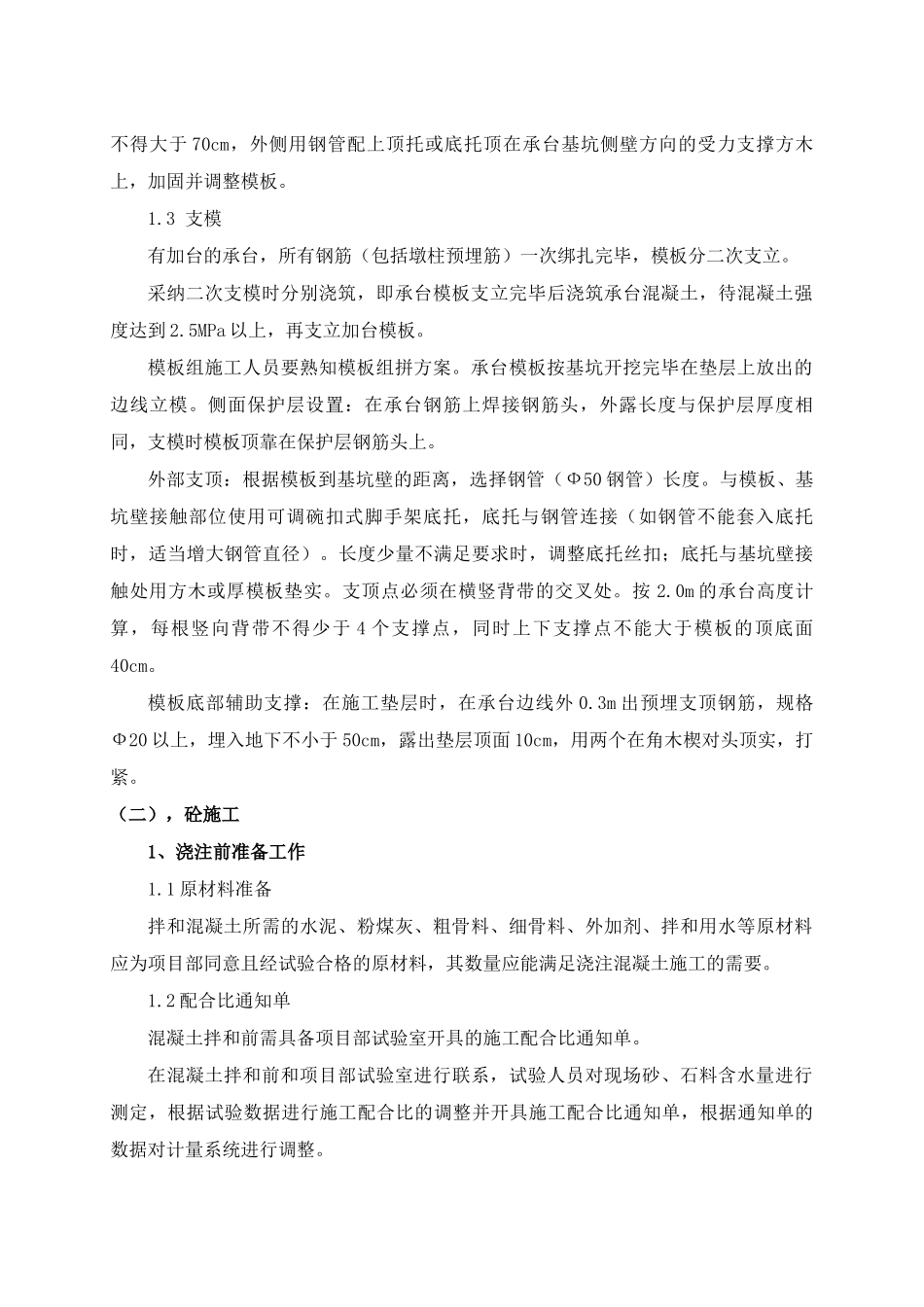

山西中南部铁路通道 ZNTJ-21 标段邹家庄特大桥 承台砼分项工程施工技术交底编 制： 审 核： 接 受： 中铁二十三局集团山西中南部铁路通道项目部工程部二○一○年十一月根据《客货共线铁路桥涵施工技术指南》(TZ203-2025)、《客货共线铁路桥涵工程施工质量验收暂行标准》（铁建设[2025]160 号）、《铁路混凝土工程施工技术指南》（TZ210-2025）以及《铁路混凝土工程施工质量验收补充标准》（铁建设[2025]160 号），结合厦深铁路工程的具体要求，承台砼拌合站集中进行拌制，混凝土搅拌运输车进行水平运输，采纳地泵及滑槽进行浇注，为确保承台混凝土浇注的质量，对承台的混凝土浇注分项工程进行技术交底如下：一、设计交底桥位区地上水主要为第四系砂土层及花岗岩风化残积土为主要的含水层，水位较浅，地下水位埋深 0～3.4m，根据第勘察资料，地下水受季节变化比较大，主要为包气带水和潜水，水位变化幅度较大，地下水主要受大气降水和河水补给，以蒸发为主要的排泄途径。本桥桩基承台环境影响等级按 H1 设计，混凝土强度等级为 C35。二、施工技术交底（一）、模板部分1、模板支立模板在向承台吊放之前，要对其面板进行表面打磨处理，打磨掉锈迹及其它不该有的附属物后，对其表面涂脱模剂，脱模剂要涂沫均匀，以保证浇注出的承台砼面光滑。1.1 模板设计采纳组合钢模组拼成大片模板。组合钢模采纳最大规格，组拼成 1.1m×1.2m 和1.5m×1.2m 大片模板使用。大块模板肋条在四周设置连接孔。1.2 支撑方案 ① 模板、背带 模板高度方向根据承台高度采纳两块叠加，不常常拆分部分用 Ф16 螺栓连接，需要常常拆分部分用 U 型卡相互连接，模板之间夹 5mm 厚的海棉条或双面胶带。横带采纳[10 槽钢或钢管（Ф50 以上），如用钢管，则每道横带设 2 根合并，用蝶型卡、勾螺栓将背带与模板连接成整体，横带在承台的高度方向布置间距 0.6m。竖向背带，安装在横向背带的外面，用不小于 10*10 的方木，竖向背带中心间距不得大于 70cm，外侧用钢管配上顶托或底托顶在承台基坑侧壁方向的受力支撑方木上，加固并调整模板。1.3 支模有加台的承台，所有钢筋（包括墩柱预埋筋）一次绑扎完毕，模板分二次支立。采纳二次支模时分别浇筑，即承台模板支立完毕后浇筑承台混凝土，待混凝土强度达到 2.5MPa 以上，再支立加台模板。模板组施工人员要熟知模板组拼方案。承台模板按基坑开挖完毕在垫层上放出的边线立模。侧面保护层设置：在承...
