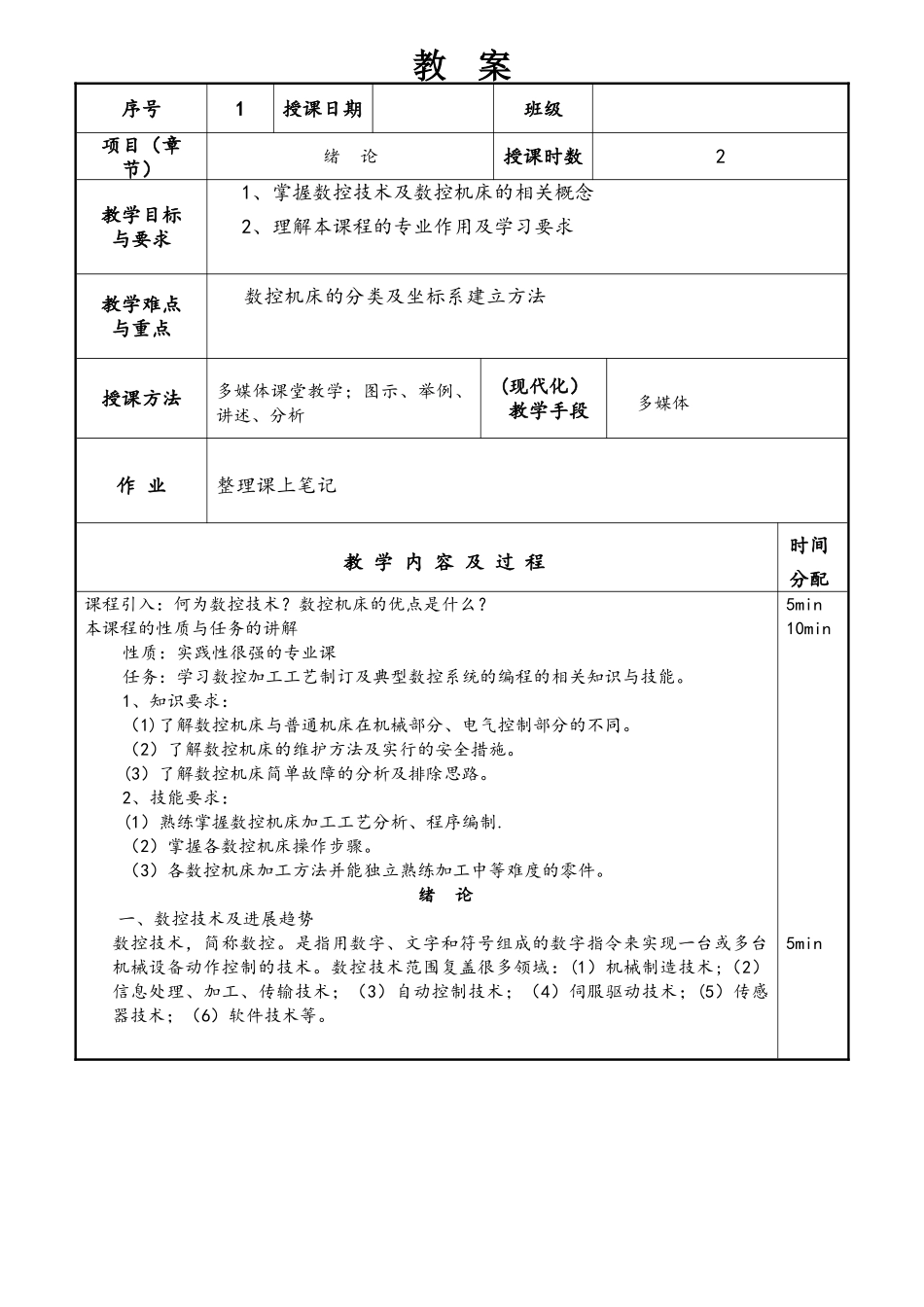

教 案序号1授课日期班级项目（章节）绪 论授课时数2教学目标与要求1、掌握数控技术及数控机床的相关概念2、理解本课程的专业作用及学习要求教学难点与重点数控机床的分类及坐标系建立方法授课方法多媒体课堂教学；图示、举例、讲述、分析(现代化）教学手段多媒体作 业整理课上笔记教 学 内 容 及 过 程时间分配课程引入：何为数控技术？数控机床的优点是什么？本课程的性质与任务的讲解性质：实践性很强的专业课任务：学习数控加工工艺制订及典型数控系统的编程的相关知识与技能。1、知识要求：（1)了解数控机床与普通机床在机械部分、电气控制部分的不同。（2）了解数控机床的维护方法及实行的安全措施。(3）了解数控机床简单故障的分析及排除思路。2、技能要求：(1）熟练掌握数控机床加工工艺分析、程序编制.（2）掌握各数控机床操作步骤。（3）各数控机床加工方法并能独立熟练加工中等难度的零件。绪 论一、数控技术及进展趋势数控技术，简称数控。是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。数控技术范围复盖很多领域：(1）机械制造技术;（2）信息处理、加工、传输技术；（3）自动控制技术；（4）伺服驱动技术；(5）传感器技术；（6）软件技术等。5min10min5min教 案 教 学 内 容 及 过 程时间分配数控加工技术优势如下：1．加工效率高。利用数字化的控制手段可以加工复杂的曲面。而加工过程是由计算机控制,所以零件的互换性强,加工的速度快。2．加工精度高。同传统的加工设备相比，数控系统优化了传动装置,提高分辨率，减少了人为误差,因此加工的效率可以得到很大的提高。3．劳动强度低.由于采纳了自动控制方式，也就是说加工的全部过程是由数控系统完成,不象传统加工手段那样烦琐，操作者在数控机床工作时,只需要监视设备的运行状态。所以劳动强度很低。4．适应能力强数控加工系统就象计算机一样，可以通过调整部分参数达到修改或改变其运作方式，因此加工的范围可以得到很大的扩展。5．工作环境好.数控加工机床是机械控制、强电控制、弱电控制为一体高科技产物，对机床的运行温度、湿度及环境都有较高的要求。二、数控机床基础1．数控机床的特点2．数控机床的分类3．数控机床的坐标系（1）标准坐标系的确定1）机床相对运动的规定。无论机床在实际加工中是工件运动还是刀具运动,在确定编程坐标时，一般看作是工件相对静止，而刀具运动这一原则。2）机床坐标系的规定。在确定机床坐标轴...
