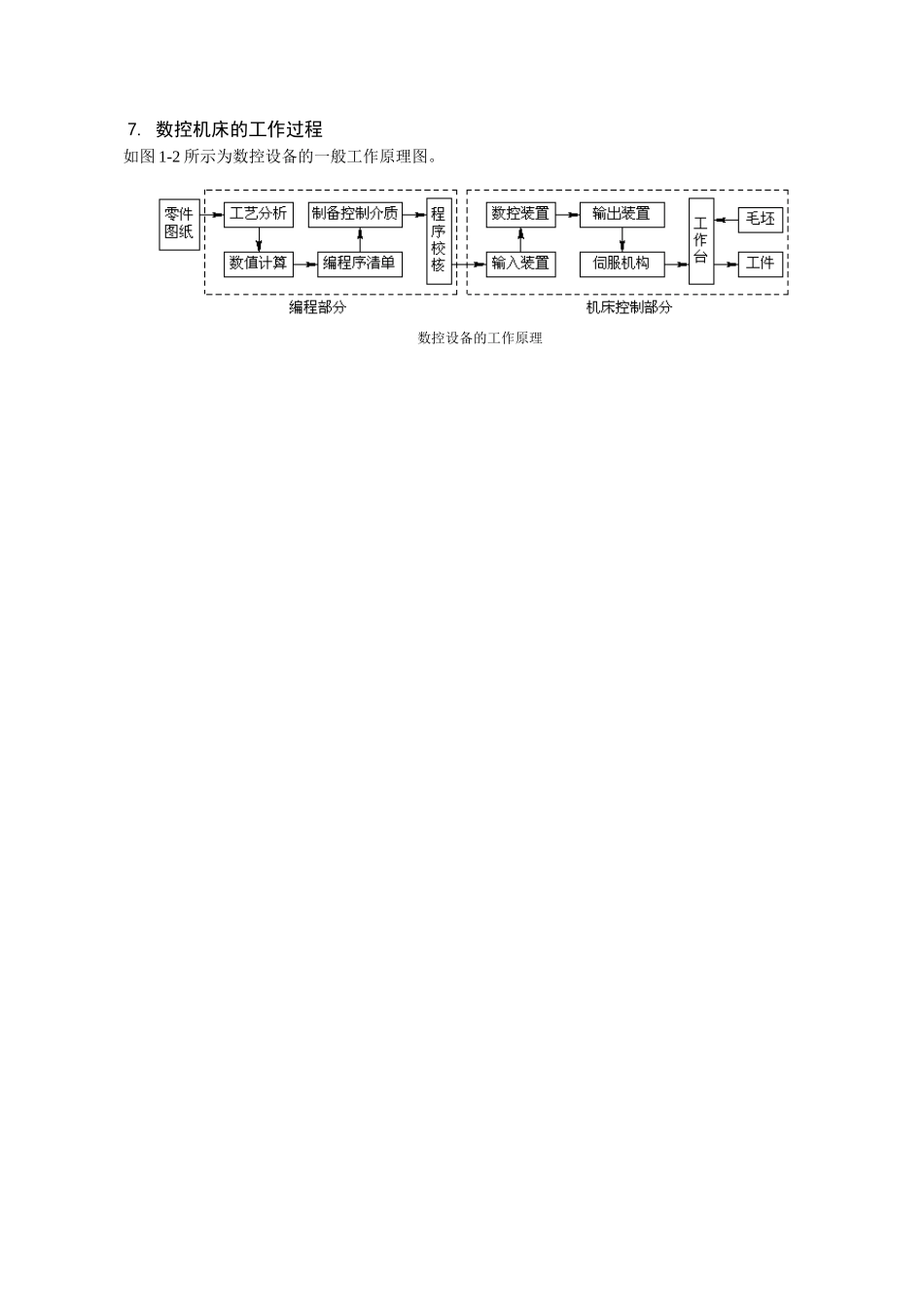

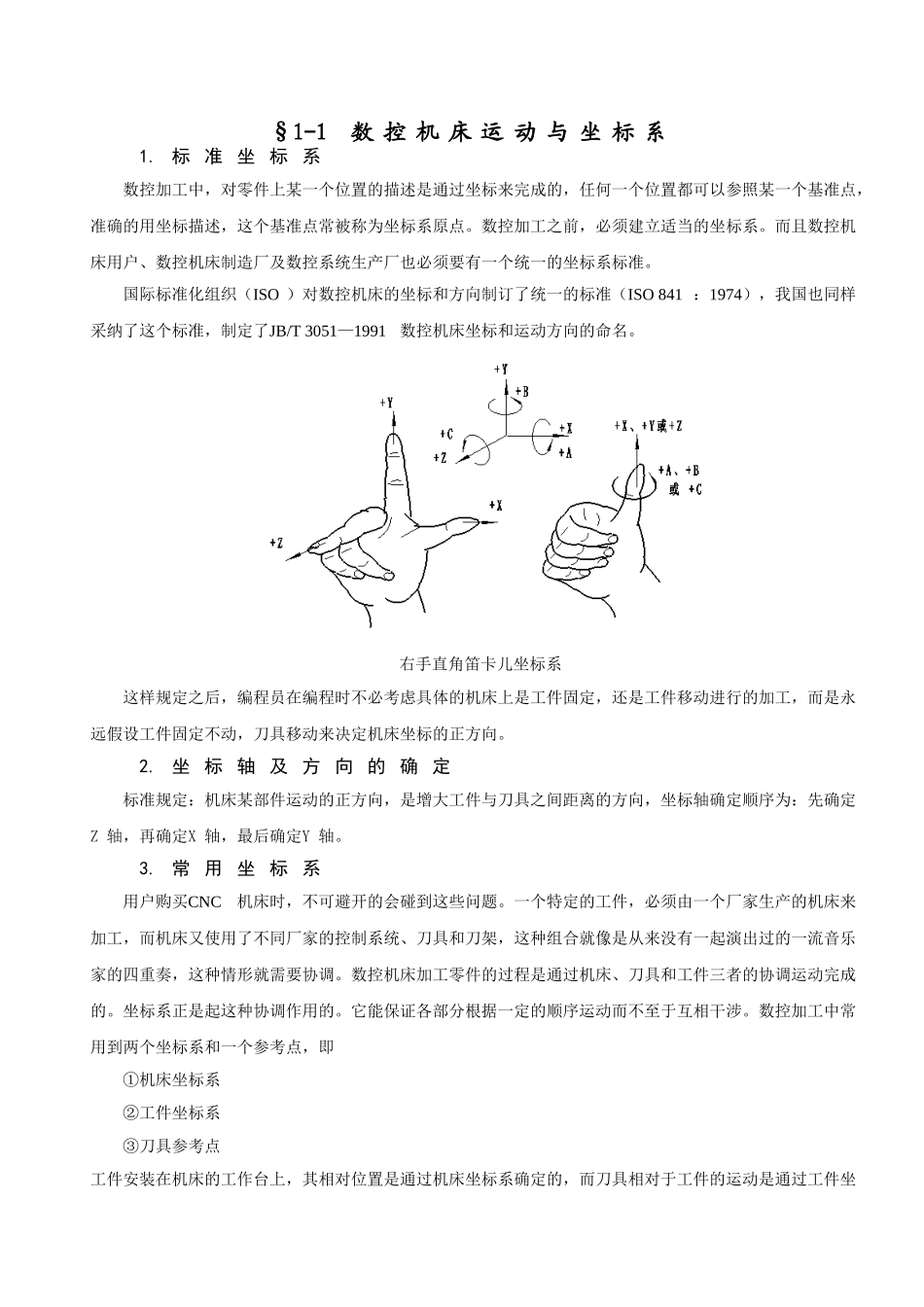

计算机数控装置数控装置伺服系统机床本体输入输出装置§0 数 控 加 工 技 术 概 述1. 数 控 技 术 的 产 生为单件、小批量生产，特别是复杂型面零件的生产提供自动化加工手段。数字控制技术（简称数控技术）产生于20世纪中期。该技术最早可以追溯到1952年。该技术的出现与美国空军、美国麻省理工学院和J 密不可分。直到20世纪60年代早期，数控技术才应用在产品制造领域，数控技术真正的繁荣时代是在1972年前后随着CNC 技术的产生而到来的。2. 数控的定义数字控制可以定义为通过机床控制系统用特定的编程代码对机床进行操作。数控是数字控制的简称，英文为 Numerical Control，简称 NC，目前数控一般是采纳通用或专用计算机来实现数字程序控制，因此数控也称为计算机数控（Computer Numerical Control）简称 CNC。数控技术是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。3.数控技术在国民经济中的地位4.数控技术的进展趋势随着科学技术的不断进展，数控技术的进展越来越快，数控机床朝着高性能、高精度、高速度、高柔性化和模块化方向进展。但最主要的进展趋势是智能化、开放化、网络化。5.数控加工的特点：和传统的机械加工手段相比数控加工技术具有以下特点： （1） 加工效率高。（2） 加工精度高。（3） 劳动强度低。（4） 适应能力强。（5） 准备时间缩短（6） 适合复杂零件的加工（7） 易于建立计算机通信网络，有利于生产管理。（8）设备初期投资大。（9）由于系统本身的复杂性，增加了维修的技术难度和维修费用。6. 数控机床的组成数控设备的基本结构如图1-1 所示。主要由输入/ 输出装置、计算机数控装置、伺服系统和机床本体等四部分组成。 数 控 设 备 基 本 结 构 框 图7. 数控机床的工作过程如图 1-2 所示为数控设备的一般工作原理图。 数控设备的工作原理§1-1 数 控 机 床 运 动 与 坐 标 系1. 标 准 坐 标 系数控加工中，对零件上某一个位置的描述是通过坐标来完成的，任何一个位置都可以参照某一个基准点，准确的用坐标描述，这个基准点常被称为坐标系原点。数控加工之前，必须建立适当的坐标系。而且数控机床用户、数控机床制造厂及数控系统生产厂也必须要有一个统一的坐标系标准。国际标准化组织（ISO ）对数控机床的坐标和方向制订了统一的标准（ISO 841 ：1974），我国也同样采纳了这个标准，制定了JB/T 3051—1991数控机...
