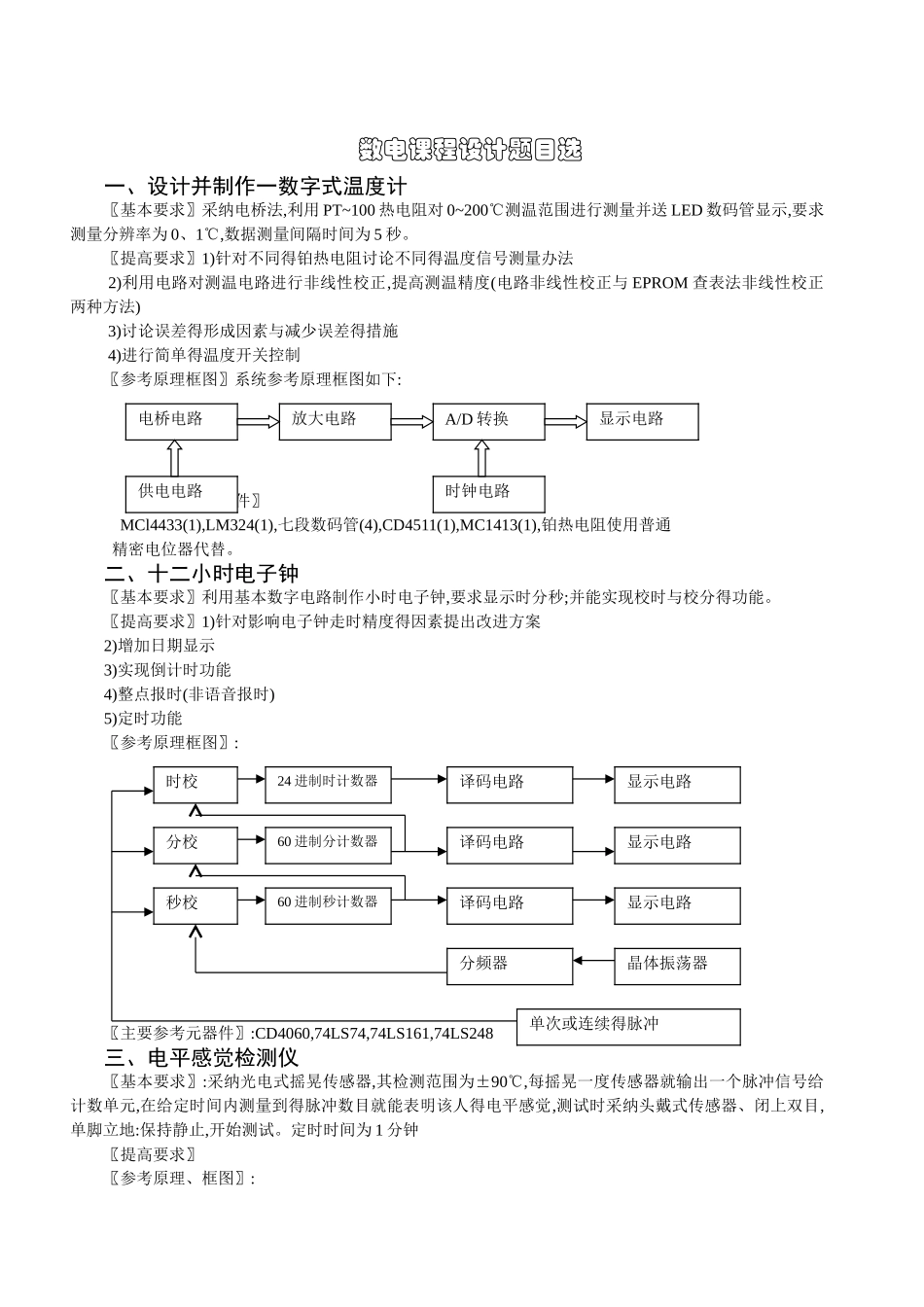

数电课程设计题目汇总

数电课程设计题目选一、设计并制作一数字式温度计〖基本要求〗采纳电桥法,利用 PT~100 热电阻对 0~200℃测温范围进行测量并送 LED 数码管显示,要求测量分辨率为 0、1℃,数据测量间隔时间为 5 秒。〖提高要求〗1)针对不同得铂热电阻讨论不同得温度信号测量办法 2)利用电路对测温电路进行非线性校正,提高测温精度(电路非线性校正与 EPROM 查表法非线性校正两种方法) 3)讨论误差得形成因素与减少误差得措施 4)进行简单得温度开关控制〖参考原理框图〗系统参考原理框图如下: 〖主要参考元器件〗 MCl4433(1),LM324(1),七段数码管(4),CD4511(1),MC1413(1),铂热电阻使用普通 精密电位器代替。二、十二小时电子钟〖基本要求〗利用基本数字电路制作小时电子钟,要求显示时分秒;并能实现校时与校分得功能。〖提高要求〗1)针对影响电子钟走时精度得因素提出改进方案2)增加日期显示3)实现倒计时功能4)整点报时(非语音报时)5)定时功能〖参考原理框图〗:〖主要参考元器件〗:CD4060,74LS74,74LS161,74LS248三、电平感觉检测仪〖基本要求〗:采纳光电式摇晃传感器,其检测范围为±90℃,每摇晃一度传感器就输出一个脉冲信号给计数单元,在给定时间内测量到得脉冲数目就能表明该人得电平感觉,测试时采纳头戴式传感器、闭上双目,单脚立地:保持静止,开始测试。定时时间为 1 分钟〖提高要求〗〖参考原理、框图〗:电桥电路供电电路时钟电路放大电路A/D 转换显示电路时校分校秒校24 进制时计数器单次或连续得脉冲60 进制分计数器分频器60 进制秒计数器译码电路晶体振荡器显示电路译码电路显示电路显示电路译码电路〖主要参考元器件〗CD4060,555,74LS74四、便携式快速心律计 基本要求〗利用数字电路制作一便携式快速心律计,用于在较短时间内测量脉搏跳动速率:并使用 LED显示。 〖提高要求〗1)提高测量精度得方法 2)设计能比较准确测量 1S 内心跳得电路 〖参考原理框图〗〖主要参考元器件〗CD4060,4528,4518;4511,14526五、数字式定时开关 〖基本要求〗设计并制作一数字式定时开关,此开关采纳 BCD 拨盘预置开关时间,其最大定时时间为9 秒,计数时采纳倒计时得方式并通过一位 LED 数码管显示。此开关预置时间以后通过另一按钮控制并进行倒计时,当时间显示为 0 时,开关发出开关信号,输出端呈现高电平,开关处于开态,再按按钮时,倒计时又开始。计时时间到驱动扬声器报警。 〖提高要求〗 l)输出部分加远距离(100m)继电器进行控制 2)延长定时时...
