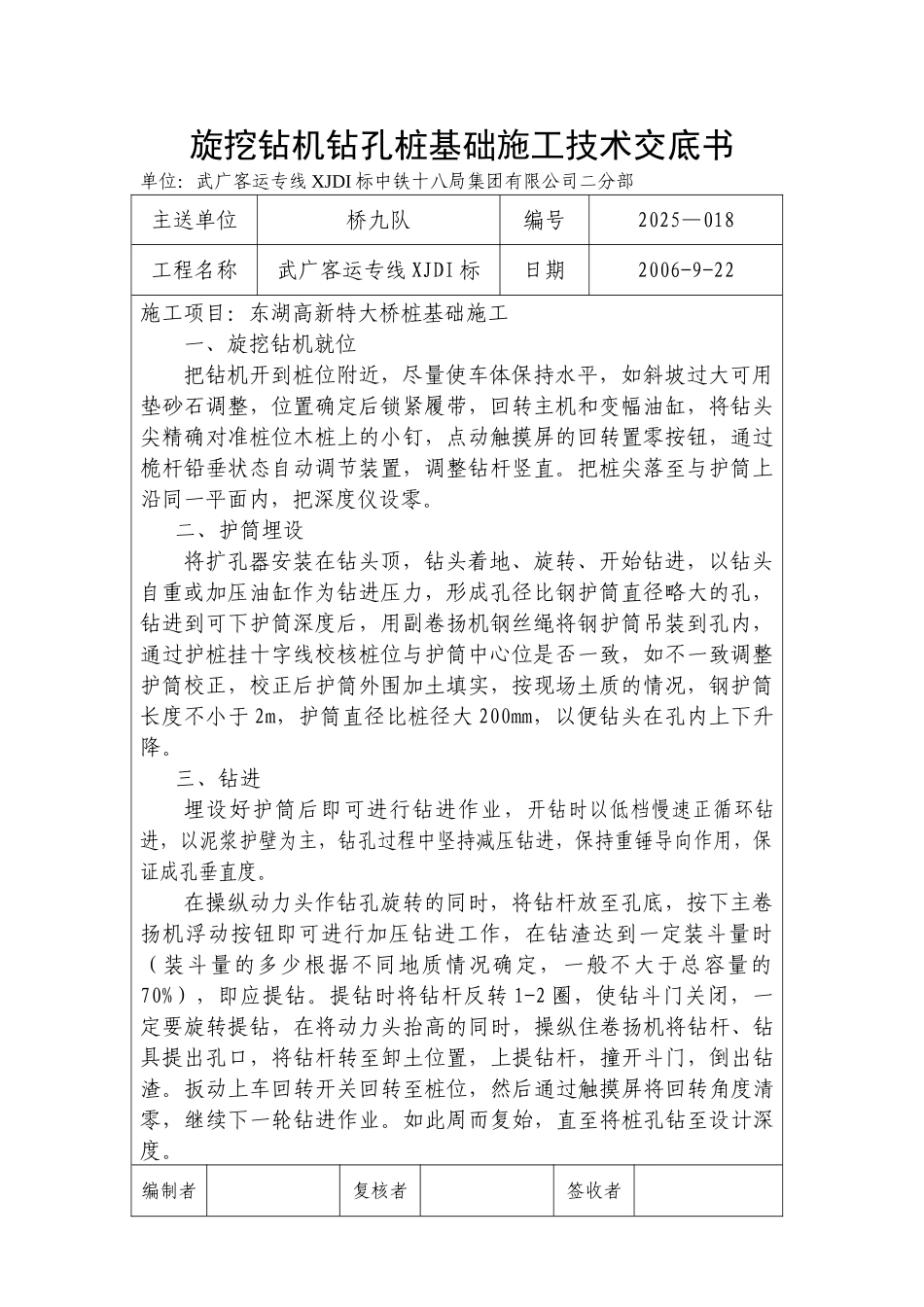

旋挖钻机钻孔桩基础施工技术交底书单位：武广客运专线 XJDI 标中铁十八局集团有限公司二分部主送单位桥九队编号2025—018工程名称武广客运专线 XJDI 标日期2006-9-22施工项目：东湖高新特大桥桩基础施工一、旋挖钻机就位把钻机开到桩位附近，尽量使车体保持水平，如斜坡过大可用垫砂石调整，位置确定后锁紧履带，回转主机和变幅油缸，将钻头尖精确对准桩位木桩上的小钉，点动触摸屏的回转置零按钮，通过桅杆铅垂状态自动调节装置，调整钻杆竖直。把桩尖落至与护筒上沿同一平面内，把深度仪设零。二、护筒埋设将扩孔器安装在钻头顶，钻头着地、旋转、开始钻进，以钻头自重或加压油缸作为钻进压力，形成孔径比钢护筒直径略大的孔，钻进到可下护筒深度后，用副卷扬机钢丝绳将钢护筒吊装到孔内，通过护桩挂十字线校核桩位与护筒中心位是否一致，如不一致调整护筒校正，校正后护筒外围加土填实，按现场土质的情况，钢护筒长度不小于 2m，护筒直径比桩径大 200mm，以便钻头在孔内上下升降。三、钻进埋设好护筒后即可进行钻进作业，开钻时以低档慢速正循环钻进，以泥浆护壁为主，钻孔过程中坚持减压钻进，保持重锤导向作用，保证成孔垂直度。在操纵动力头作钻孔旋转的同时，将钻杆放至孔底，按下主卷扬机浮动按钮即可进行加压钻进工作，在钻渣达到一定装斗量时（装斗量的多少根据不同地质情况确定，一般不大于总容量的70%），即应提钻。提钻时将钻杆反转 1-2 圈，使钻斗门关闭，一定要旋转提钻，在将动力头抬高的同时，操纵住卷扬机将钻杆、钻具提出孔口，将钻杆转至卸土位置，上提钻杆，撞开斗门，倒出钻渣。扳动上车回转开关回转至桩位，然后通过触摸屏将回转角度清零，继续下一轮钻进作业。如此周而复始，直至将桩孔钻至设计深度。编制者复核者签收者旋挖钻机钻孔桩基础施工技术交底书主送单位桥九队编号2025—018工程名称武广客运专线 XJDI 标日期2006-9-22四、清孔清孔采纳换浆法，当钻孔距设计标高 1m 时以相对密度较低的泥浆逐步把钻孔内浮悬的钻碴和相对密度较大的泥浆换出，钻到设计标高后钻头提离孔底 20cm 左右空转，继续供给泥浆，保持泥浆正常循环，经数十分钟或数小时待孔内泥浆换完直至稳定状态为止，换至孔内泥浆的相对密度低于 1.1以下，含砂率小于 2%，且孔底最终沉碴厚度不大于设计，柱桩不大于5cm；摩擦桩不大于 10cm。此时迅速拆除钻机，下钢筋笼，灌注水下混凝土。若用于柱桩，在完成上述换浆要求后，还应加入清水...
