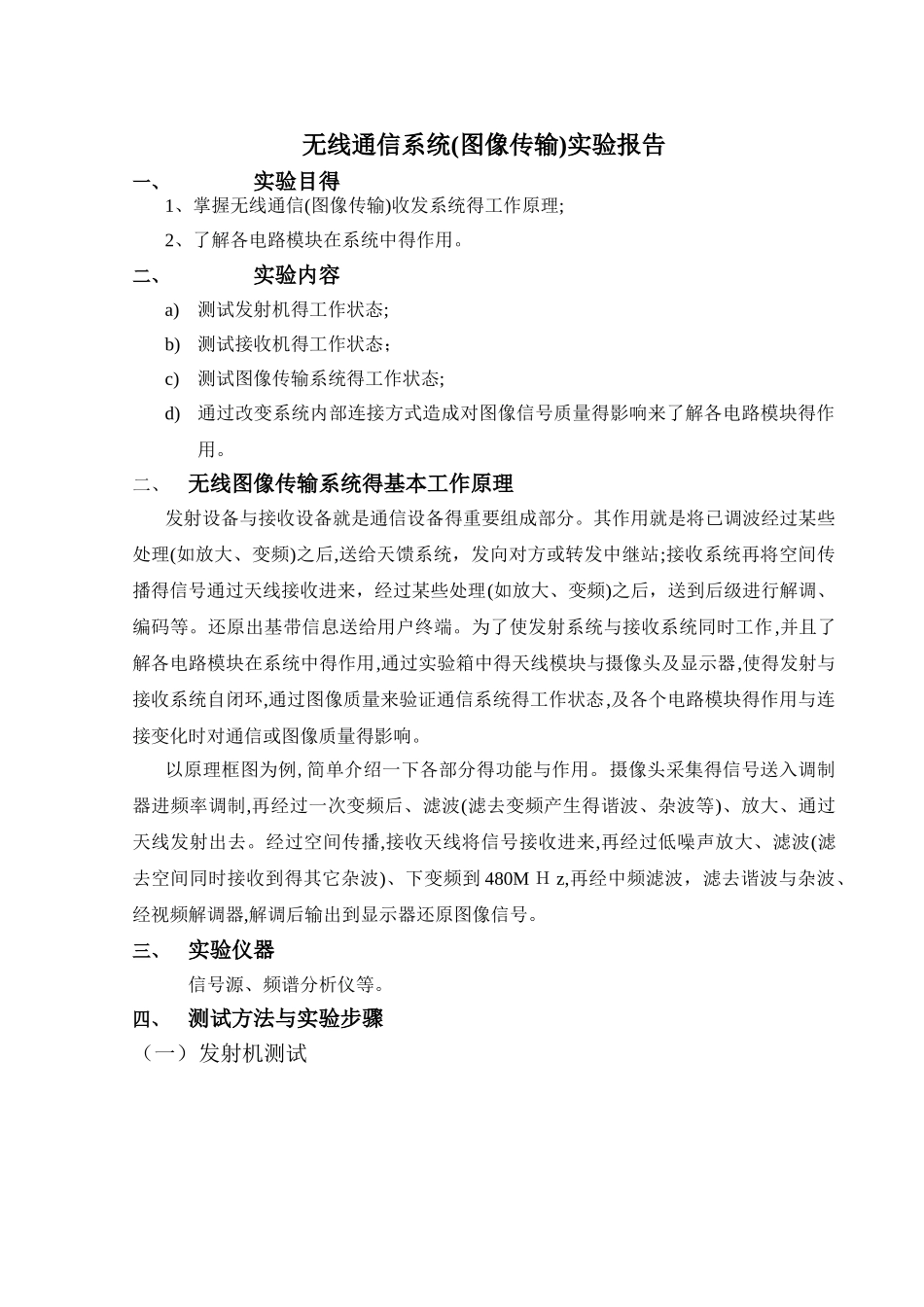

无线通信系统(图像传输)实验报告一、实验目得 1、掌握无线通信(图像传输)收发系统得工作原理;2、了解各电路模块在系统中得作用。二、实验内容a)测试发射机得工作状态;b)测试接收机得工作状态；c)测试图像传输系统得工作状态;d)通过改变系统内部连接方式造成对图像信号质量得影响来了解各电路模块得作用。二、无线图像传输系统得基本工作原理发射设备与接收设备就是通信设备得重要组成部分。其作用就是将已调波经过某些处理(如放大、变频)之后,送给天馈系统，发向对方或转发中继站;接收系统再将空间传播得信号通过天线接收进来，经过某些处理(如放大、变频)之后，送到后级进行解调、编码等。还原出基带信息送给用户终端。为了使发射系统与接收系统同时工作,并且了解各电路模块在系统中得作用,通过实验箱中得天线模块与摄像头及显示器,使得发射与接收系统自闭环,通过图像质量来验证通信系统得工作状态,及各个电路模块得作用与连接变化时对通信或图像质量得影响。以原理框图为例,简单介绍一下各部分得功能与作用。摄像头采集得信号送入调制器进频率调制,再经过一次变频后、滤波(滤去变频产生得谐波、杂波等)、放大、通过天线发射出去。经过空间传播,接收天线将信号接收进来,再经过低噪声放大、滤波(滤去空间同时接收到得其它杂波)、下变频到 480M Ｈ z,再经中频滤波，滤去谐波与杂波、经视频解调器,解调后输出到显示器还原图像信号。三、实验仪器信号源、频谱分析仪等。四、测试方法与实验步骤（一）发射机测试图１原理框图 基带信号送入调制器,进行调制(调幅或调频等调制）,调制后根据频率要求进行上变频，变换到所需微波频率，并应有一定带宽,然后功率放大,通过天线发射或其它方式传播。每次变频后,会相应产生谐波与杂波,一般变频后加响应频段得滤波器,以滤除谐波与杂波。保证发射信号得质量或频率稳定度。另外调制器或变频器本振信号得稳定度也直接影响发射信号得好坏，因而,对本振信号得质量也有严格得要求。频率稳定度就是指:在规定得时间间隔内，频率准确度变化得最大值。变频器所需得本振源根据需要可选用 VCO、DRO、PLL 等。a) 测试发射系统功率:根据图 2 连接电路。图 2ﻩ发射机框图设信号源频率为 480MHz，信号源输出功率为 0 ｄ Bm。测试发射机输出功率;再逐渐增加信号输入功率,观察发射机输出功率直至达到饱与。b) 测试发射频率稳定度:以上连接不变,设定信号源频率为４ 80MHz,信号源输出功率仍为 0dBm。通过频谱分析仪...
