机房高密度布线方案

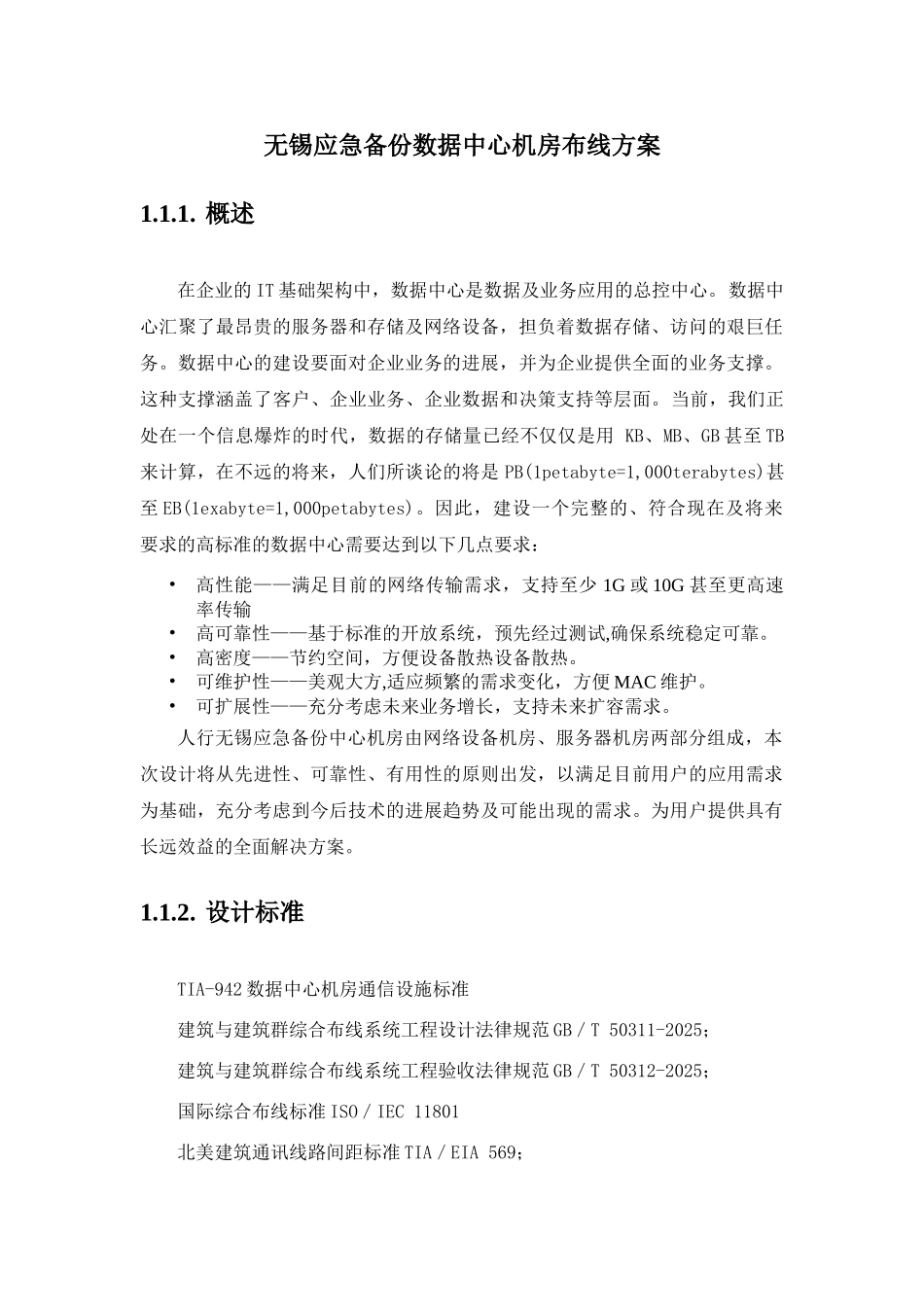

无锡应急备份数据中心机房布线方案1.1.1. 概述在企业的 IT 基础架构中，数据中心是数据及业务应用的总控中心。数据中心汇聚了最昂贵的服务器和存储及网络设备，担负着数据存储、访问的艰巨任务。数据中心的建设要面对企业业务的进展，并为企业提供全面的业务支撑。这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB 甚至 TB来计算，在不远的将来，人们所谈论的将是 PB(1petabyte=1,000terabytes)甚至 EB(1exabyte=1,000petabytes)。因此，建设一个完整的、符合现在及将来要求的高标准的数据中心需要达到以下几点要求：•高性能——满足目前的网络传输需求，支持至少 1G 或 10G 甚至更高速率传输•高可靠性——基于标准的开放系统，预先经过测试,确保系统稳定可靠。•高密度——节约空间，方便设备散热设备散热。•可维护性——美观大方,适应频繁的需求变化，方便 MAC 维护。•可扩展性——充分考虑未来业务增长，支持未来扩容需求。人行无锡应急备份中心机房由网络设备机房、服务器机房两部分组成，本次设计将从先进性、可靠性、有用性的原则出发，以满足目前用户的应用需求为基础，充分考虑到今后技术的进展趋势及可能出现的需求。为用户提供具有长远效益的全面解决方案。1.1.2. 设计标准TIA-942 数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计法律规范 GB／T 50311-2025；建筑与建筑群综合布线系统工程验收法律规范 GB／T 50312-2025；国际综合布线标准 ISO／IEC 11801北美建筑通讯线路间距标准 TIA／EIA 569；北美商用建筑通讯基础结构管理法律规范 TIA／EIA 606；非屏蔽双绞线布线测试标准 TIA／EIA TSB67；北美商用建筑通讯接地要求 TIA／EIA 607；欧洲综合布线系统标准 BN50173；其它国家和行业标准法律规范；1.1.3. TIA-942 数据中心机房通信设施标准2025 年 4 月美国通信工业委员会 TIA 发布了数据中心机房通信设施标准，该标准数据中心的设计、安装提供了法律规范和建议，内容包括：建筑结构、空间布局、安全、节能，接地、机械及防火保护、提供了建议。根据该标准,典型的数据中心应包括以下基本的区域,1.ER,提供数据中心与外部网络的互联.服务供应商(SP)的连接首先进入到ER.在许多数据中心里,ER 被直接放置到计算机机房内(CR).为了安全起见,接入机房(ER)最好跟计算机机房分离开2.MDA,是数据中心...
