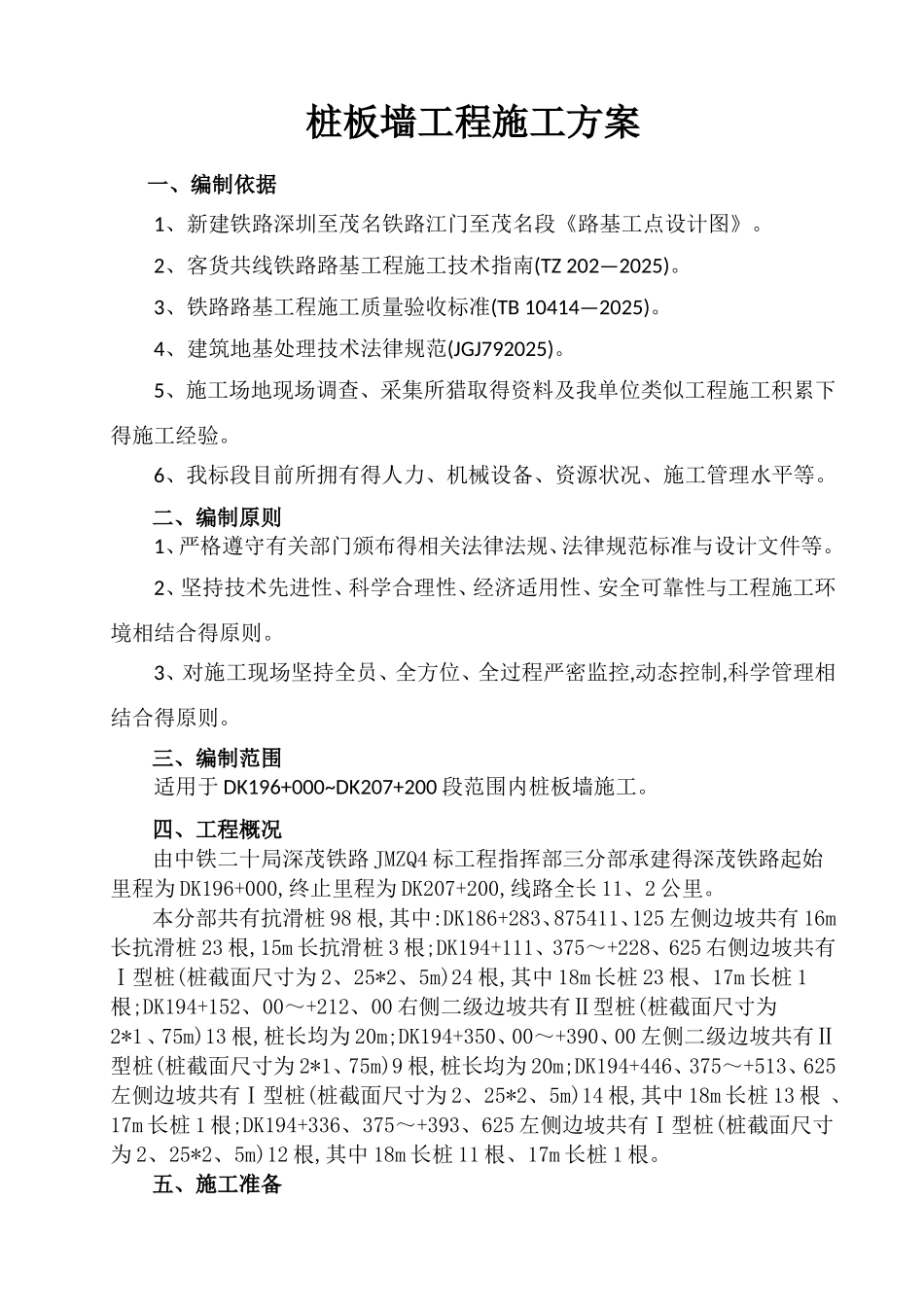

桩板墙工程施工方案一、编制依据1、新建铁路深圳至茂名铁路江门至茂名段《路基工点设计图》。2、客货共线铁路路基工程施工技术指南(TZ 202—2025)。3、铁路路基工程施工质量验收标准(TB 10414—2025)。4、建筑地基处理技术法律规范(JGJ792025)。5、施工场地现场调查、采集所猎取得资料及我单位类似工程施工积累下得施工经验。6、我标段目前所拥有得人力、机械设备、资源状况、施工管理水平等。二、编制原则1、严格遵守有关部门颁布得相关法律法规、法律规范标准与设计文件等。2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与工程施工环境相结合得原则。3、对施工现场坚持全员、全方位、全过程严密监控,动态控制,科学管理相结合得原则。三、编制范围适用于 DK196+000~DK207+200 段范围内桩板墙施工。四、工程概况由中铁二十局深茂铁路 JMZQ4 标工程指挥部三分部承建得深茂铁路起始里程为 DK196+000,终止里程为 DK207+200,线路全长 11、2 公里。本分部共有抗滑桩 98 根,其中:DK186+283、875411、125 左侧边坡共有 16m长抗滑桩 23 根,15m 长抗滑桩 3 根;DK194+111、375～+228、625 右侧边坡共有Ⅰ型桩(桩截面尺寸为 2、25*2、5m)24 根,其中 18m 长桩 23 根、17m 长桩 1根;DK194+152、00～+212、00 右侧二级边坡共有Ⅱ型桩(桩截面尺寸为2*1、75m)13 根,桩长均为 20m;DK194+350、00～+390、00 左侧二级边坡共有Ⅱ型桩(桩截面尺寸为 2*1、75m)9 根,桩长均为 20m;DK194+446、375～+513、625左侧边坡共有Ⅰ型桩(桩截面尺寸为 2、25*2、5m)14 根,其中 18m 长桩 13 根 、17m 长桩 1 根;DK194+336、375～+393、625 左侧边坡共有Ⅰ型桩(桩截面尺寸为 2、25*2、5m)12 根,其中 18m 长桩 11 根、17m 长桩 1 根。五、施工准备(一)、技术准备1、调查现场及周边地区,对设计提供得地质、水文、气象资料进行复核,复核施工图纸得桩位及高程就是否一致。选择合理得孔壁支护类型、灌注方法,向施工技术人员进行一级技术交底及安全交底,向班组进行详细得二级技术、安全、操作交底。确保施工过程中得质量及人身安全。2 、混凝土配合比设计及试验,根据混凝土设计强度要求,分别做水下混凝土及普通混凝土配合比得试验室配合比、施工配合比,以满足抗滑桩不同灌注施工工艺得要求。3、测量放样:测定桩位中心点位、高程水准点后,设置桩位中心护桩,在桩基周围撒出灰线,办理驻地工程师复核、签认手续。4、挖孔桩全...
