模电试卷及答案

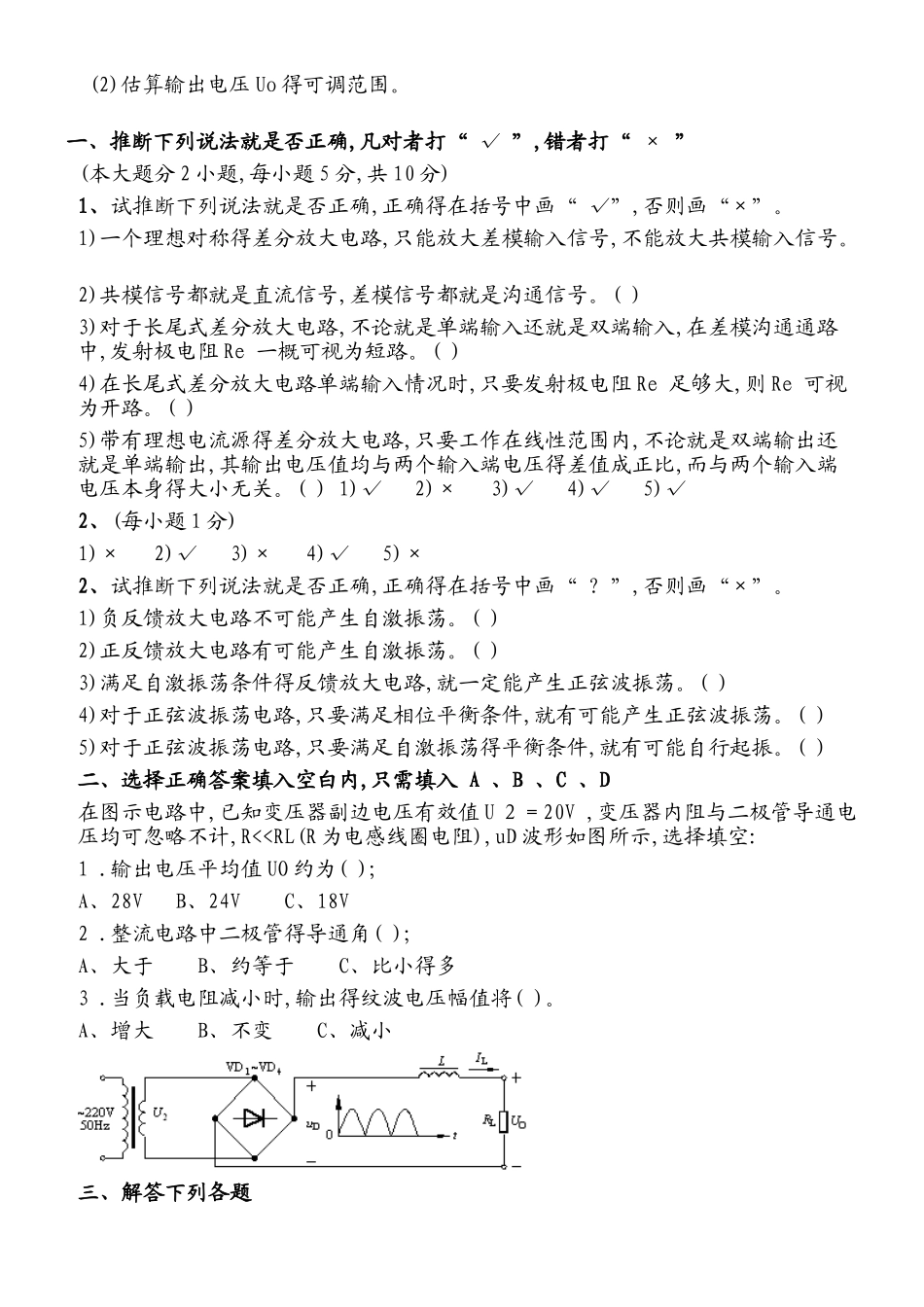

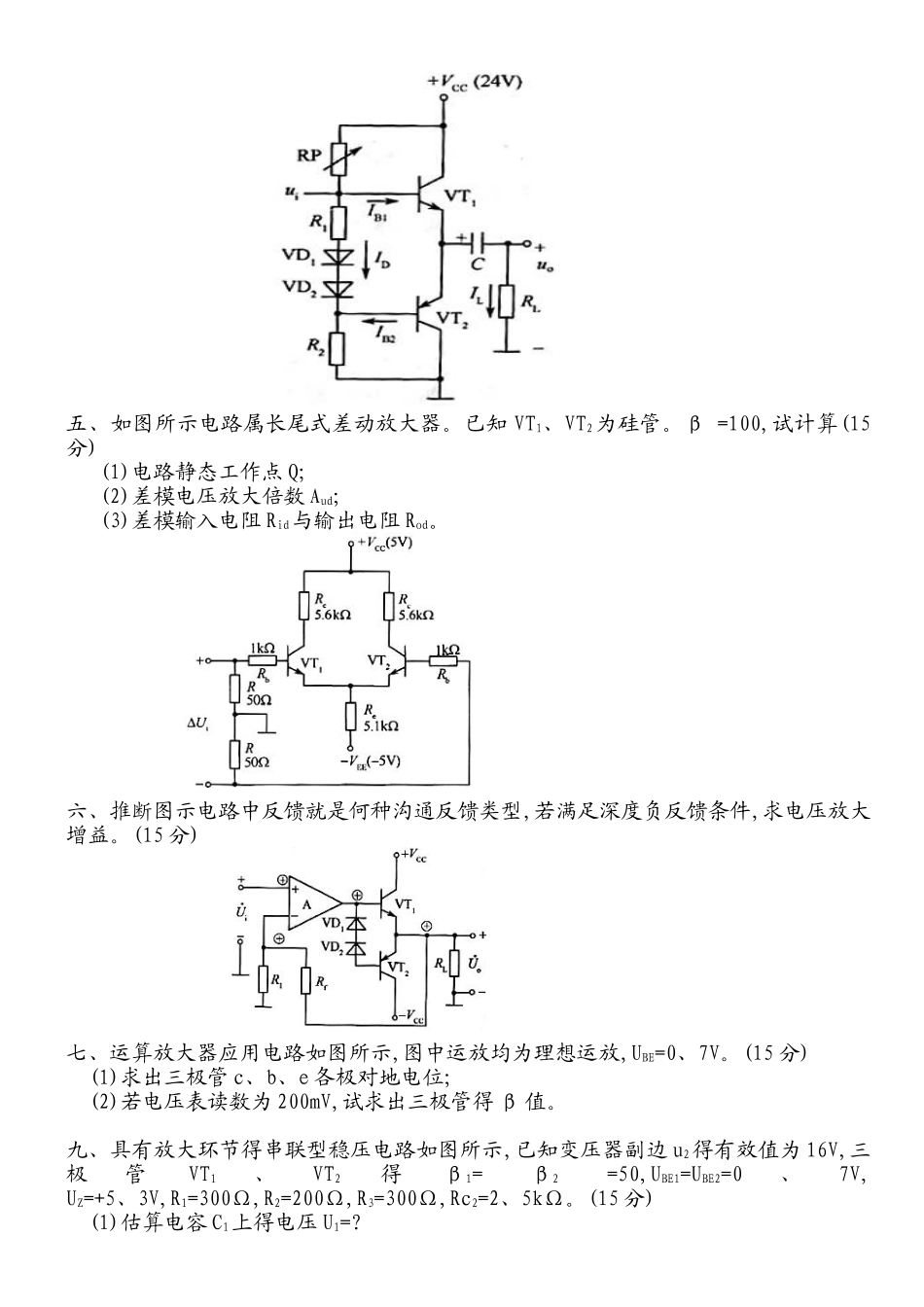

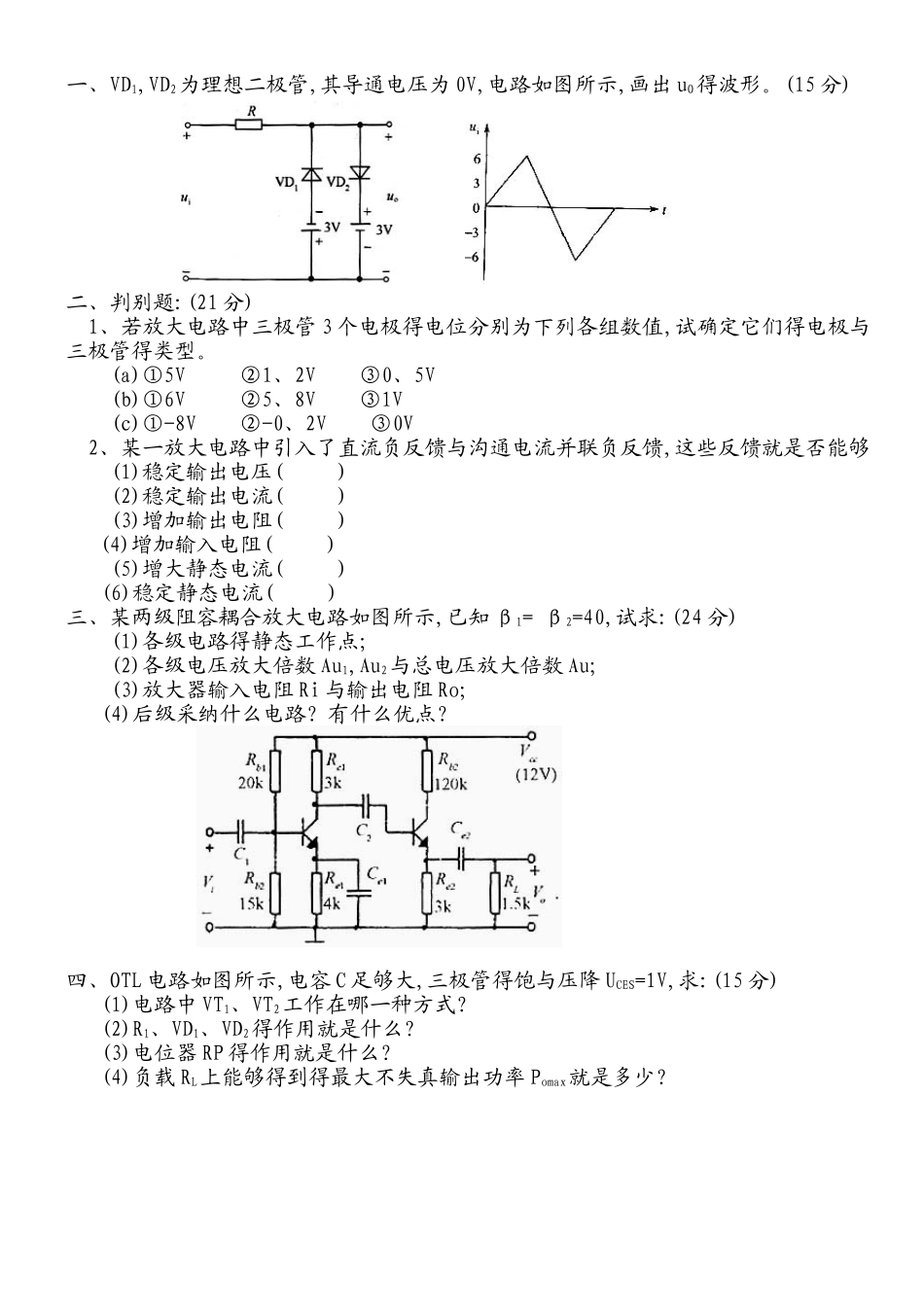

一、VD1,VD2为理想二极管,其导通电压为 0V,电路如图所示,画出 uO得波形。(15 分) 二、判别题:(21 分) 1、若放大电路中三极管 3 个电极得电位分别为下列各组数值,试确定它们得电极与三极管得类型。(a)①5V ②1、2V ③0、5V (b)①6V ②5、8V ③1V (c)①-8V ②-0、2V ③0V 2、某一放大电路中引入了直流负反馈与沟通电流并联负反馈,这些反馈就是否能够 (1)稳定输出电压( ) (2)稳定输出电流( ) (3)增加输出电阻( ) (4)增加输入电阻( ) (5)增大静态电流( )(6)稳定静态电流( )三、某两级阻容耦合放大电路如图所示,已知 β1= β2=40,试求:(24 分) (1)各级电路得静态工作点; (2)各级电压放大倍数 Au1,Au2与总电压放大倍数 Au; (3)放大器输入电阻 Ri 与输出电阻 Ro;(4)后级采纳什么电路？有什么优点？ 四、OTL 电路如图所示,电容 C 足够大,三极管得饱与压降 UCES=1V,求:(15 分)(1)电路中 VT1、VT2工作在哪一种方式？(2)R1、VD1、VD2得作用就是什么？(3)电位器 RP 得作用就是什么？(4)负载 RL上能够得到得最大不失真输出功率 Pomax就是多少？五、如图所示电路属长尾式差动放大器。已知 VT1、VT2为硅管。β =100,试计算(15分) (1)电路静态工作点 Q; (2)差模电压放大倍数 Aud;(3)差模输入电阻 Rid与输出电阻 Rod。六、推断图示电路中反馈就是何种沟通反馈类型,若满足深度负反馈条件,求电压放大增益。(15 分)七、运算放大器应用电路如图所示,图中运放均为理想运放,UBE=0、7V。(15 分) (1)求出三极管 c、b、e 各极对地电位; (2)若电压表读数为 200mV,试求出三极管得 β 值。九、具有放大环节得串联型稳压电路如图所示,已知变压器副边 u2得有效值为 16V,三极管VT1、VT2得β1= β2 =50,UBE1=UBE2=0、7V, UZ=+5、3V,R1=300Ω,R2=200Ω,R3=300Ω,Rc2=2、5kΩ。(15 分) (1)估算电容 C1上得电压 U1=？ (2)估算输出电压 Uo 得可调范围。一、推断下列说法就是否正确,凡对者打“ √ ”,错者打“ × ” (本大题分 2 小题,每小题 5 分,共 10 分) 1、试推断下列说法就是否正确,正确得在括号中画“ √”,否则画“×”。 1)一个理想对称得差分放大电路,只能放大差模输入信号,不能放大共模输入信号。 2)共模信号都就是直流信号,差模信号都就是沟通信号。( ) 3)对于长尾式差分放大电路,不论就是单端输入还就是双端输入,在差模沟通通路中,发射极电阻 Re 一概可视为短路。( ) ...
