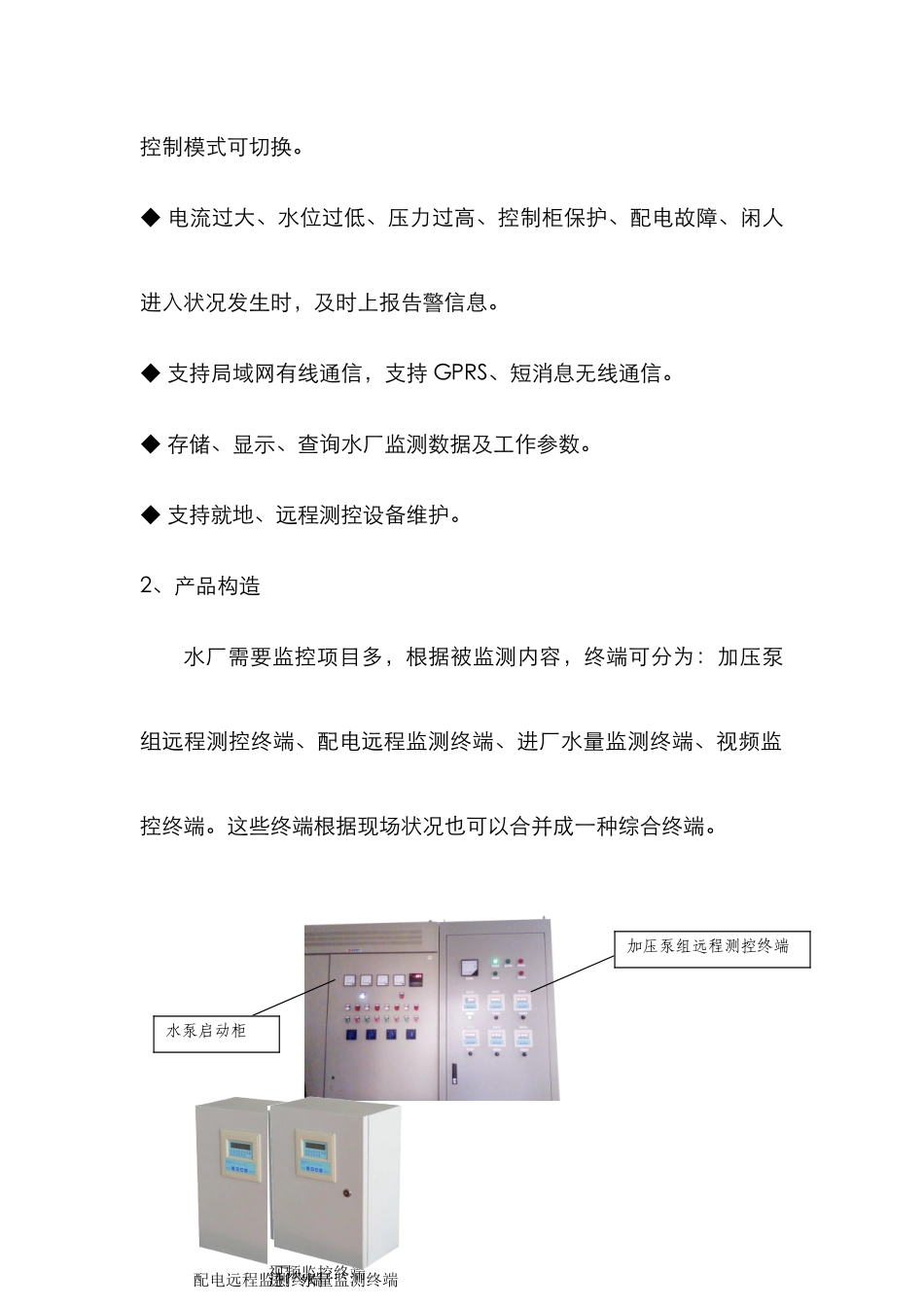

水厂自动化控制系统一、合用范畴：该系统合用于供水公司远程控制管理水厂，水厂操作人员可以在水厂控制室远程监测厂内水池水位、进厂流量、出厂流量、出厂压力、水质等信息；远程监测加压泵组、配电设备及其他自动化设备工作状况；可以远程控制加压泵启停。水司调度中心工作人员及公司主管领导可以远程监测各水厂工作状况及水厂操作人员操作状况。二、 系统构成：水厂自动化控制系统是水司生产调度管理系统一种子系统，重要由水司调度中心、水厂自动化控制中心、通信平台、加压泵组测控终端、配电设备监测终端构成。水厂 1水厂 N三、通信平台水司调度中心、各水厂、各职能部门之间数据通信在局域网内完毕；水厂与调度中心之间普通租用或铺设光纤。四、水厂自动化控制终端功能特点、产品构造及使用规定。1、水厂自动化控制终端功能特点：◆ 采集进厂流量、蓄水池水位、清水池水位、出厂压力、出厂流量、出厂水质、安防报警等信息；可采集每台泵出水压力、出水流量。◆ 采集每台加压水泵启停状态、运营时间、工作电流、工作电压、电能等电参数。◆ 采集配电室设备开关状态、总电能等。◆ 监视水厂大门、制水车间、泵房等重要区域图像。◆ 支持加压泵组控制柜手动控制、自动控制、远程控泵组设备启停，水司水司局域网租用或铺设光纤控制模式可切换。◆ 电流过大、水位过低、压力过高、控制柜保护、配电故障、闲人进入状况发生时，及时上报告警信息。◆ 支持局域网有线通信，支持 GPRS、短消息无线通信。◆ 存储、显示、查询水厂监测数据及工作参数。◆ 支持就地、远程测控设备维护。2、产品构造水厂需要监控项目多，根据被监测内容，终端可分为：加压泵组远程测控终端、配电远程监测终端、进厂水量监测终端、视频监控终端。这些终端根据现场状况也可以合并成一种综合终端。配电远程监测终端视频监控终端加压泵组远程测控终端水泵启动柜进厂水量监测终端3、加压泵组远程测控终端设备配备表序号部件名称数量备注数据服务器1RS485-RJ45主控制器1DATA-7201 采集水池水位、出厂压力、流量等分控制器 014DATA-7201 以 4 台加压泵为例分控制器 021DATA-7201 采集水质等信息控制变压器1380VAC/220VAC电压变送器4三相、单相；原则信号输出电流变送器4三相、单相；原则信号输出信号继电器812VDC 供电中间继电器8220VAC 供电开关电源1220VAC/12VDC备用电池17Ah/12VDC转换开关5两位控制按钮空开及端子110A串口信号转换模块N根据采集串口仪表...
