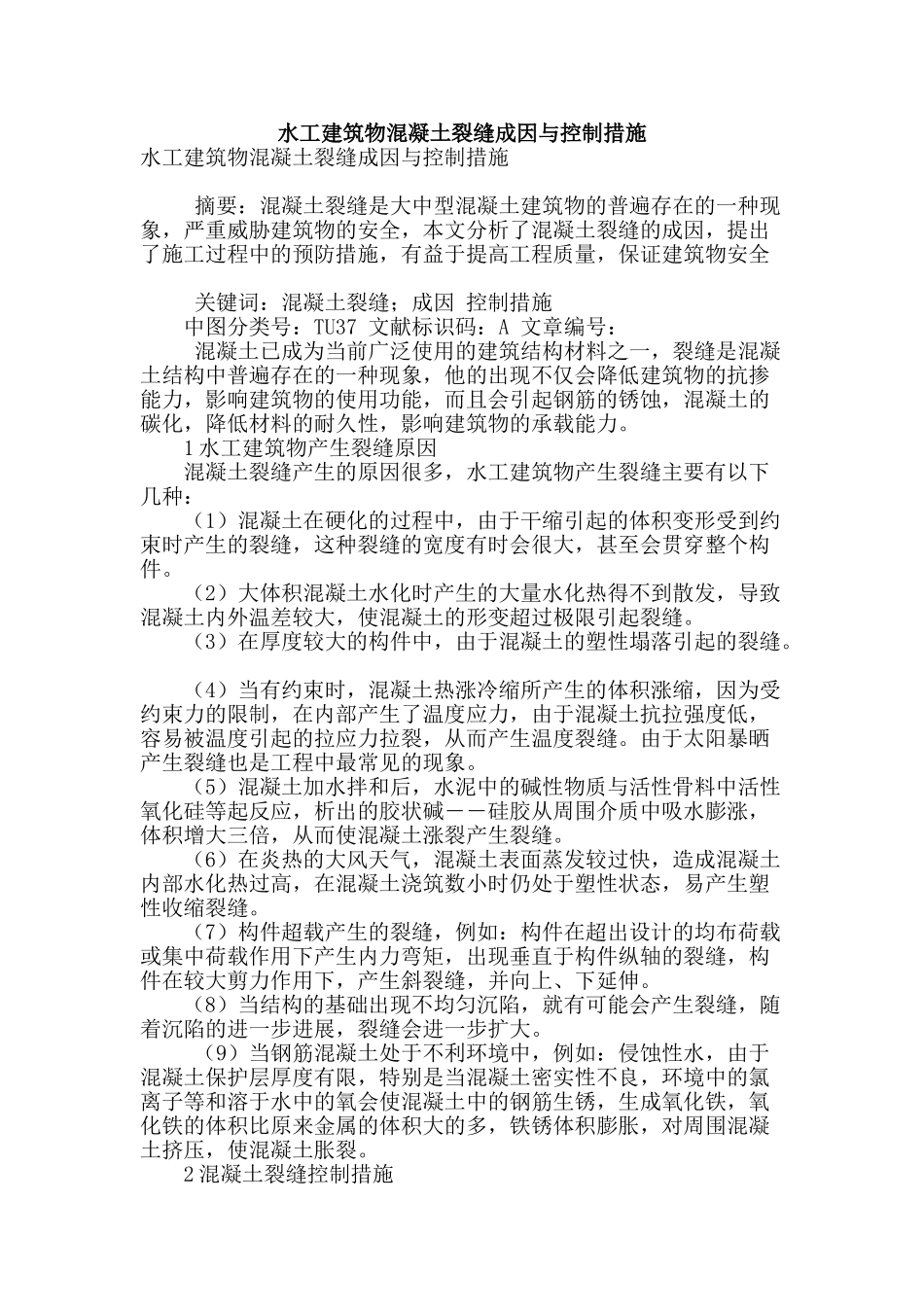

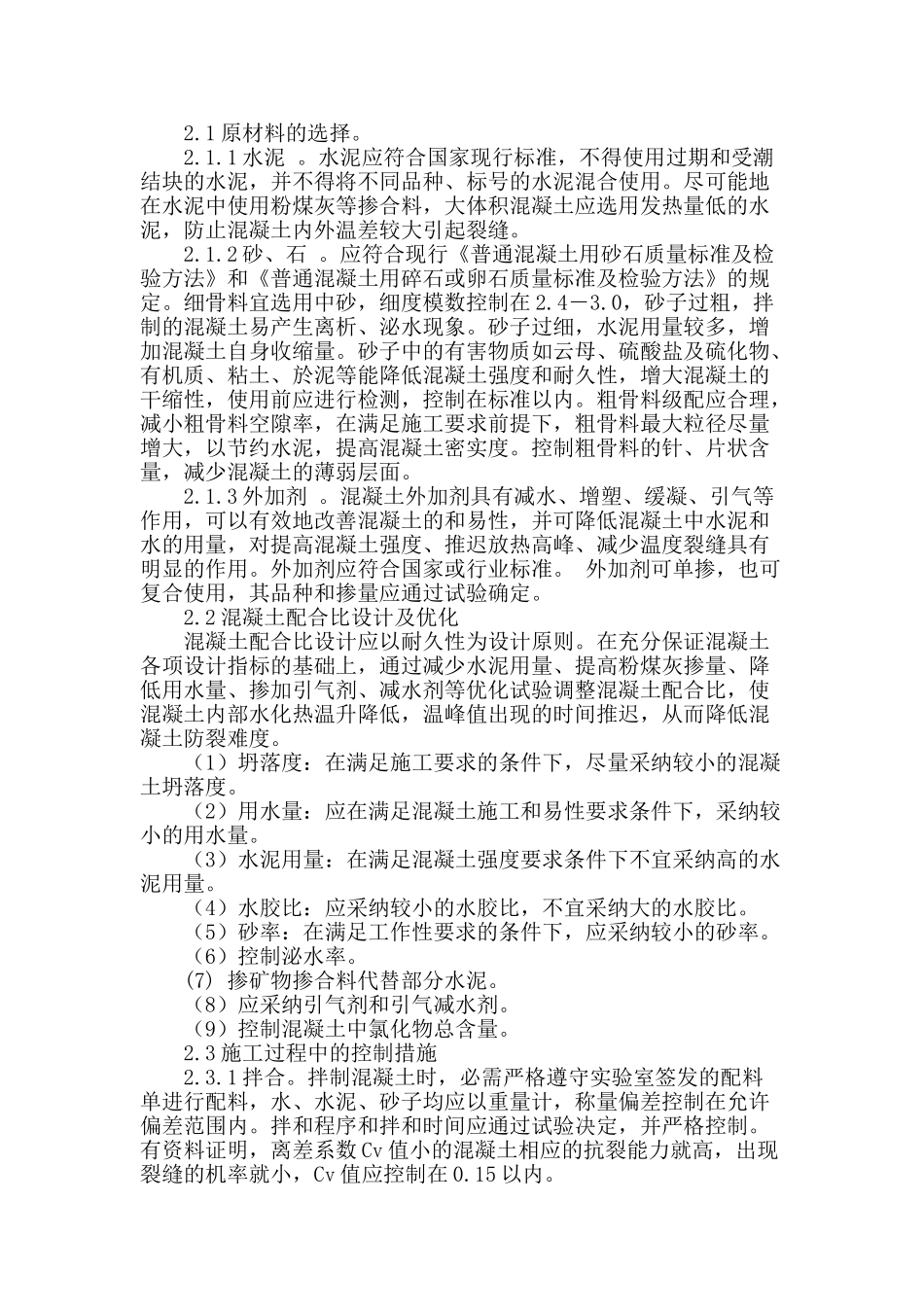

水工建筑物混凝土裂缝成因与控制措施水工建筑物混凝土裂缝成因与控制措施 摘要：混凝土裂缝是大中型混凝土建筑物的普遍存在的一种现象，严重威胁建筑物的安全，本文分析了混凝土裂缝的成因，提出了施工过程中的预防措施，有益于提高工程质量，保证建筑物安全 关键词：混凝土裂缝；成因 控制措施 中图分类号：TU37 文献标识码：A 文章编号： 混凝土已成为当前广泛使用的建筑结构材料之一，裂缝是混凝土结构中普遍存在的一种现象，他的出现不仅会降低建筑物的抗掺能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力。 1 水工建筑物产生裂缝原因 混凝土裂缝产生的原因很多，水工建筑物产生裂缝主要有以下几种： （1）混凝土在硬化的过程中，由于干缩引起的体积变形受到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构件。 （2）大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。 （3）在厚度较大的构件中，由于混凝土的塑性塌落引起的裂缝。 （4）当有约束时，混凝土热涨冷缩所产生的体积涨缩，因为受约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中最常见的现象。 （5）混凝土加水拌和后，水泥中的碱性物质与活性骨料中活性氧化硅等起反应，析出的胶状碱――硅胶从周围介质中吸水膨涨，体积增大三倍，从而使混凝土涨裂产生裂缝。 （6）在炎热的大风天气，混凝土表面蒸发较过快，造成混凝土内部水化热过高，在混凝土浇筑数小时仍处于塑性状态，易产生塑性收缩裂缝。 （7）构件超载产生的裂缝，例如：构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩，出现垂直于构件纵轴的裂缝，构件在较大剪力作用下，产生斜裂缝，并向上、下延伸。 （8）当结构的基础出现不均匀沉陷，就有可能会产生裂缝，随着沉陷的进一步进展，裂缝会进一步扩大。 （9）当钢筋混凝土处于不利环境中，例如：侵蚀性水，由于混凝土保护层厚度有限，特别是当混凝土密实性不良，环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈，生成氧化铁，氧化铁的体积比原来金属的体积大的多，铁锈体积膨胀，对周围混凝土挤压，使混凝土胀裂。 2 混凝土裂缝控制措施 2.1 原材料的选择。 2.1.1 水泥 。水泥应符合国家现行标准，...
