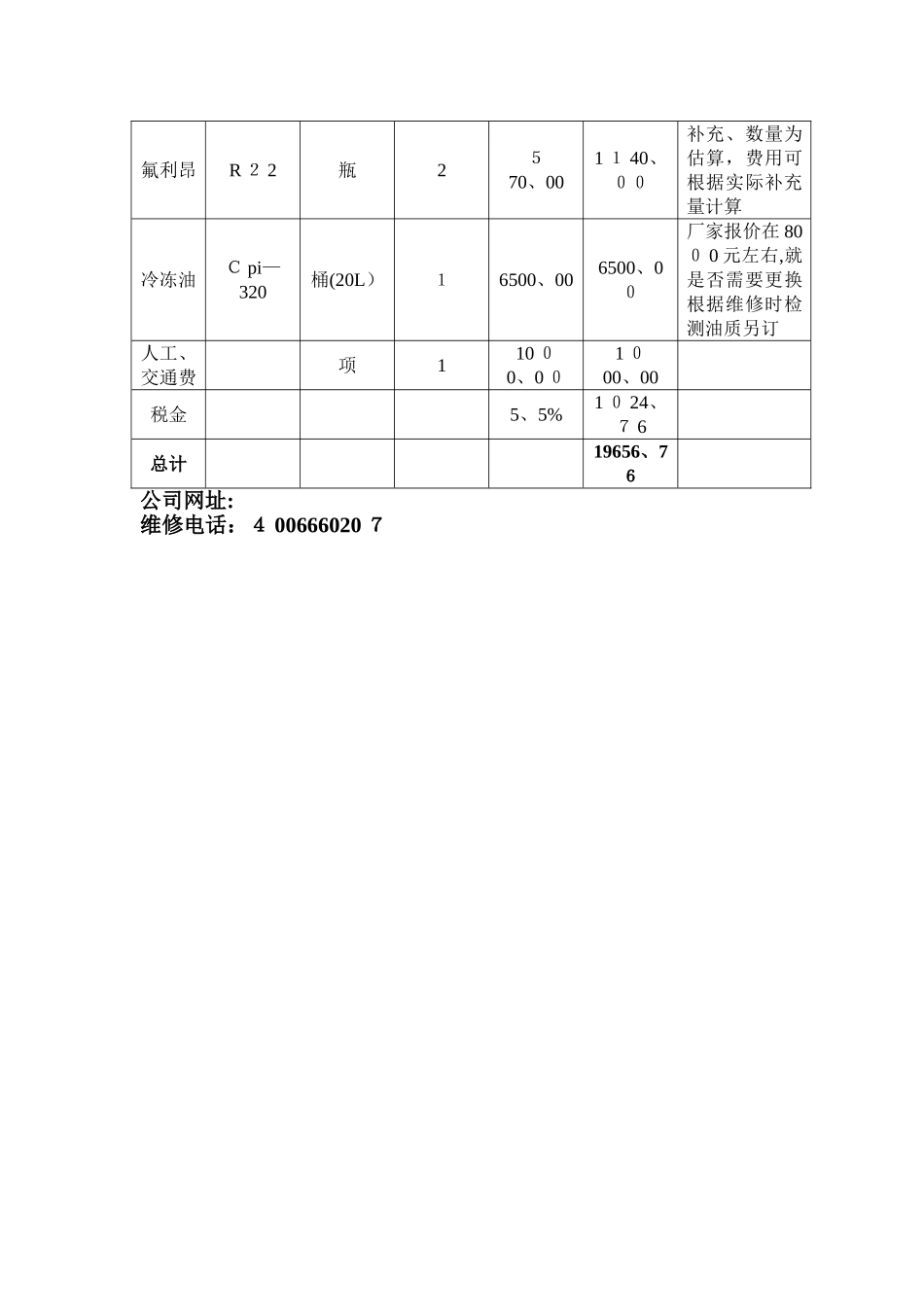

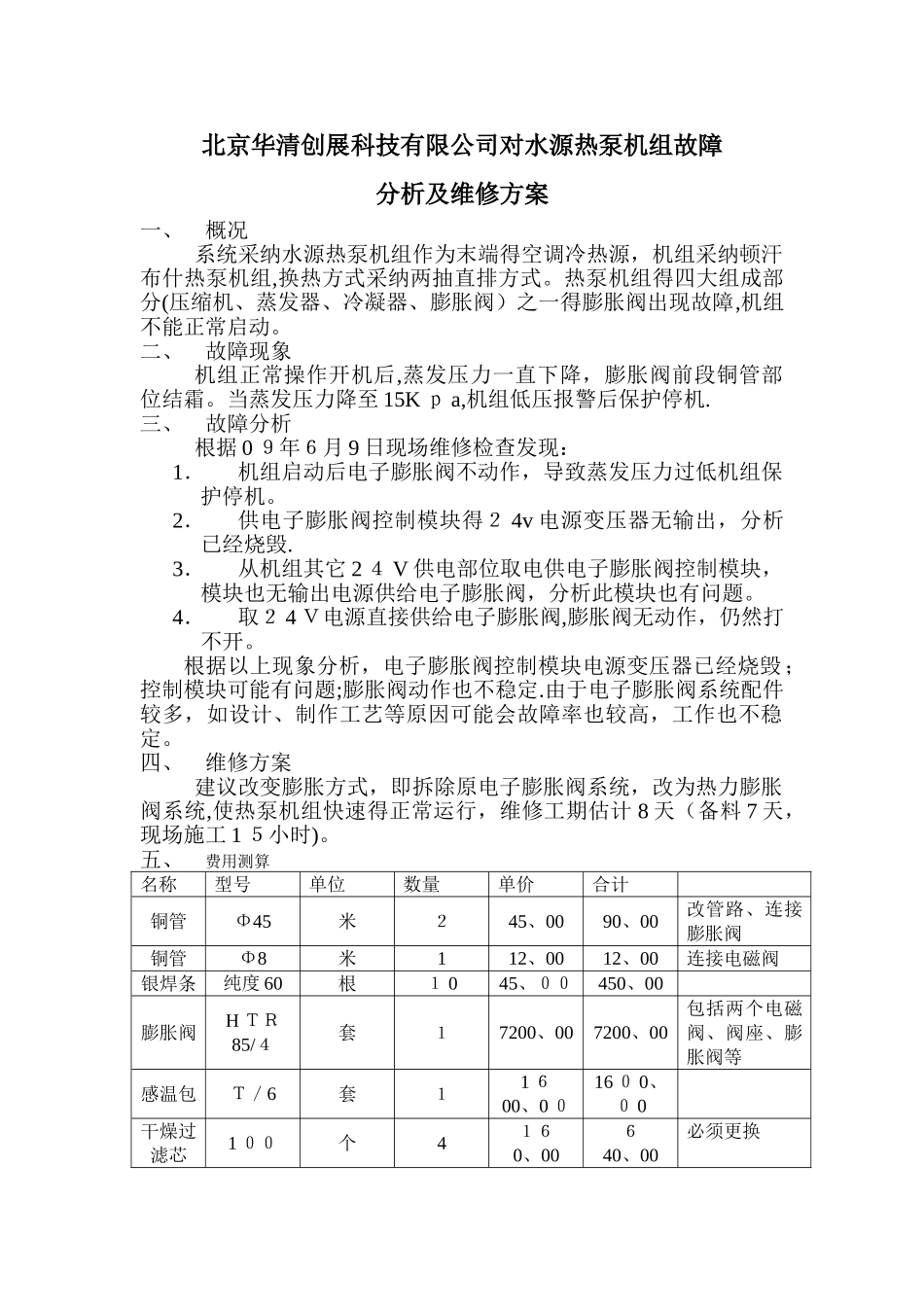

北京华清创展科技有限公司对水源热泵机组故障分析及维修方案一、概况系统采纳水源热泵机组作为末端得空调冷热源，机组采纳顿汗布什热泵机组,换热方式采纳两抽直排方式。热泵机组得四大组成部分(压缩机、蒸发器、冷凝器、膨胀阀）之一得膨胀阀出现故障,机组不能正常启动。二、故障现象机组正常操作开机后,蒸发压力一直下降，膨胀阀前段铜管部位结霜。当蒸发压力降至 15K ｐ a,机组低压报警后保护停机.三、故障分析根据 0 ９年６月 9 日现场维修检查发现：1．机组启动后电子膨胀阀不动作，导致蒸发压力过低机组保护停机。2．供电子膨胀阀控制模块得２ 4v 电源变压器无输出，分析已经烧毁.3．从机组其它 2 ４ V 供电部位取电供电子膨胀阀控制模块，模块也无输出电源供给电子膨胀阀，分析此模块也有问题。4．取２ 4 Ｖ电源直接供给电子膨胀阀,膨胀阀无动作，仍然打不开。根据以上现象分析，电子膨胀阀控制模块电源变压器已经烧毁；控制模块可能有问题;膨胀阀动作也不稳定.由于电子膨胀阀系统配件较多，如设计、制作工艺等原因可能会故障率也较高，工作也不稳定。四、维修方案建议改变膨胀方式，即拆除原电子膨胀阀系统，改为热力膨胀阀系统,使热泵机组快速得正常运行，维修工期估计 8 天（备料 7 天，现场施工 1 ５小时)。五、费用测算名称型号单位数量单价合计铜管Φ45米２45、0090、00改管路、连接膨胀阀铜管Φ8米112、0012、00连接电磁阀银焊条纯度 60根１ 045、００450、00膨胀阀H ＴＲ85/４套１7200、007200、00包括两个电磁阀、阀座、膨胀阀等感温包Ｔ／6套１1 ６00、0 ０16 ０ 0、０ 0干燥过滤芯1 ００个4１６0、00６40、00必须更换氟利昂R ２ 2瓶2５70、001 １ 40、００补充、数量为估算，费用可根据实际补充量计算冷冻油Ｃ pi—320桶(20L）１6500、006500、0０厂家报价在 80０ 0 元左右,就是否需要更换根据维修时检测油质另订人工、交通费项110 ０0、0 ０1 ０00、00税金5、5%1 ０ 24、７ 6总计19656、7６公司网址:维修电话：４ 00666020 ７
