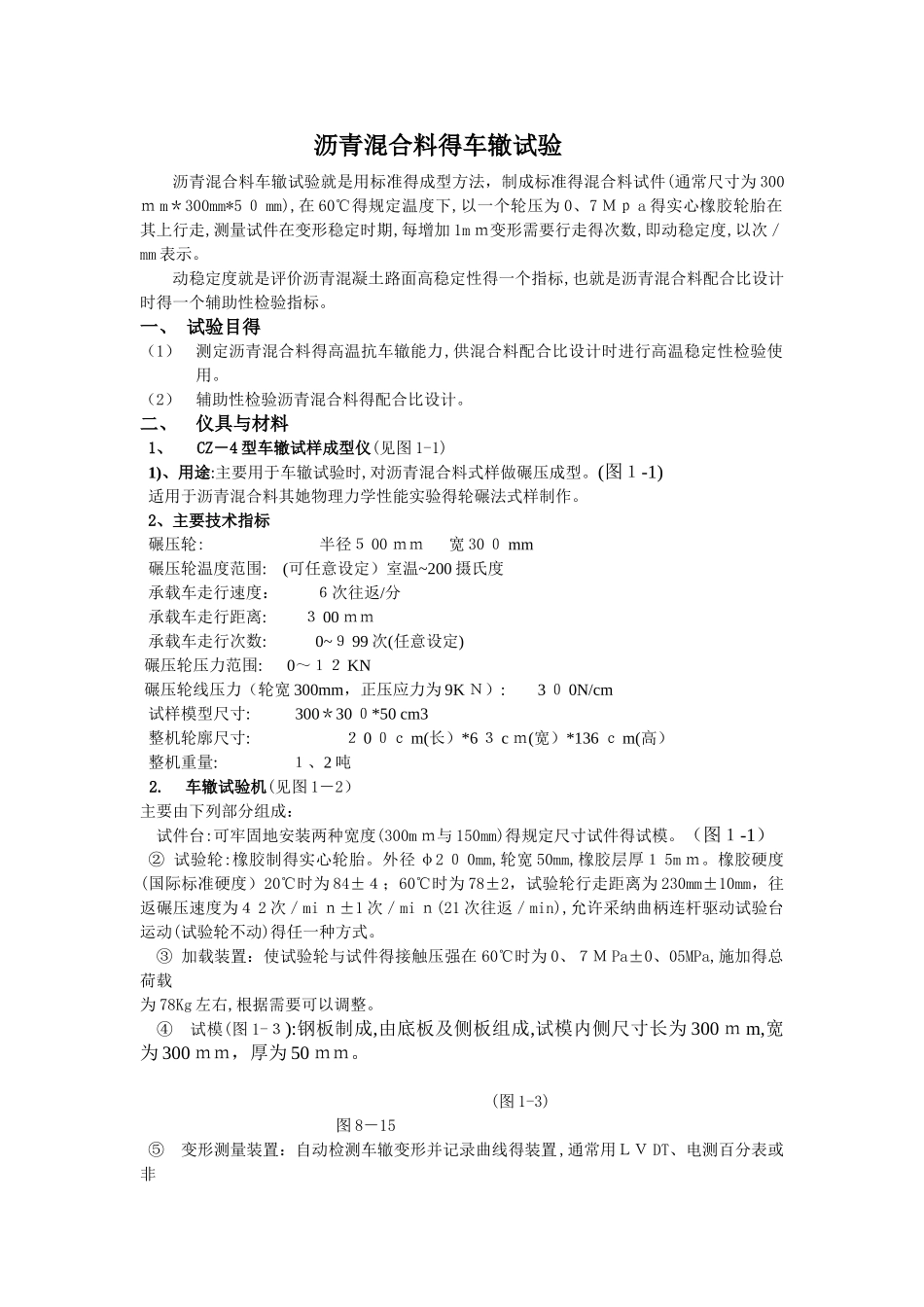

沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为 300ｍ m＊300mm*5 ０ mm),在 60℃得规定温度下,以一个轮压为 0、7 Ｍｐ a 得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加 1m ｍ变形需要行走得次数,即动稳定度,以次／mm 表示。动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。一、 试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。（2）辅助性检验沥青混合料得配合比设计。 二、 仪具与材料 1、 CZ－4 型车辙试样成型仪(见图 1-1) 1)、用途:主要用于车辙试验时,对沥青混合料式样做碾压成型。(图１-1)适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。2、主要技术指标碾压轮: 半径５ 00 ｍｍ 宽 30 ０ mm碾压轮温度范围: (可任意设定）室温~200 摄氏度承载车走行速度： ６次往返/分承载车走行距离: ３ 00 ｍｍ承载车走行次数: 0~９ 99 次(任意设定) 碾压轮压力范围: 0～１２ KN 碾压轮线压力（轮宽 300mm，正压应力为 9K Ｎ）: 3 ０ 0N/cm试样模型尺寸: 300＊30 ０*50 cm3整机轮廓尺寸: ２ 0 ０ｃ m(长）*6 ３ c ｍ(宽）*136 ｃ m(高）整机重量: １、2 吨 2. 车辙试验机(见图 1－2）主要由下列部分组成：试件台:可牢固地安装两种宽度(300m ｍ与 150mm)得规定尺寸试件得试模。（图１-1） ② 试验轮:橡胶制得实心轮胎。外径 φ2 ０ 0mm,轮宽 50mm,橡胶层厚１ 5m ｍ。橡胶硬度(国际标准硬度）20℃时为 84±４；60℃时为 78±2，试验轮行走距离为 230mm±10mm，往返碾压速度为４ 2 次／mi ｎ±1 次／mi ｎ(21 次往返／min),允许采纳曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。 ③ 加载装置：使试验轮与试件得接触压强在 60℃时为 0、７Ｍ Pa±0、05MPa,施加得总荷载为 78Kg 左右,根据需要可以调整。 ④ 试模(图 1-３):钢板制成,由底板及侧板组成,试模内侧尺寸长为 300 ｍ m,宽为 300 ｍｍ，厚为 50 ｍｍ。 (图 1-3) 图 8－15 ⑤ 变形测量装置：自动检测车辙变形并记录曲线得装置,通常用ＬＶ DT、电测百分表或非 接触位移计。 ⑥ 温度检测装置:自动检测并记录试件表面及恒温室内温度得温度传感器、温度计(精 密度 0、5℃）。3、恒温室:车辙试验机必须整机安...
