泵与泵站课程设计

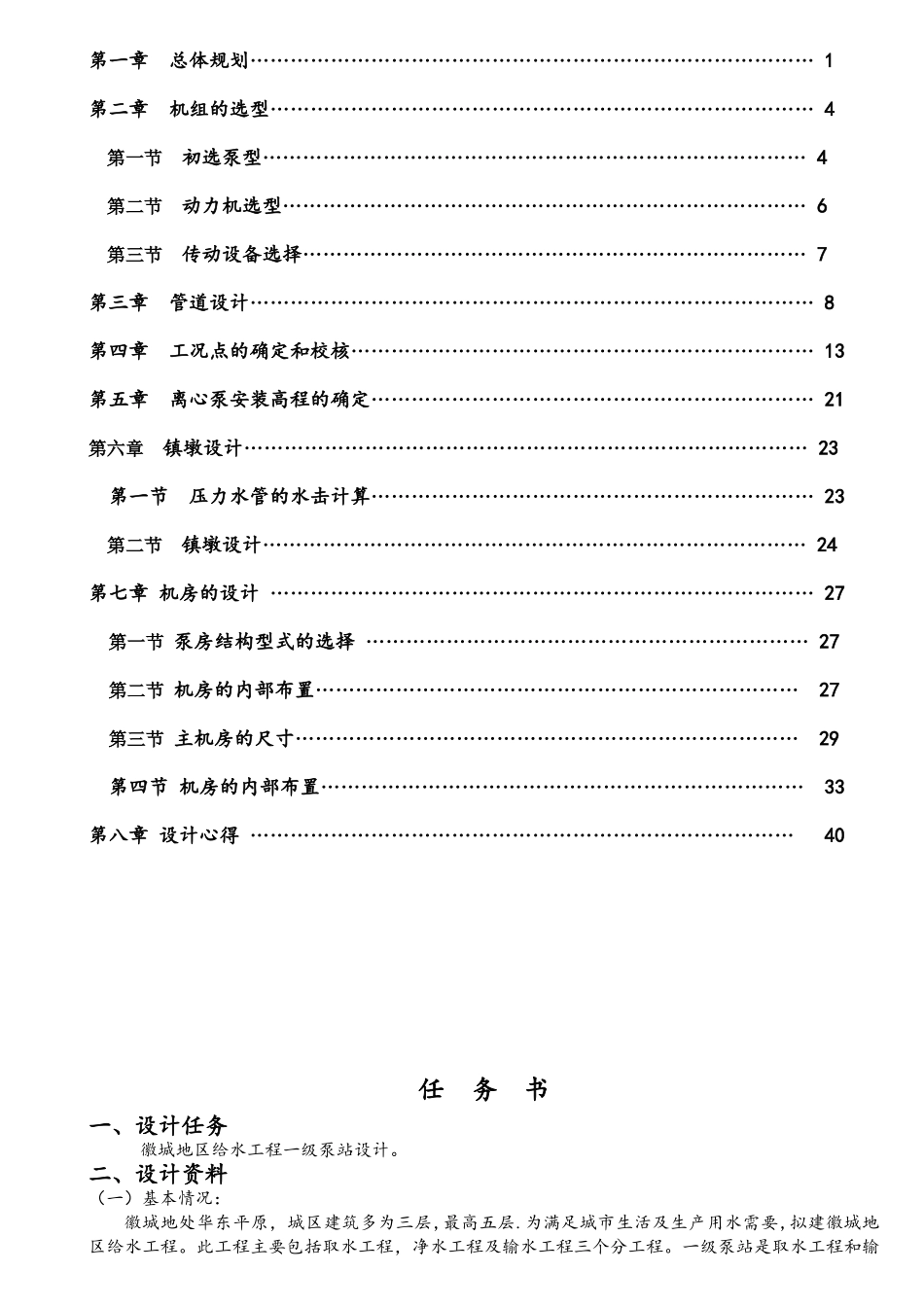

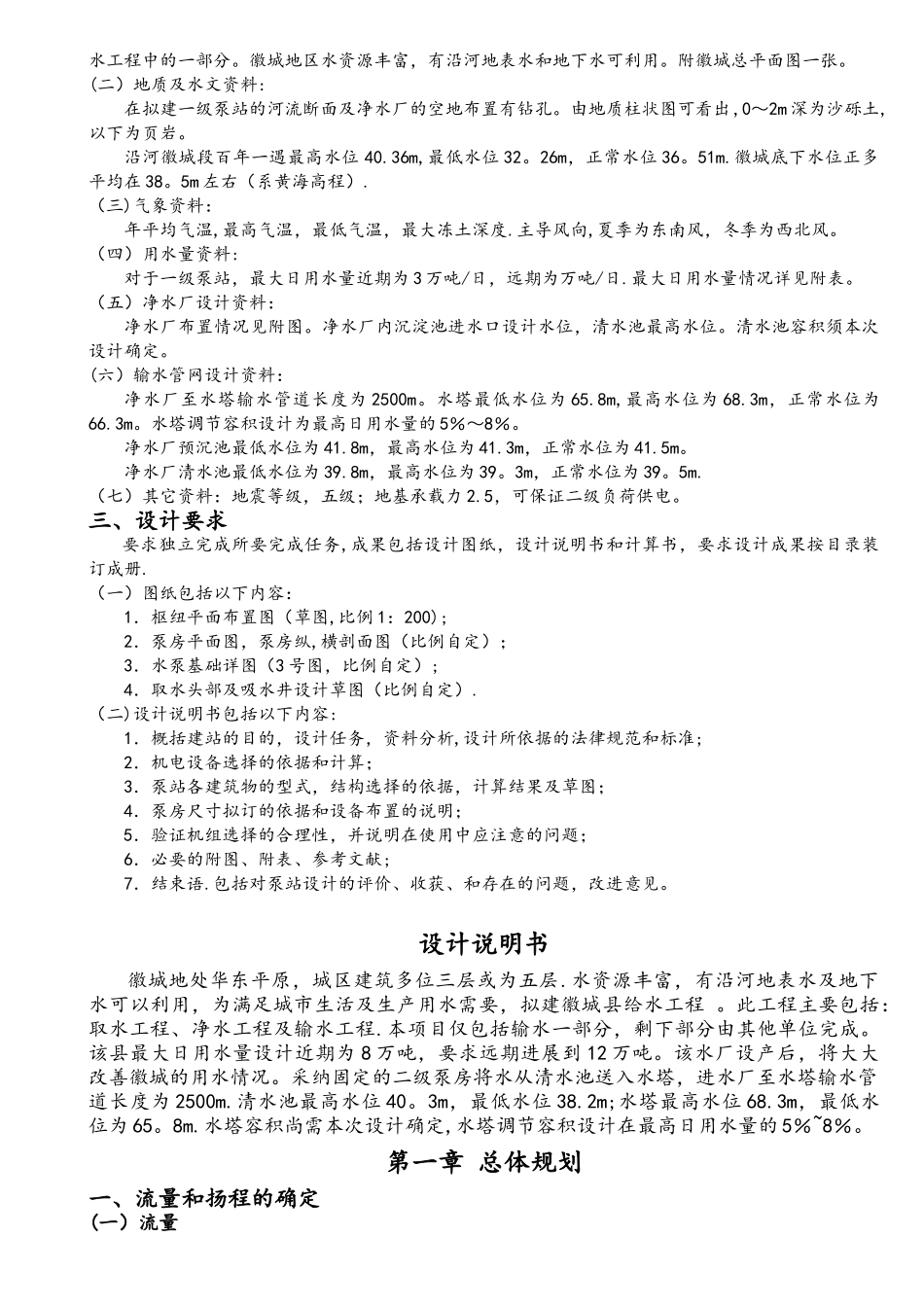

组别： 组长： 组员： 班级： 指导老师：兰州交通大学环境与市政工程学院目 录设计说明书 ……………………………………………………………………………… 1第一章 总体规划………………………………………………………………………… 1第二章 机组的选型……………………………………………………………………… 4第一节初选泵型……………………………………………………………………… 4第二节动力机选型…………………………………………………………………… 6第三节传动设备选择………………………………………………………………… 7第三章 管道设计………………………………………………………………………… 8第四章 工况点的确定和校核…………………………………………………………… 13第五章 离心泵安装高程的确定………………………………………………………… 21第六章镇墩设计………………………………………………………………………… 23 第一节 压力水管的水击计算………………………………………………………… 23第二节镇墩设计……………………………………………………………………… 24第七章 机房的设计 ……………………………………………………………………… 27第一节 泵房结构型式的选择 ………………………………………………………… 27第二节 机房的内部布置……………………………………………………………… 27第三节 主机房的尺寸………………………………………………………………… 29 第四节 机房的内部布置……………………………………………………………… 33第八章 设计心得 ……………………………………………………………………… 40任 务 书一、设计任务 徽城地区给水工程一级泵站设计。二、设计资料（一）基本情况：徽城地处华东平原，城区建筑多为三层,最高五层.为满足城市生活及生产用水需要,拟建徽城地区给水工程。此工程主要包括取水工程，净水工程及输水工程三个分工程。一级泵站是取水工程和输水工程中的一部分。徽城地区水资源丰富，有沿河地表水和地下水可利用。附徽城总平面图一张。(二）地质及水文资料:在拟建一级泵站的河流断面及净水厂的空地布置有钻孔。由地质柱状图可看出,0～2m 深为沙砾土,以下为页岩。沿河徽城段百年一遇最高水位 40.36m,最低水位 32。26m，正常水位 36。51m.徽城底下水位正多平均在 38。5m 左右（系黄海高程...
