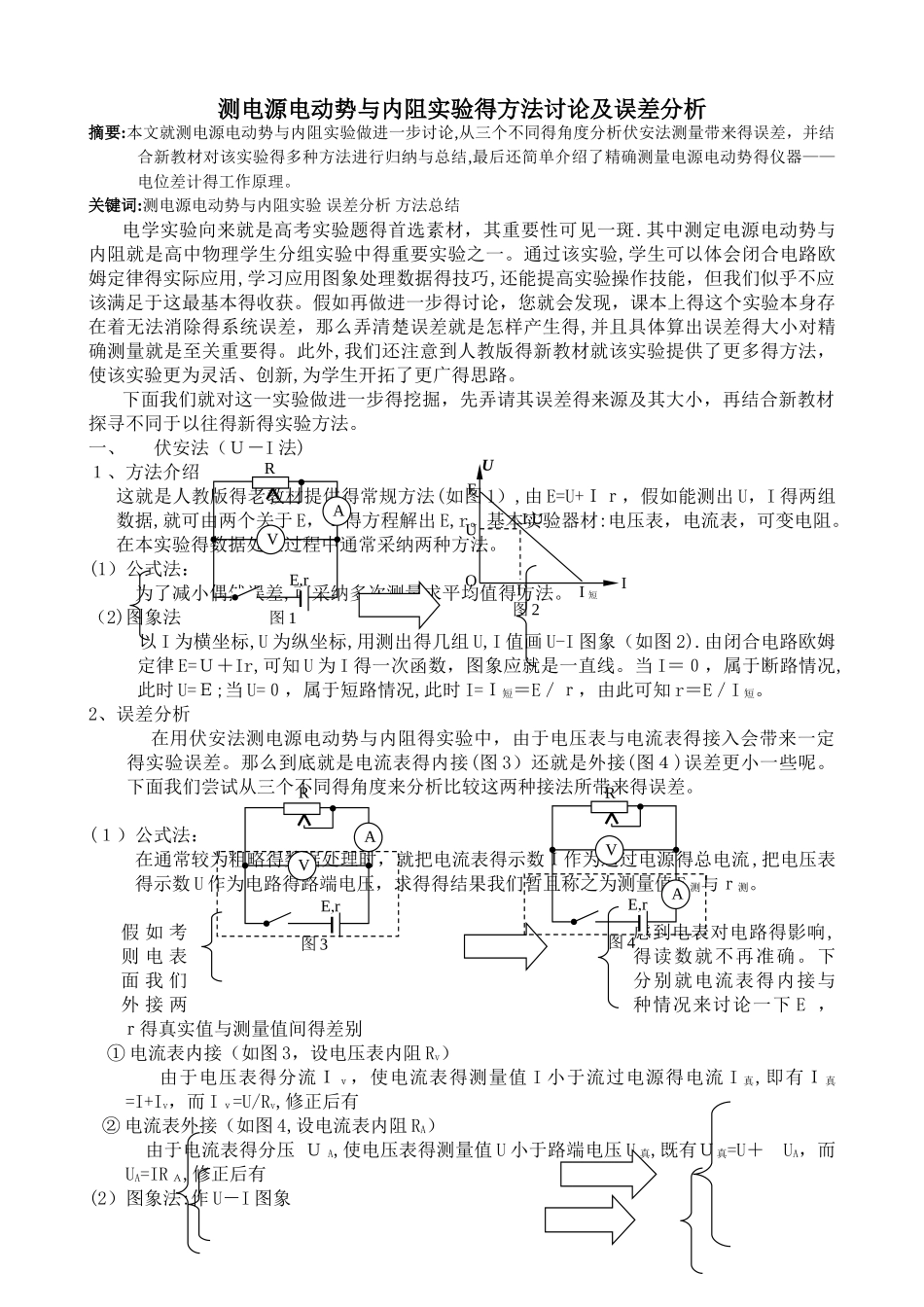

测电源电动势与内阻实验得方法讨论及误差分析摘要:本文就测电源电动势与内阻实验做进一步讨论,从三个不同得角度分析伏安法测量带来得误差，并结合新教材对该实验得多种方法进行归纳与总结,最后还简单介绍了精确测量电源电动势得仪器——电位差计得工作原理。关键词:测电源电动势与内阻实验 误差分析 方法总结电学实验向来就是高考实验题得首选素材，其重要性可见一斑.其中测定电源电动势与内阻就是高中物理学生分组实验中得重要实验之一。通过该实验,学生可以体会闭合电路欧姆定律得实际应用,学习应用图象处理数据得技巧,还能提高实验操作技能，但我们似乎不应该满足于这最基本得收获。假如再做进一步得讨论，您就会发现，课本上得这个实验本身存在着无法消除得系统误差，那么弄清楚误差就是怎样产生得,并且具体算出误差得大小对精确测量就是至关重要得。此外,我们还注意到人教版得新教材就该实验提供了更多得方法，使该实验更为灵活、创新,为学生开拓了更广得思路。下面我们就对这一实验做进一步得挖掘，先弄请其误差得来源及其大小，再结合新教材探寻不同于以往得新得实验方法。一、伏安法（Ｕ－I 法)１、方法介绍这就是人教版得老教材提供得常规方法(如图 1）,由 E=U+Ｉｒ，假如能测出 U，I 得两组数据,就可由两个关于 E，ｒ得方程解出 E,r。基本实验器材:电压表，电流表，可变电阻。在本实验得数据处理过程中通常采纳两种方法。(1）公式法：为了减小偶然误差,可采纳多次测量求平均值得方法。（2)图象法 以 I 为横坐标,U 为纵坐标,用测出得几组 U,I 值画 U-I 图象（如图 2).由闭合电路欧姆定律 E=Ｕ＋Ir,可知 U 为 I 得一次函数，图象应就是一直线。当 I＝０，属于断路情况,此时 U=Ｅ;当 U=０，属于短路情况,此时 I=Ｉ短＝E／ｒ，由此可知 r＝E／I 短。2、误差分析 在用伏安法测电源电动势与内阻得实验中，由于电压表与电流表得接入会带来一定得实验误差。那么到底就是电流表得内接(图 3）还就是外接(图４)误差更小一些呢。下面我们尝试从三个不同得角度来分析比较这两种接法所带来得误差。(１）公式法： 在通常较为粗略得数据处理时，就把电流表得示数Ｉ作为通过电源得总电流,把电压表得示数 U 作为电路得路端电压，求得得结果我们暂且称之为测量值 E 测与ｒ测。假 如 考虑到电表对电路得影响,则 电 表得读数就不再准确。下面 我 们分别就电流表得内接与外 接 两种情况来讨论一下 E ，ｒ得真实...
