济南市某工程综合改造桥梁监理细则

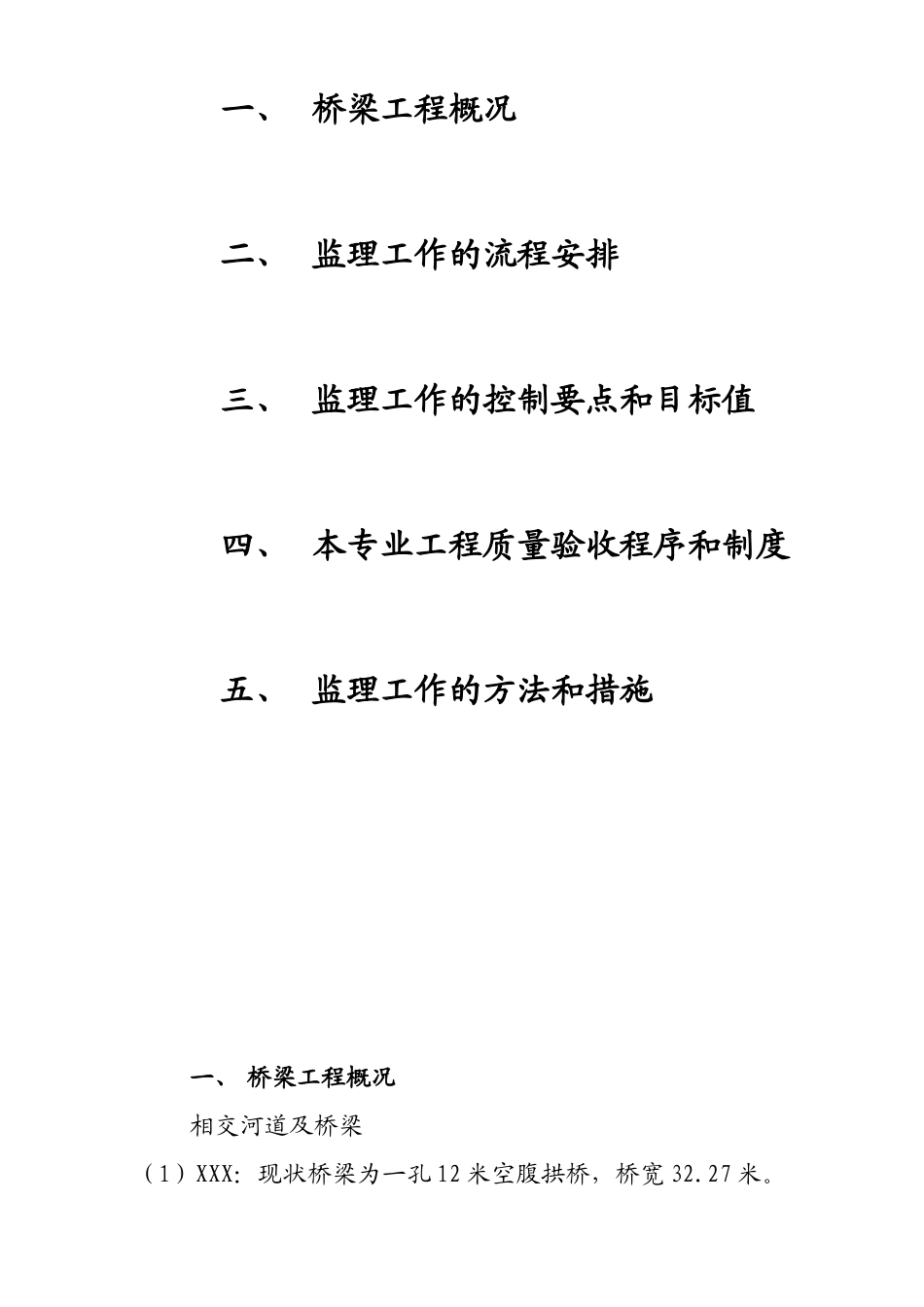

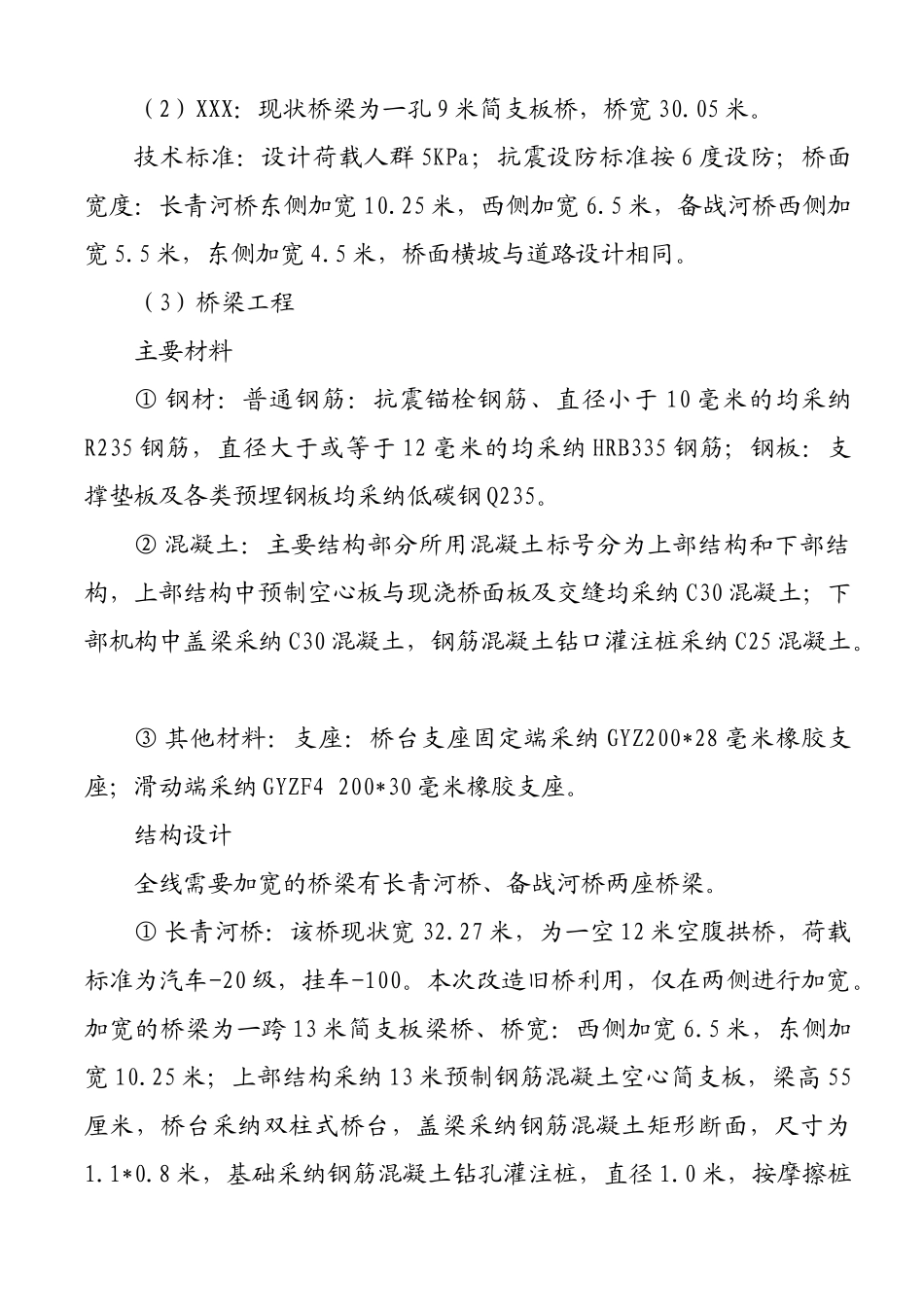

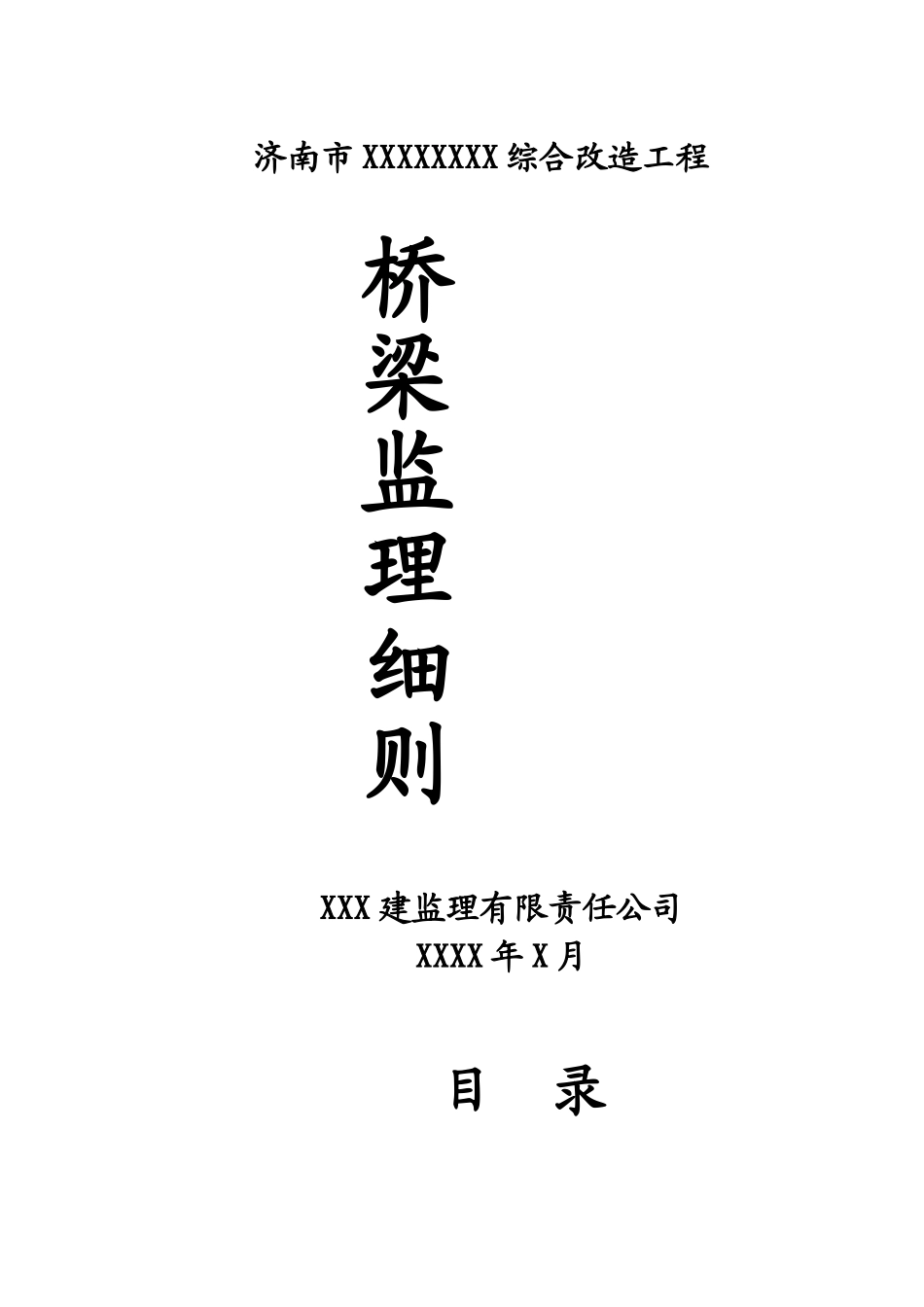

济南市 XXXXXXXX 综合改造工程桥梁监理细则XXX 建监理有限责任公司XXXX 年 X 月目 录 一、 桥梁工程概况二、 监理工作的流程安排三、 监理工作的控制要点和目标值四、 本专业工程质量验收程序和制度五、 监理工作的方法和措施一、 桥梁工程概况相交河道及桥梁（1）XXX：现状桥梁为一孔 12 米空腹拱桥，桥宽 32.27 米。（2）XXX：现状桥梁为一孔 9 米简支板桥，桥宽 30.05 米。技术标准：设计荷载人群 5KPa；抗震设防标准按 6 度设防；桥面宽度：长青河桥东侧加宽 10.25 米，西侧加宽 6.5 米，备战河桥西侧加宽 5.5 米，东侧加宽 4.5 米，桥面横坡与道路设计相同。（3）桥梁工程主要材料① 钢材：普通钢筋：抗震锚栓钢筋、直径小于 10 毫米的均采纳R235 钢筋，直径大于或等于 12 毫米的均采纳 HRB335 钢筋；钢板：支撑垫板及各类预埋钢板均采纳低碳钢 Q235。② 混凝土：主要结构部分所用混凝土标号分为上部结构和下部结构，上部结构中预制空心板与现浇桥面板及交缝均采纳 C30 混凝土；下部机构中盖梁采纳 C30 混凝土，钢筋混凝土钻口灌注桩采纳 C25 混凝土。 ③ 其他材料：支座：桥台支座固定端采纳 GYZ200*28 毫米橡胶支座；滑动端采纳 GYZF4 200*30 毫米橡胶支座。结构设计全线需要加宽的桥梁有长青河桥、备战河桥两座桥梁。① 长青河桥：该桥现状宽 32.27 米，为一空 12 米空腹拱桥，荷载标准为汽车-20 级，挂车-100。本次改造旧桥利用，仅在两侧进行加宽。加宽的桥梁为一跨 13 米简支板梁桥、桥宽：西侧加宽 6.5 米，东侧加宽 10.25 米；上部结构采纳 13 米预制钢筋混凝土空心简支板，梁高 55厘米，桥台采纳双柱式桥台，盖梁采纳钢筋混凝土矩形断面，尺寸为1.1*0.8 米，基础采纳钢筋混凝土钻孔灌注桩，直径 1.0 米，按摩擦桩设计。盖梁下台柱间社挡土墙。桥面铺装采纳 C30 钢筋混凝土，厚 10厘米。防水层在桥面铺装表面涂 YW-1 型防水涂料。人行道栏杆底座采纳现浇混凝土，栏杆底座钢筋与桥面铺装钢筋连接。人行道铺设花砖，材料、色彩、图案与路段城市环境设计的人行道铺装统一。管线过桥：除了 Φ600 给水管及燃气管线从桥外侧沟底通过外，其他管线均从桥上过桥。② 备战河桥：该桥现状宽 30.05 米，两侧已进行过一次加宽，厚加宽的板式为一跨 9 米简支板梁，中间老桥为一孔拱桥结构。现状均按汽车-20 级，挂车-100 荷载标准设计，本次改造旧桥梁利...
