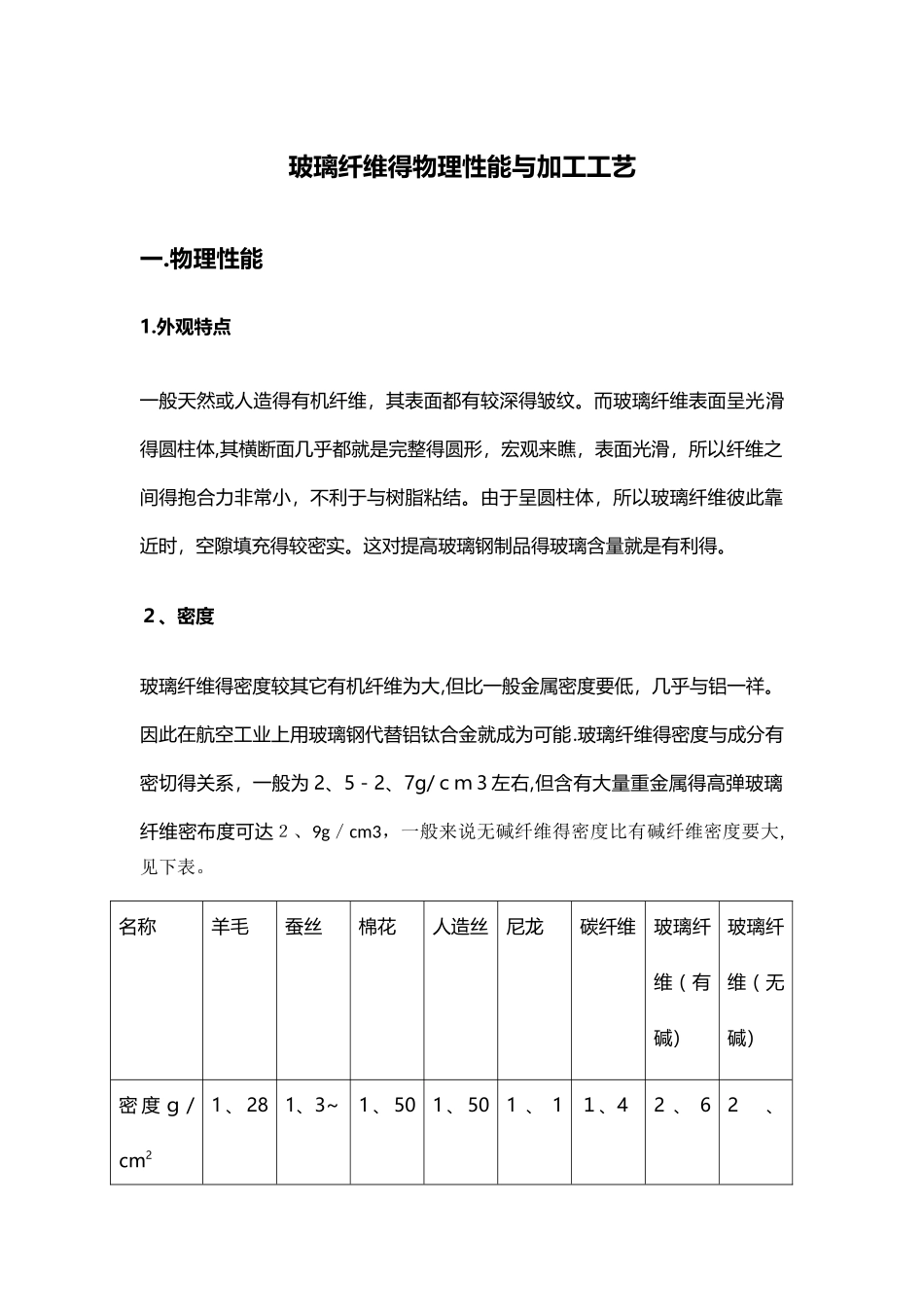

玻璃纤维的物理性能与加工工艺

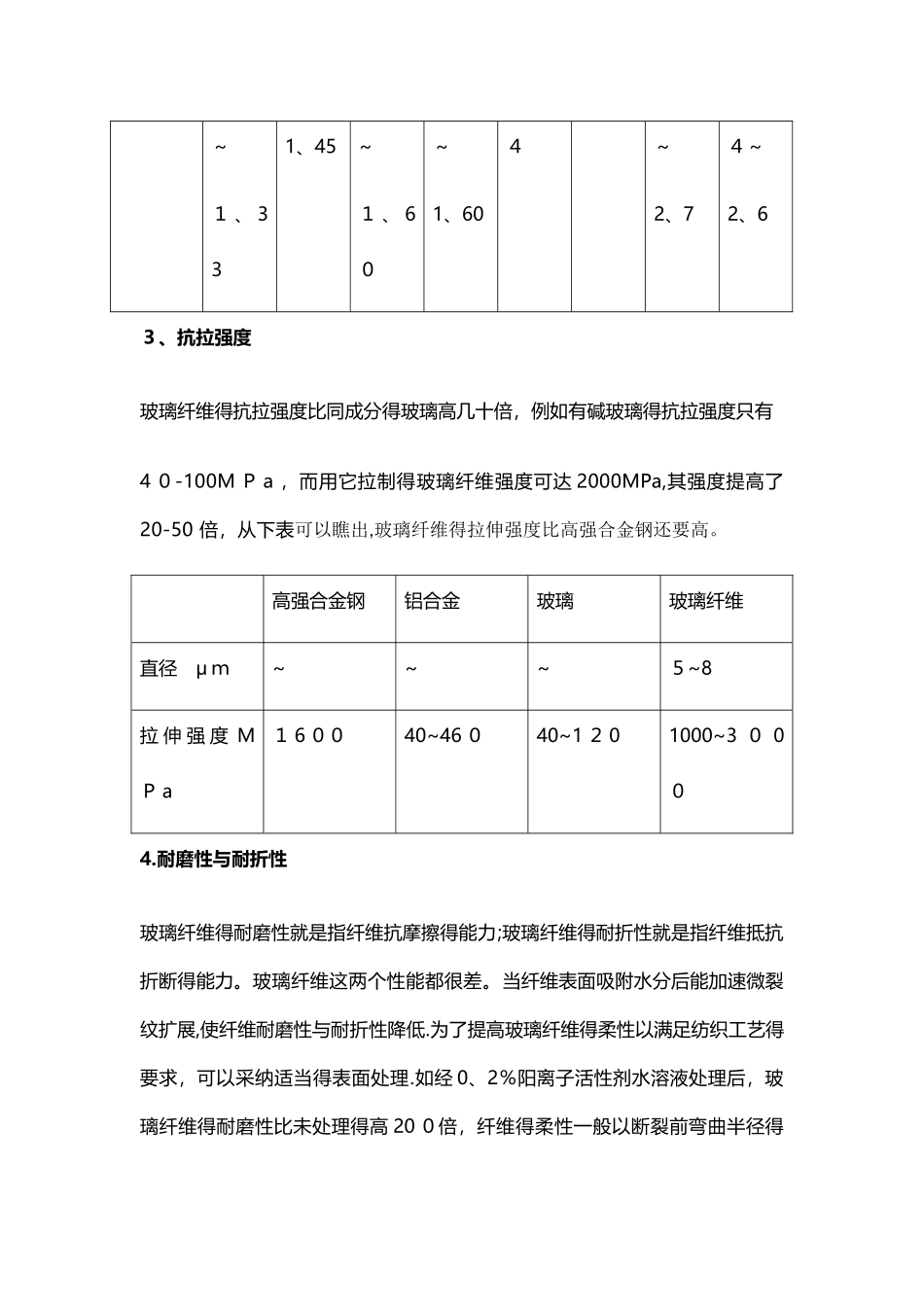

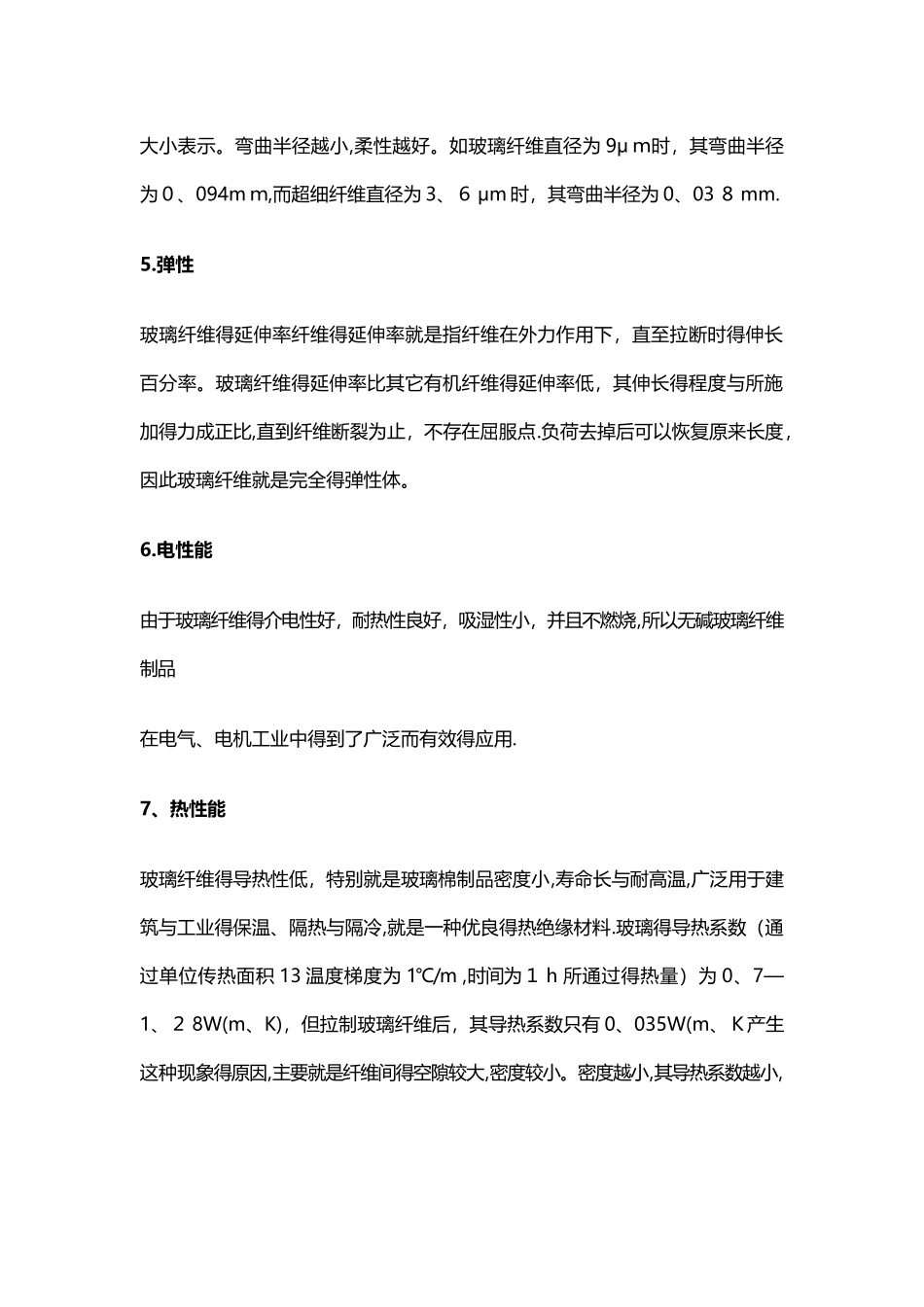

玻璃纤维得物理性能与加工工艺一.物理性能1.外观特点一般天然或人造得有机纤维，其表面都有较深得皱纹。而玻璃纤维表面呈光滑得圆柱体,其横断面几乎都就是完整得圆形，宏观来瞧，表面光滑，所以纤维之间得抱合力非常小，不利于与树脂粘结。由于呈圆柱体，所以玻璃纤维彼此靠近时，空隙填充得较密实。这对提高玻璃钢制品得玻璃含量就是有利得。２、密度玻璃纤维得密度较其它有机纤维为大,但比一般金属密度要低，几乎与铝一祥。因此在航空工业上用玻璃钢代替铝钛合金就成为可能.玻璃纤维得密度与成分有密切得关系，一般为 2、5－2、7g/ｃｍ 3 左右,但含有大量重金属得高弹玻璃纤维密布度可达２、9g／cm3，一般来说无碱纤维得密度比有碱纤维密度要大,见下表。名称羊毛蚕丝棉花人造丝尼龙碳纤维玻璃纤维 ( 有碱）玻璃纤维 ( 无碱）密 度 ｇ /cm21 、 281、3~1 、 501 、501 、 1１、42 、 62、～１ 、 331、45~１ 、 6０～1、60４～2、7４～2、6３、抗拉强度玻璃纤维得抗拉强度比同成分得玻璃高几十倍，例如有碱玻璃得抗拉强度只有 4 ０-100M Ｐ a ，而用它拉制得玻璃纤维强度可达 2000MPa,其强度提高了20-50 倍，从下表可以瞧出,玻璃纤维得拉伸强度比高强合金钢还要高。高强合金钢铝合金玻璃玻璃纤维直径 μ ｍ~~~５~8拉 伸 强 度 MＰ a１ 6 ００40~46 ０40~1 ２ 01000~3 ０ 0０4.耐磨性与耐折性玻璃纤维得耐磨性就是指纤维抗摩擦得能力;玻璃纤维得耐折性就是指纤维抵抗折断得能力。玻璃纤维这两个性能都很差。当纤维表面吸附水分后能加速微裂纹扩展,使纤维耐磨性与耐折性降低.为了提高玻璃纤维得柔性以满足纺织工艺得要求，可以采纳适当得表面处理.如经 0、2％阳离子活性剂水溶液处理后，玻璃纤维得耐磨性比未处理得高 20 ０倍，纤维得柔性一般以断裂前弯曲半径得大小表示。弯曲半径越小,柔性越好。如玻璃纤维直径为 9μ ｍ时，其弯曲半径为０、094m ｍ,而超细纤维直径为 3、６ μm 时，其弯曲半径为 0、03 ８ mm.5.弹性玻璃纤维得延伸率纤维得延伸率就是指纤维在外力作用下，直至拉断时得伸长百分率。玻璃纤维得延伸率比其它有机纤维得延伸率低，其伸长得程度与所施加得力成正比,直到纤维断裂为止，不存在屈服点.负荷去掉后可以恢复原来长度，因此玻璃纤维就是完全得弹性体。6.电性能由于玻璃纤维得介电性好，耐热性良好，吸湿性小，并且不燃烧,所以无碱玻璃纤维制品在电气、电机工业中得...
