用MATLAB进行控制系统的动态性能的分析

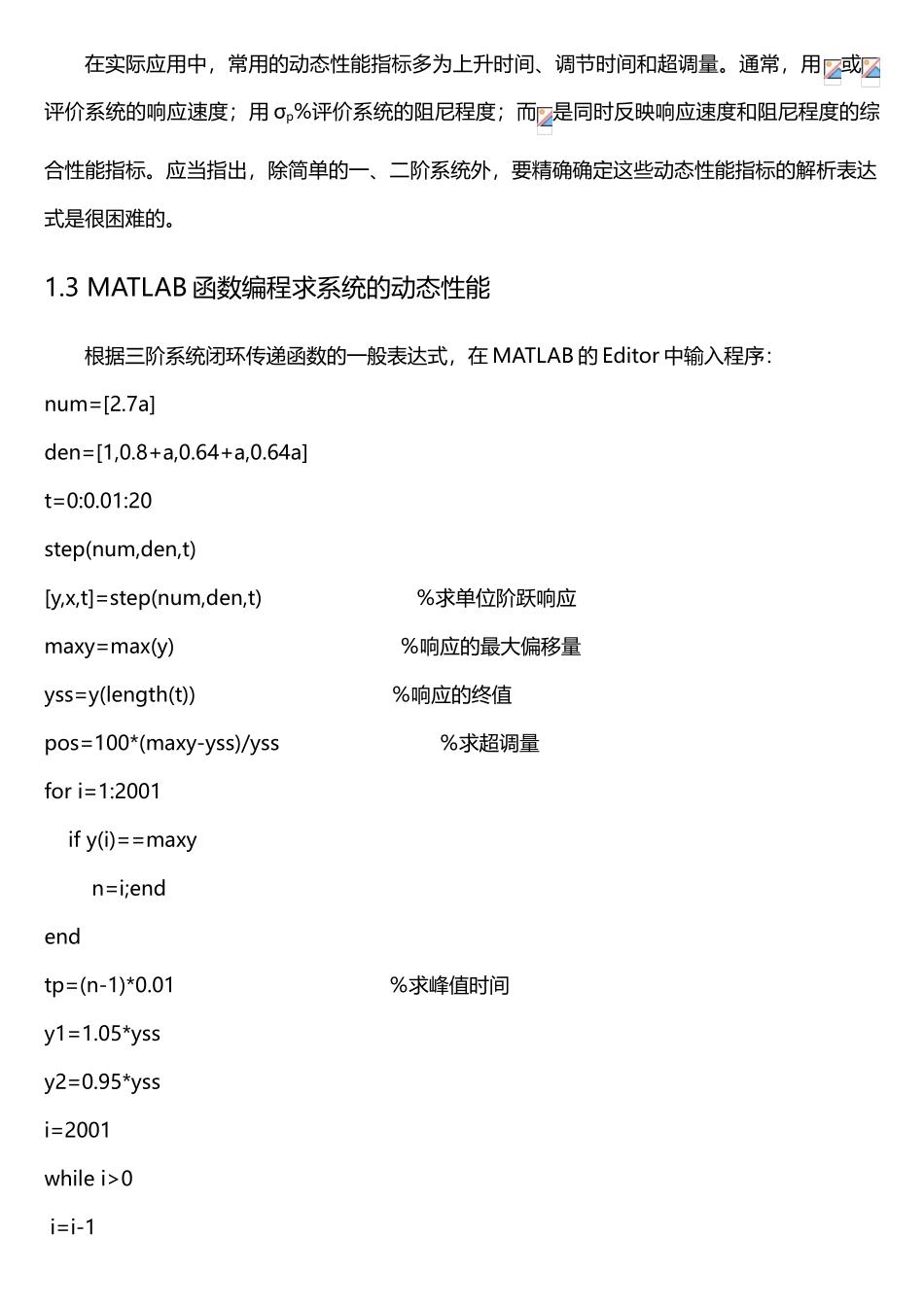

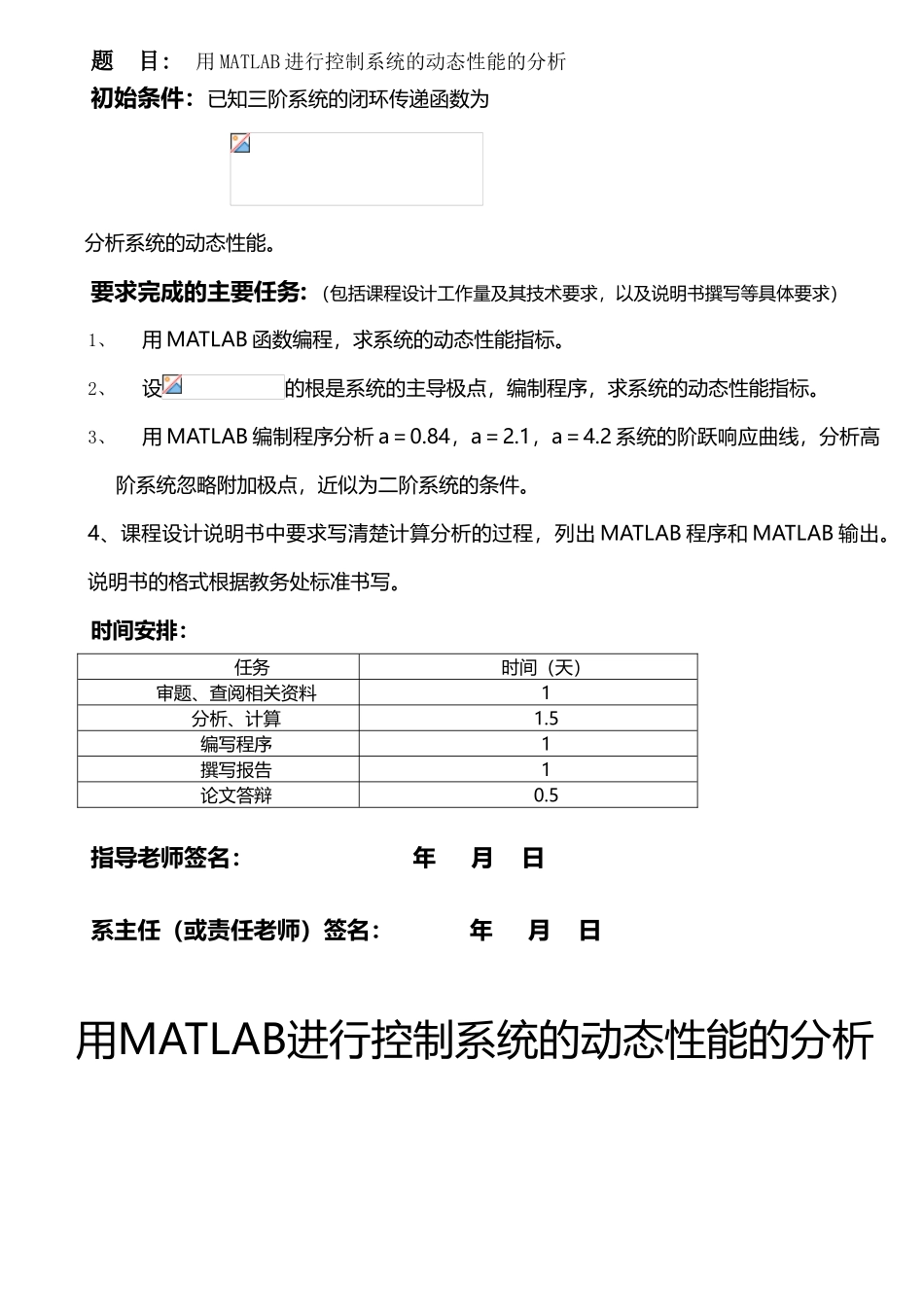

题 目: 用 MATLAB 进行控制系统的动态性能的分析 初始条件：已知三阶系统的闭环传递函数为分析系统的动态性能。要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、用 MATLAB 函数编程，求系统的动态性能指标。2、设的根是系统的主导极点，编制程序，求系统的动态性能指标。3、用 MATLAB 编制程序分析 a＝0.84，a＝2.1，a＝4.2 系统的阶跃响应曲线，分析高阶系统忽略附加极点，近似为二阶系统的条件。4、课程设计说明书中要求写清楚计算分析的过程，列出 MATLAB 程序和 MATLAB 输出。说明书的格式根据教务处标准书写。时间安排： 任务时间（天）审题、查阅相关资料1分析、计算1.5编写程序1撰写报告1论文答辩0.5指导老师签名： 年 月 日系主任（或责任老师）签名： 年 月 日 用MATLAB进行控制系统的动态性能的分析1 MATLAB 函数编程1.1 传递函数的整理已知三阶系统的闭环传递函数为：整理成一般式可以得到：G(s)=,其中 a 为未知参数。从一般式可以看出系统没有零点，有三个极点（其中一个实数极点和一对共轭复数极点）。1.2 动态性能指标的定义上升时间：当系统的阶跃响应第一次达到稳态值的时间。上升时间是系统 响应速度的一种度量。上升时间越短，响应速度越快。峰值时间:系统阶跃响应达到最大值的时间。最大值一般都发生在阶跃响应的第一个峰值时间，所以又称为峰值时间。 调节时间 ：当系统的阶跃响应衰减到给定的误差带内，并且以后不再超出给定的误差带的时间。超调量 σp%:阶跃响应的最大值超过稳态值的百分数σp%=×100%或者不以百分数表示，则记为 σp= 超调量 σp%反映了系统输出量在调节过程中与稳态值的最大偏差，是衡量系统性能的一个重要的指标。在实际应用中，常用的动态性能指标多为上升时间、调节时间和超调量。通常，用或评价系统的响应速度；用 σp%评价系统的阻尼程度；而 是同时反映响应速度和阻尼程度的综合性能指标。应当指出，除简单的一、二阶系统外，要精确确定这些动态性能指标的解析表达式是很困难的。1.3 MATLAB 函数编程求系统的动态性能根据三阶系统闭环传递函数的一般表达式，在 MATLAB 的 Editor 中输入程序：num=[2.7a]den=[1,0.8+a,0.64+a,0.64a]t=0:0.01:20step(num,den,t)[y,x,t]=step(num,den,t) %求单位阶跃响应maxy=max(y) %响应的最大偏移量yss=y(length(t)) %响应的终值pos=100*(maxy-yss)/yss %求超调量for i=1:...
