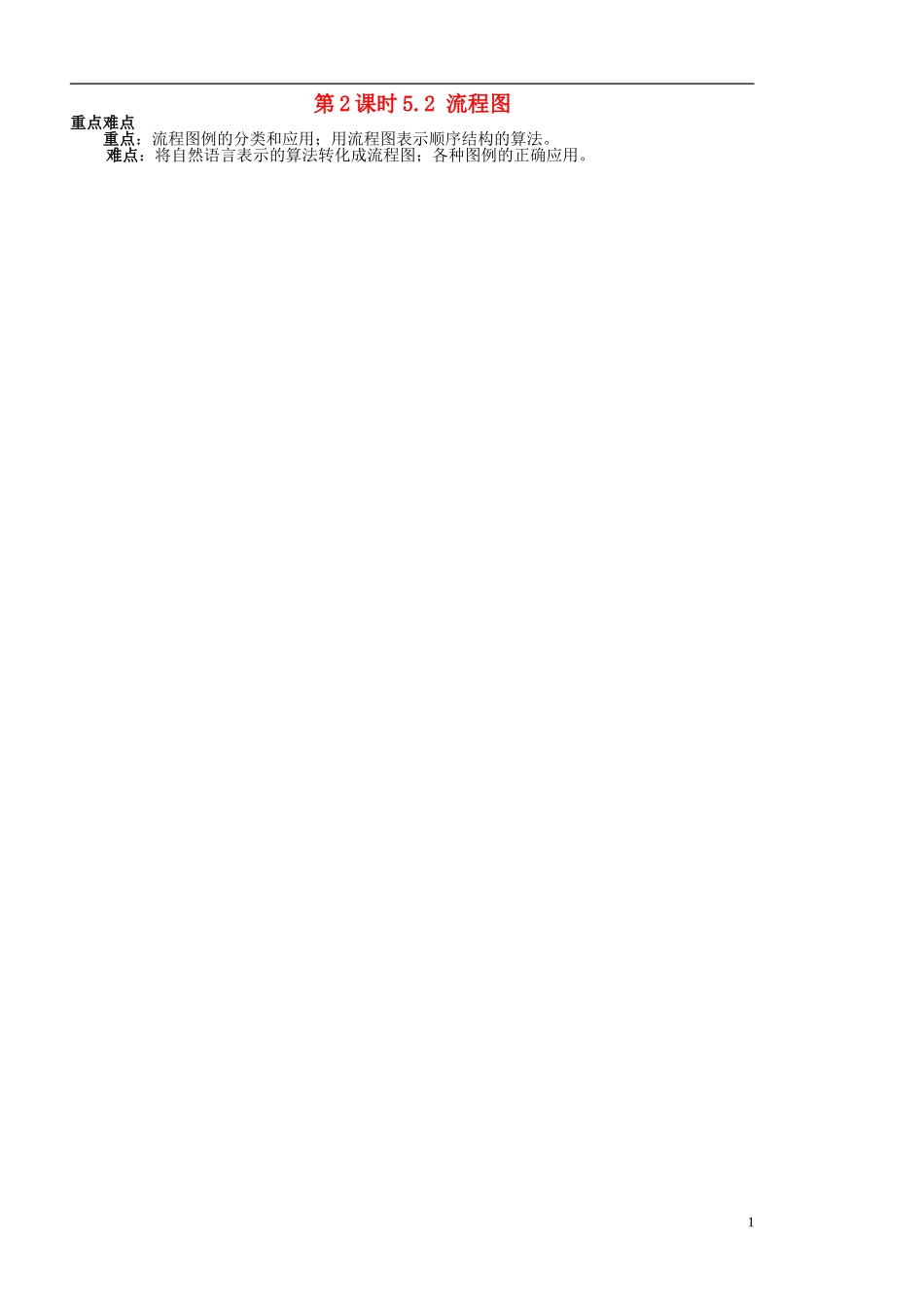

第 2 课时 5
2 流程图重点难点重点：流程图例的分类和应用；用流程图表示顺序结构的算法
难点：将自然语言表示的算法转化成流程图；各种图例的正确应用
1【学习导航】 知识网络 流程图例→顺序结构的表示学习要求 1．了解常用流程图符号（输入输出框，处理框，判断框，起止框，流程线等）的意义 2．能用流程图表示顺序结构 3．能识别简单的流程图所描述的算法4．在学习用流程图描述算法的过程中，发展有条理地思考与表达的能力，提高逻辑思维能力．【课堂互动】自学评价1．回答下面的问题：（1）1+2+3+…+100= ；（2）1+2+3+…+n= ；（3）求当 1+2+3+…+n>2 004 时，满足条件的 n的最小正整数
第（3）个问题的算法：S1 取 n 等于 1；S2 计算；S3 如果计算的值小于等于 2 004，那么让n 的值增加 1 后转到 S2 重复操作，否则 n 就是最终所要求的结果
算法可以用自然语言来描述,但为了使算法的程序或步骤表达得更为直观,我们可以用图形的方式,即流程图来表示算法
2．流程图上述问题(3)的算法流程图表示如下:流程图(flow chart)是用一些规定的图形、连线及简单的文字说明来表示算法及程序结构的一种图形程序．它直观、清晰、易懂，便于检查和修改
流程图中各类图框表示各种操作的类型，具体说明如下表：程序框名称功能起止框表示一个算法的开始和结束输入、输出框表示一个算法输入和输出的信息处理框赋值、计算判断框判断某一个条件是否成立，成立的在出口处标明“是”或“Y”；不成立时标明“否”或“N”画流程图实际上是将问题的算法用流程图符号表示出来，所以首先要明确需要解决什么问题，采用什么算法解决
3．问题：写出作的外接圆的一个算法，并画出流程图

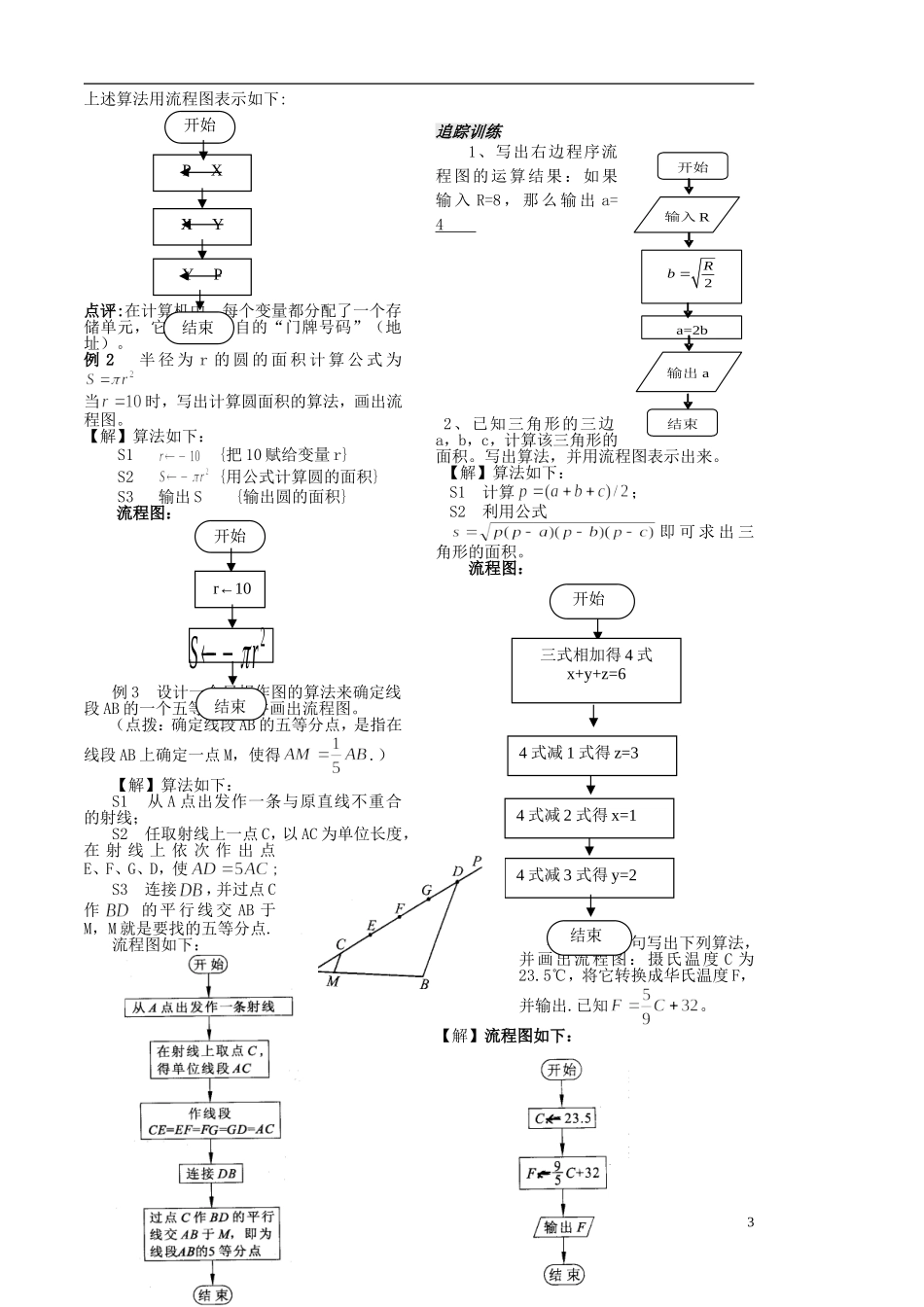

【解】算法如下： 作的垂直平分线； 作的垂直平分线； 以与的交点为圆心，为半径作圆，圆即为的外接圆．用流程图表示出作△
