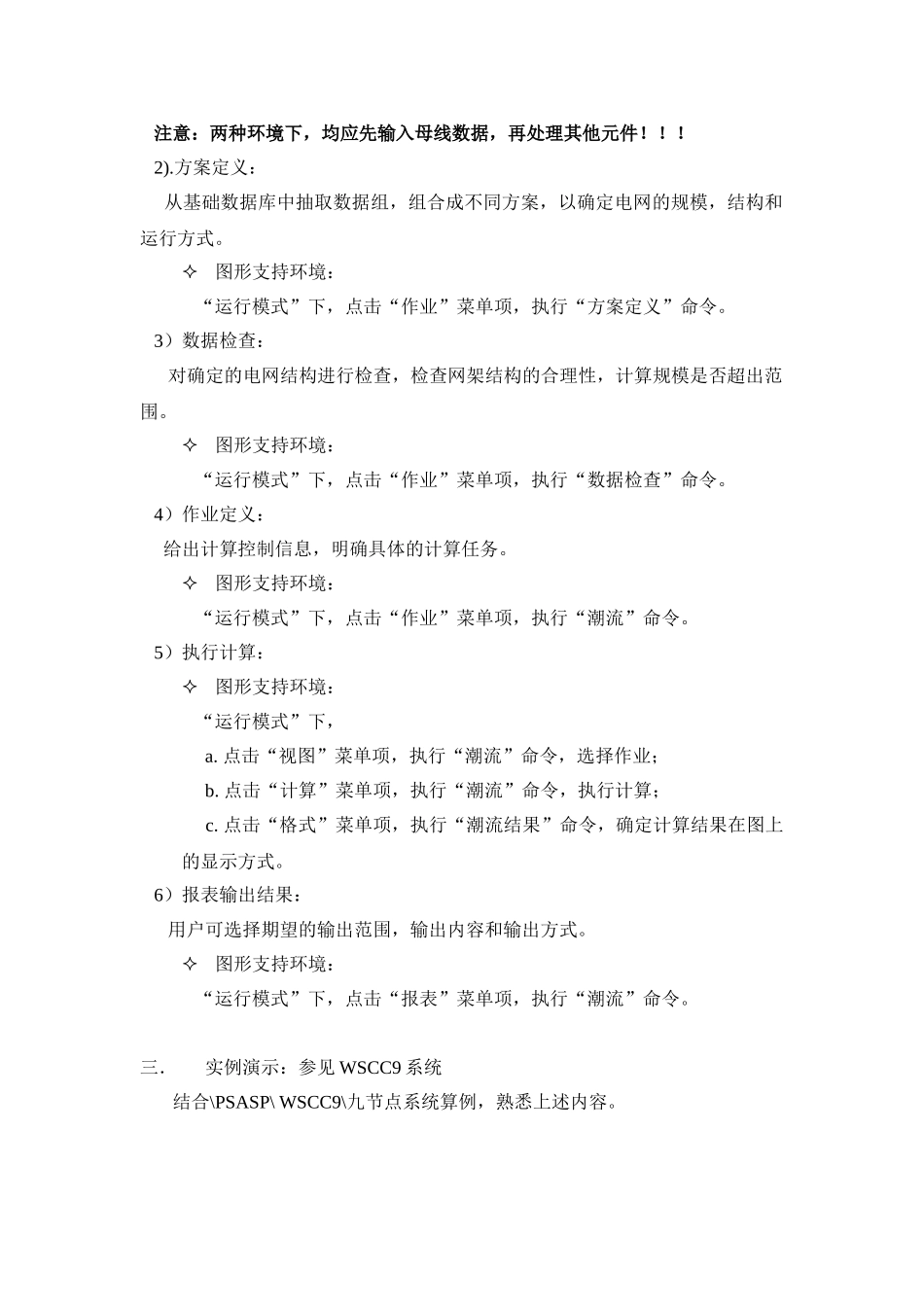

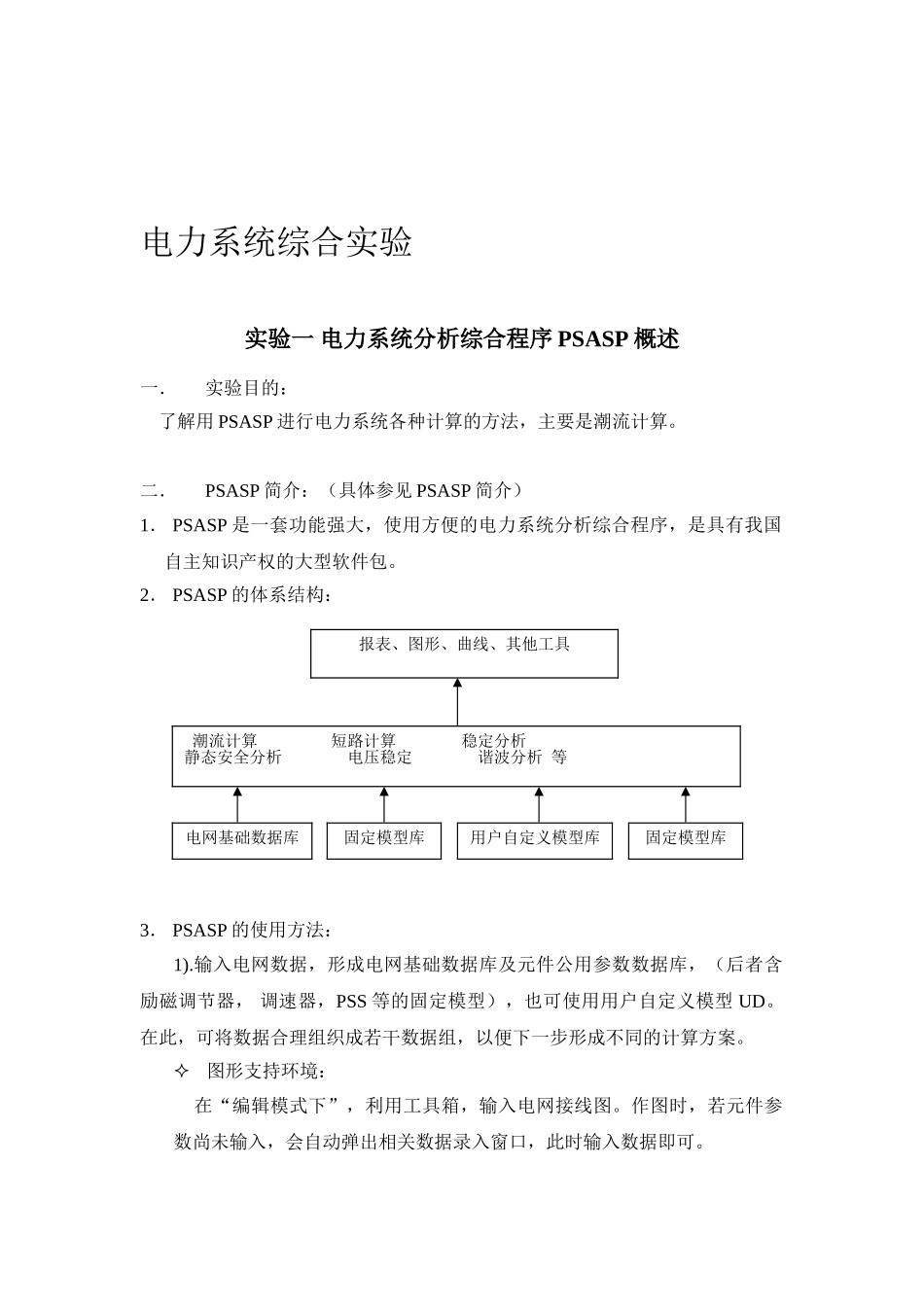

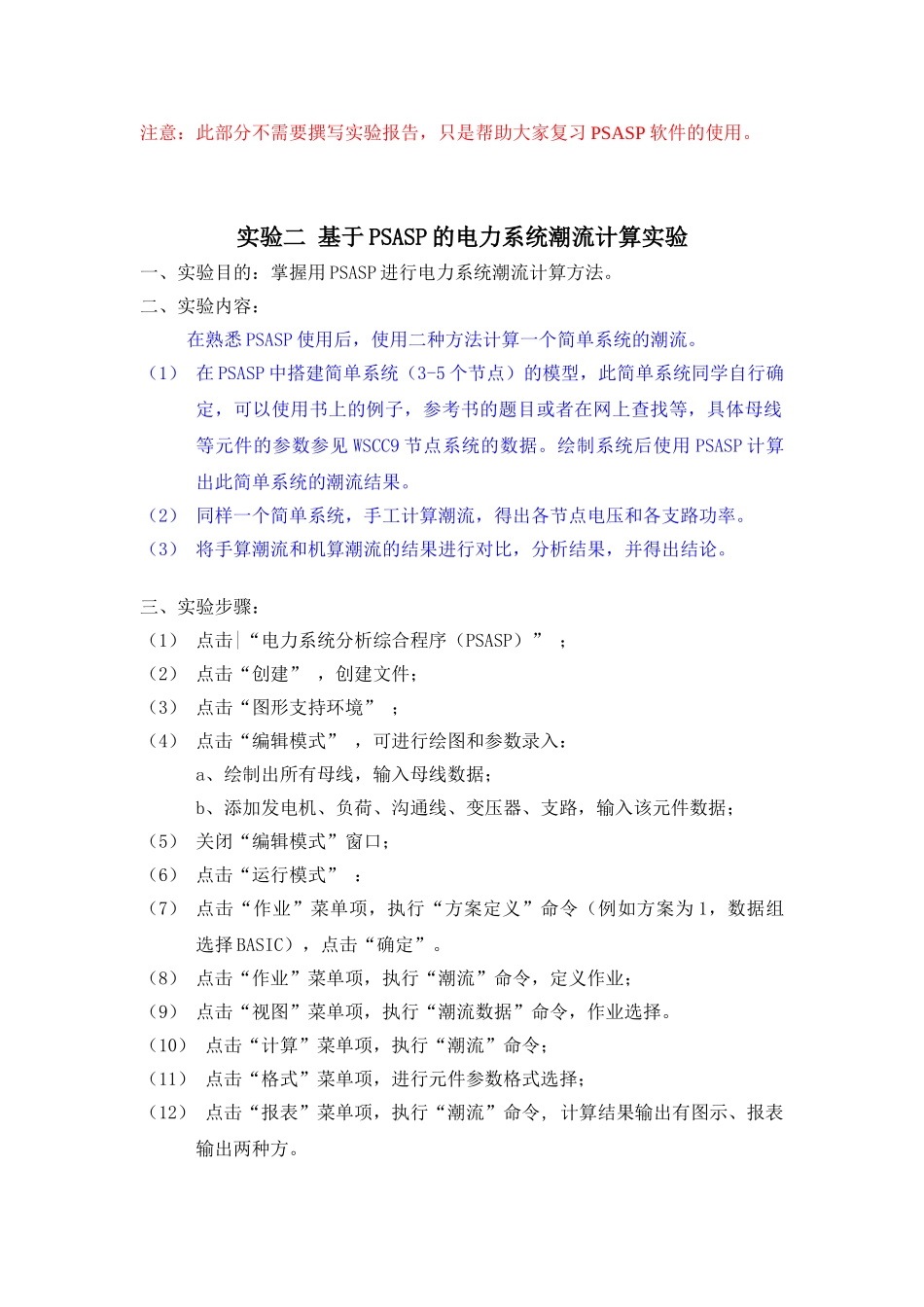

电力系统综合实验实验一 电力系统分析综合程序 PSASP 概述一．实验目的： 了解用 PSASP 进行电力系统各种计算的方法，主要是潮流计算。二．PSASP 简介：（具体参见 PSASP 简介）1． PSASP 是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。2． PSASP 的体系结构：3． PSASP 的使用方法：1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器， 调速器，PSS 等的固定模型），也可使用用户自定义模型 UD。在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。图形支持环境： 在“编辑模式下”，利用工具箱，输入电网接线图。作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。报表、图形、曲线、其他工具 潮流计算 短路计算 稳定分析 静态安全分析 电压稳定 谐波分析 等电网基础数据库固定模型库用户自定义模型库固定模型库 注意：两种环境下，均应先输入母线数据，再处理其他元件！！！ 2).方案定义： 从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。图形支持环境： “运行模式”下，点击“作业”菜单项，执行“方案定义”命令。 3）数据检查： 对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。图形支持环境： “运行模式”下，点击“作业”菜单项，执行“数据检查”命令。 4）作业定义： 给出计算控制信息，明确具体的计算任务。图形支持环境： “运行模式”下，点击“作业”菜单项，执行“潮流”命令。 5）执行计算：图形支持环境： “运行模式”下， a. 点击“视图”菜单项，执行“潮流”命令，选择作业； b. 点击“计算”菜单项，执行“潮流”命令，执行计算； c. 点击“格式”菜单项，执行“潮流结果”命令，确定计算结果在图上的显示方式。 6）报表输出结果： 用户可选择期望的输出范围，输出内容和输出方式。图形支持环境： “运行模式”下，点击“报表”菜单项，执行“潮流”命令。三．实例演示：参见 WSCC9 系统结合\PSASP\ WSCC9\九节点系统算例，熟悉上述内容。注意：此部分不需要撰写实验报告，只是帮助大家复习 PSASP 软件的使用。实验二 基于 PSASP 的电力系统潮流计算实验一、实验目的：掌握用 PSASP 进行电力系统潮流计算方法。二、实验内容： 在熟悉 PSASP 使用后，使用二种方法计算...
