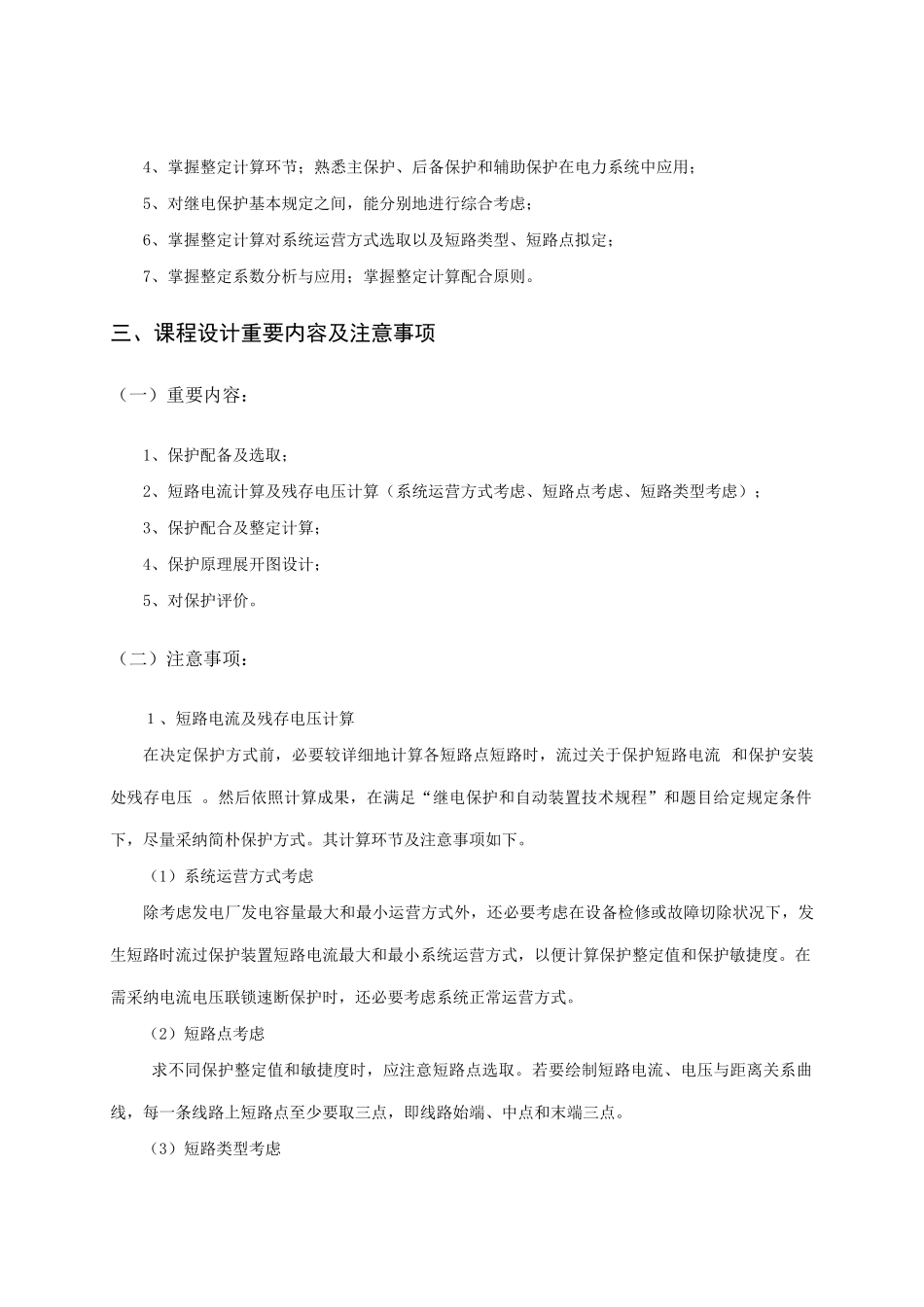

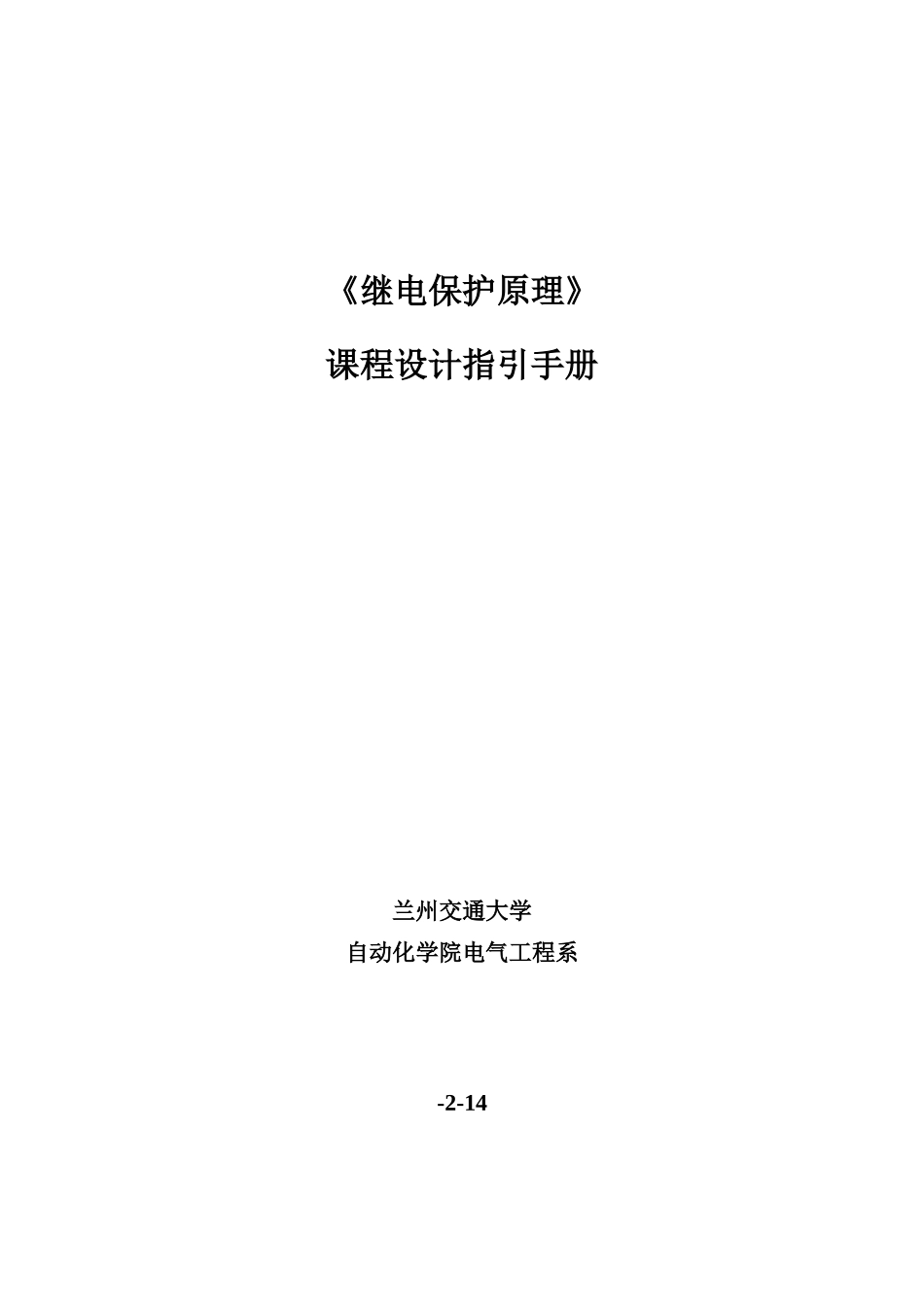

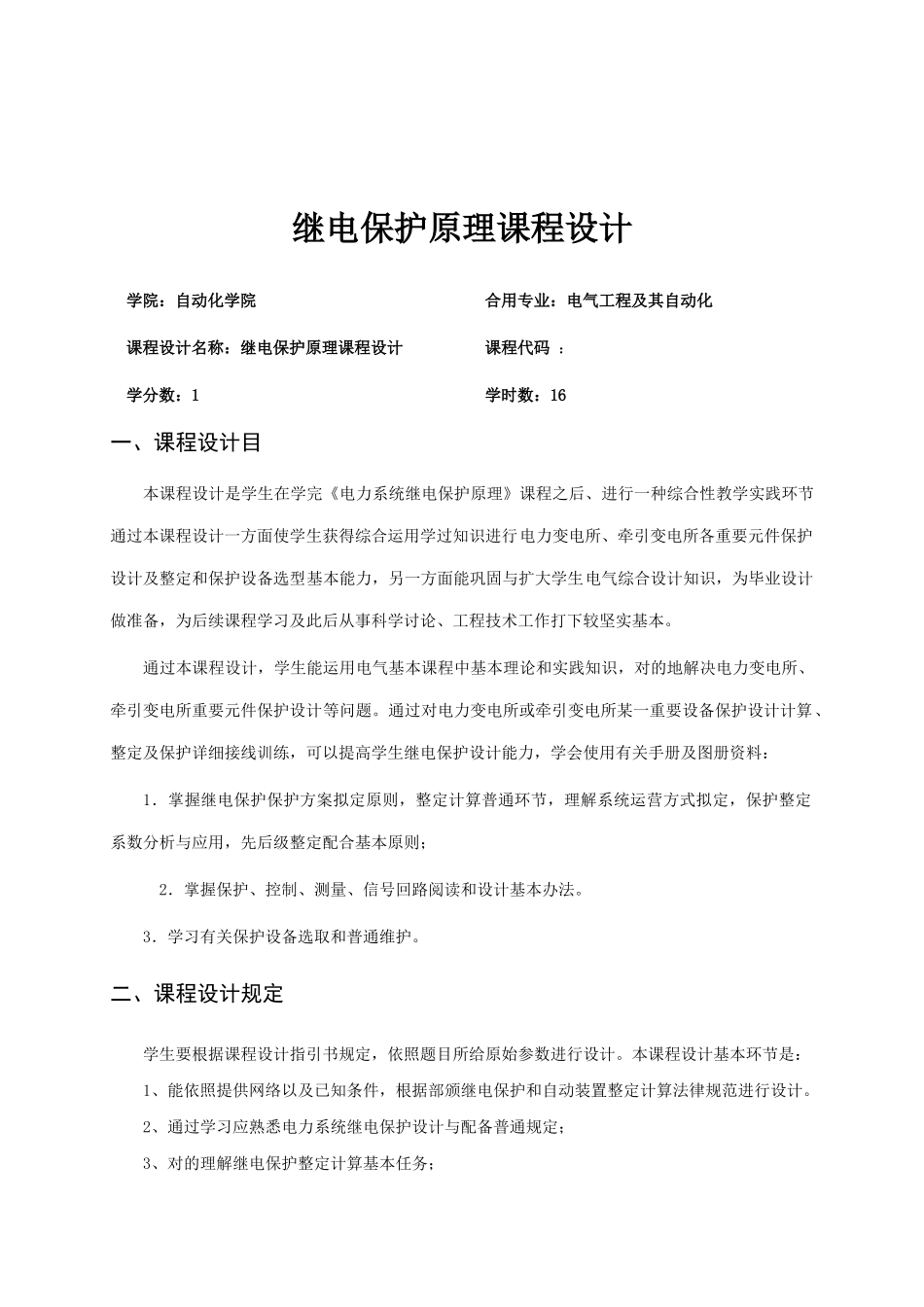

《继电保护原理》课程设计指引手册兰州交通大学自动化学院电气工程系-2-14继电保护原理课程设计学院：自动化学院 合用专业：电气工程及其自动化课程设计名称：继电保护原理课程设计 课程代码 ：学分数：1 学时数：16一、课程设计目本课程设计是学生在学完《电力系统继电保护原理》课程之后、进行一种综合性教学实践环节通过本课程设计一方面使学生获得综合运用学过知识进行电力变电所、牵引变电所各重要元件保护设计及整定和保护设备选型基本能力，另一方面能巩固与扩大学生电气综合设计知识，为毕业设计做准备，为后续课程学习及此后从事科学讨论、工程技术工作打下较坚实基本。通过本课程设计，学生能运用电气基本课程中基本理论和实践知识，对的地解决电力变电所、牵引变电所重要元件保护设计等问题。通过对电力变电所或牵引变电所某一重要设备保护设计计算、整定及保护详细接线训练，可以提高学生继电保护设计能力，学会使用有关手册及图册资料：1．掌握继电保护保护方案拟定原则，整定计算普通环节，理解系统运营方式拟定，保护整定系数分析与应用，先后级整定配合基本原则； 2．掌握保护、控制、测量、信号回路阅读和设计基本办法。3．学习有关保护设备选取和普通维护。二、课程设计规定学生要根据课程设计指引书规定，依照题目所给原始参数进行设计。本课程设计基本环节是：1、能依照提供网络以及已知条件，根据部颁继电保护和自动装置整定计算法律规范进行设计。2、通过学习应熟悉电力系统继电保护设计与配备普通规定；3、对的理解继电保护整定计算基本任务；4、掌握整定计算环节；熟悉主保护、后备保护和辅助保护在电力系统中应用；5、对继电保护基本规定之间，能分别地进行综合考虑；6、掌握整定计算对系统运营方式选取以及短路类型、短路点拟定；7、掌握整定系数分析与应用；掌握整定计算配合原则。 三、课程设计重要内容及注意事项（一）重要内容：1、保护配备及选取； 2、短路电流计算及残存电压计算（系统运营方式考虑、短路点考虑、短路类型考虑）； 3、保护配合及整定计算； 4、保护原理展开图设计； 5、对保护评价。 （二）注意事项： １、短路电流及残存电压计算在决定保护方式前，必要较详细地计算各短路点短路时，流过关于保护短路电流 和保护安装处残存电压 。然后依照计算成果，在满足“继电保护和自动装置技术规程”和题目给定规定条件下，尽量采纳简朴保护方式。其计算环节及注意事项如下。（1）系统运营方...
